Dörromhängning
Dra ut kontakten från vägguttaget.
Omhängning av dörren görs enligt följande:
Ta bort ventilationsgallret (D).
Lossa av nedre gångledet (E).
Nedre dörren avmonteras från mittersta gångledet (H)
och mittersta gångledet lossas.
Övre dörren dras bort från gångledstappen (5), vilken
skruvas bort och flyttas över på motsatt sida.
Övre dörren ska placeras på motsatt sida, efter att
plastpropparna har lösgjorts från gångledshålen.
Plastpropparna flyttas över på motsatt sida, efter det
skall mittre gångledet monteras på skåpet (bild 5).
Propparna (F) lösgörs och nedre dörren samt nedre
gångledet (E) flyttas över på motsatt sida, sedan skall
propparna monteras i de tomma hålen på motsatt sida.
Ventilatiosngallret (D) monteras fast i nedre gallret.
När skruvarna (2 st, bild 4) har skruvats ut lite, kan
dörrarna monteras på plats. Reglera mittersta
gångledet (H) vågrätt med hjälp av ett verktyg.
Handtaget lossas och flyttas över på motsatt sida. Ta
bort plastpropparna från motsatta sidan med en syl.
Sätt nya plastproppar (i material påsen som kom med
produkten) i de hålen som nu är tomma, eftersom
handtaget tagits bort. Se bild 6.
Obs!
När dörrarnas gångled har flyttats över på andra sida,
kontrollera att alla skruvarna är fast och att tätningen
sluter tätt mot dörren. Om omgivningens temperatur
år låg (t.ex på vintern) kan det förekomma att
tätningen inte är helt tätt intill skåpet. Efter en tid
sluter tätningen automatiskt tätt. Men om du önskar
framskynda processen kan du uppvärma tätningen
med en hårtork.
Elektrisk anslutning
Kontrollera att skåpets spänning, som finns angiven
på en dataskylt inne i skåpet, överensstämmer med
lokalens nätspänning.
En spänningsvariation på ±6% kan accepteras.
För anpassning av kylskåpet till annan spänning, skall
en transformator med passande prestanda förkopplas.

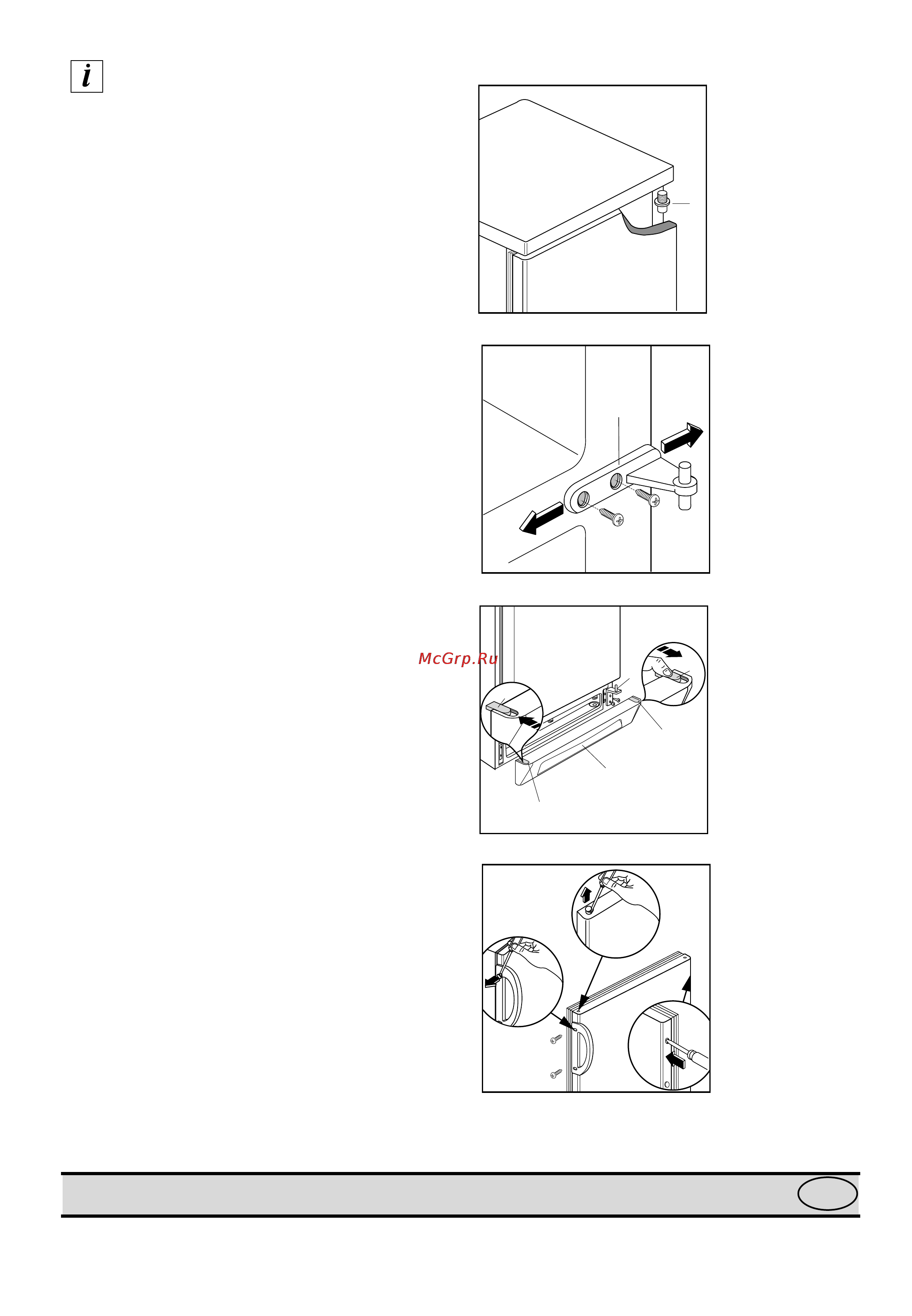

Fig. 3
Fig. 4
Fig. 5
Fig. 6
5
D548
D405
H
E
F
D
D640
F
F
F
PR228
TEKNISKA DATA
Tekniska data framgår av typskylten till vänster inuti apparaten.
