6
6.2.2. Блок управления PS 2 (для 2 насосов)
Оснащен переключателем со следующими функциями:
Рабочий выключатель (на каждом насосе)
Положение "H"
Насос работает постоянно, независимо от уровня воды в
резервуаре.
Положение "0"
Насос выключен.
Положение "A"
Насос включается автоматически, в зависимости от
уровня воды в резервуаре.
Выключатель аккустического сигнала для повторного
включения установки после неполадок. (смотри ниже).
Выключатель сигнала тревоги
Положение "I"
Аккустический сигнал включается (вместе с красным
диодом "Alarm"), когда уровень воды в резервуаре
достигает максимальной отметки. После снижения
уровня воды сигнал автоматически отключается.
Положение "0"
Аккустический сигнал выключен.
Reset-кнопка
Служит для считывания информации о неполадках.
Цветные диоды сигнализируют следующее
Зеленый диод «Betrieb»-«рабочий режим»
(на каждом насосе)
Включается при рабочем состоянии насоса. Работают
оба насоса параллельно, горит зеленый диод на каждом
насоссе.
Красный диод "Störung" – неполадка
(на каждом насосе)
Включается когда (зеленый диод выключен)
a) Один или оба предохранителя сработали из-за
перепада напряжения в сети
b) На моделях со встроенным терморегулятором
регулятор отключил насос из-за перегрева двигателя
для a) на насосах без температурного датчика на обоих
насосах поставить переключатели в положение "O" ,
снять аллюминивую пластину, открутив 4 винта, и
поставить голубую головку предохранителя в рабочее
состояние, затем опять прикрутить пластину. Нажать
кнопку "RESET". Затем коротко поставить оба
переключателя в положение "H" . Как только выключится
красный диод и загорится зеленый можно опять
поставить переключатель "A".
для b)
на насосах с температурным датчиком следует
сначала проверить, не отключил ли датчик двигатель из-
за перегрева.
На насосах стандартных моделей подождать минимум 5
мин., заработает ли насос после охлаждения. В этом
случае красный диод погаснет, а зеленый загорится, и
насос начнёт нормально работать. Если насос через
макс. 10 мин. не начнёт работать,
то действуте, как
описано в пункте a).
На взрывозащищённых моделях подождать минимум 5
мин., затем нажать кнопку "RESET". Если красный диод
не гаснет, попробовать ещё через 5 мин. Когда
загориться зеленый диод, насос начнёт работать
нормально. В противном случае действуйте, как описано
в пункте a).
Красный диод «Alarm» – «тревога»
Зажигается, когда уровень воды в резервуаре
поднимается выше максимального уровня.
Одновременно раздается аккустический сигнал, если он
включен. Параллельно включается дополнительный
прибор для уведомления о неполадках. Зажёгся
одновременно с диодом «Alarm»-«сигнал тревоги»
зелёный диод «Betrieb» - «рабочий режим» на обоих
насосах, без видимого сбоя в их работе, значит установка
не справляется с большим объёмом
воды,
присутствующим в данный момент. В этом случае нужно
подождать, когда уровень воды спадёт. Диоды погаснут
автоматически. Если диоды продолжают гореть, это
означает сбой в режиме работы насоса. В этом случае
необходимо обратиться в сервисную мастерскую.
Если красный диод «Alarm»-«сигнал тревоги» горит без
видимых сбоев в работе установки, а зелёные
диоды, или
один из них, выключены, немедленно обращайтесь в
сервисную мастерскую.
Белый диод «falsche Phasenfolge» -
«последовательность фаз» (при переменном токе)
Зажигается, если окончания эл. кабеля + и – перепутаны
местами. Двигатель насоса вращается в этом случае в
неправильном направлении, что уменьшает мощность
насоса и ускоряет износ деталей. Диод не зажигается
если например после замены эл. двигателя не правильно
подсоединён электрокабель,
соединяющий двигатель с
блоком управления, из-за чего двигатель вращается в
обратную стророну. Воизбежание этого всегда проверять
направление вращения двигателя, даже если он снят с
насоса. Рабочее колесо должно вращаться по часовой
стрелке, если смотреть с верхней стороны насоса. При
запуске насос делает слабый рывок против часовой
стрелки.

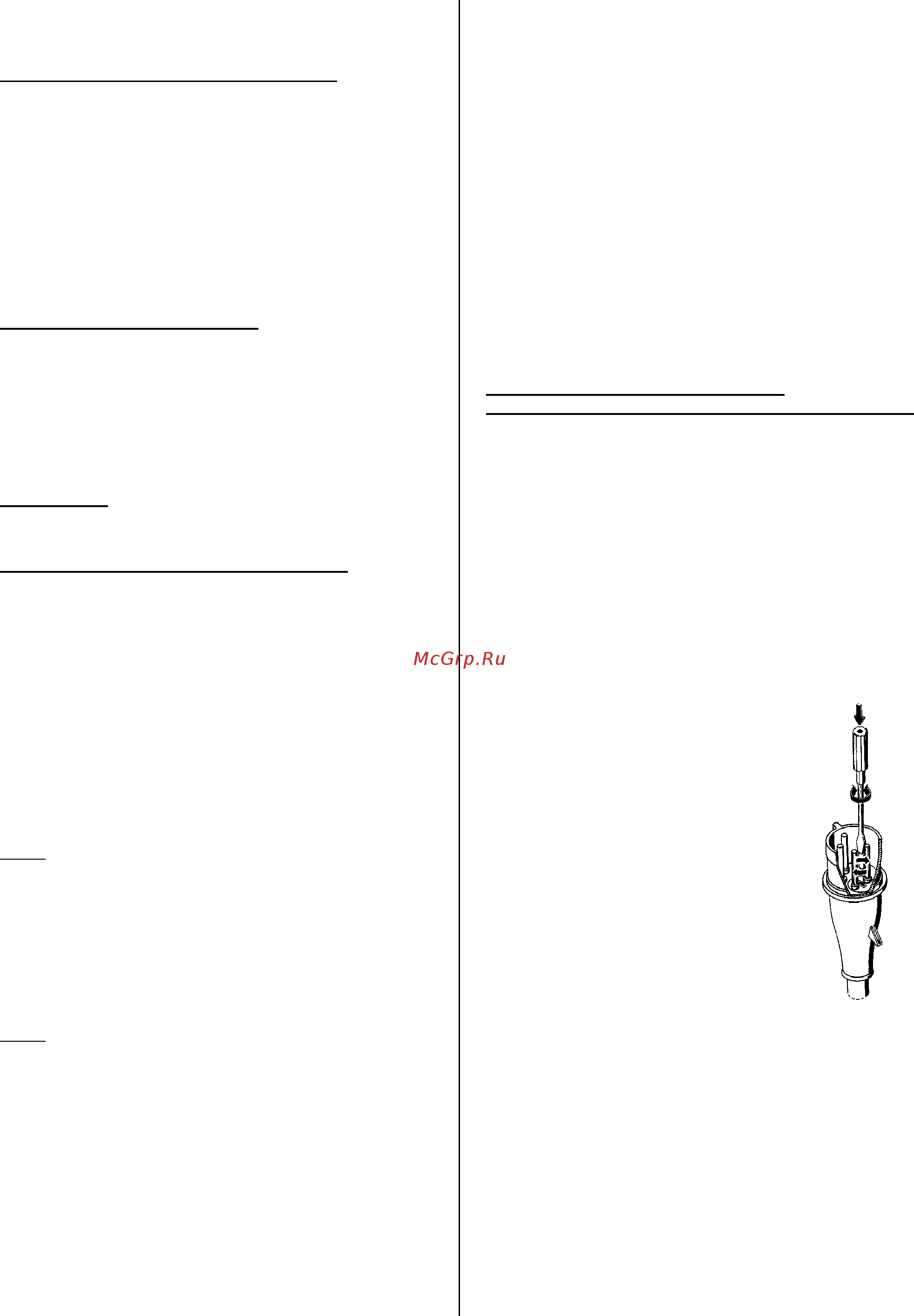

6.3. Как поменять местами фазы
Однофазные эл. двигатели всегда
вращаются в правильном направлении.
Поэтому контролировать направление
вращения у этих двигателей не нужно.
Если контрольный диод блока
управления указывает на неправильное
подключение фаз, их нужно поменять
местами. Насосы серийно оснащены
штекерами по стандарту СЕЕ. Перемена
местами фаз осуществляется при
повороте круглого держателя на полюсе
штекера с помощью
отвертки на 180°.
6.4. Настройка автоматического
выключателя
Автоматические выключатели установлены на
стандартный уровень включения, который можно
изменить при запуске или техосмотре установки.
Выключатели находятся за передней алюминиевой
пластиной блока управления, которая крепиться на
винтах. Нижний выключатель (без установочного винта)
установлен на выключение установки при уровне воды
6 см над верхним краем сточной трубы и при правильно
вмонтированной трубе
не нуждается в юстировании.
Выше находятся ещё 2 (на однонасосной станции) или 3
(на двухнасосной) выключателя, которые нужно
установить на желаемый уровень включения. В таблице
приведена ориентировочная высота включения:
