Homa TP70M 26/4 (/C) D [8/12] Размеры для монтажа
![Homa Sanimaster PE40T - MX2339 - D44 [8/12] Размеры для монтажа](/views2/1549716/page8/bg8.png)
8
Дополнительно для насосов, оснащенных масляной
запорной камерой
Масло и его состояние:
Положите насос горизотально, так, чтобы контрольный
винт масляной запорной камеры находился сверху (у
больших насосов – один из винтов).
Выкрутить винт и взять из камеры небольшое количество
масла. Eсли масло мутное или имеет молочный оттенок,
это указывает на дефектную прокладку на валу эл.
двигателя.
В этом случае проверьте состояние прокладки в
одной из
мастерских наших партнеров.
Менять масло после каждых 3 000 часов пробега.
Использовать масло марки Shell Tellus C 22 или
экологически чистое масло HOMA-ATOX (поставляется
по спецзаказу). Отработанное масло утилизировать
соответственно местным предписаниям.
Договор о сервисном обслуживании:
Для регулярных профессиональных проверок и ремонта
мы советуем заключить договор о сервисном
обслуживании с одной из наших фирменных мастерских.
Обращайтесь в наш фабричный центр обслуживания!

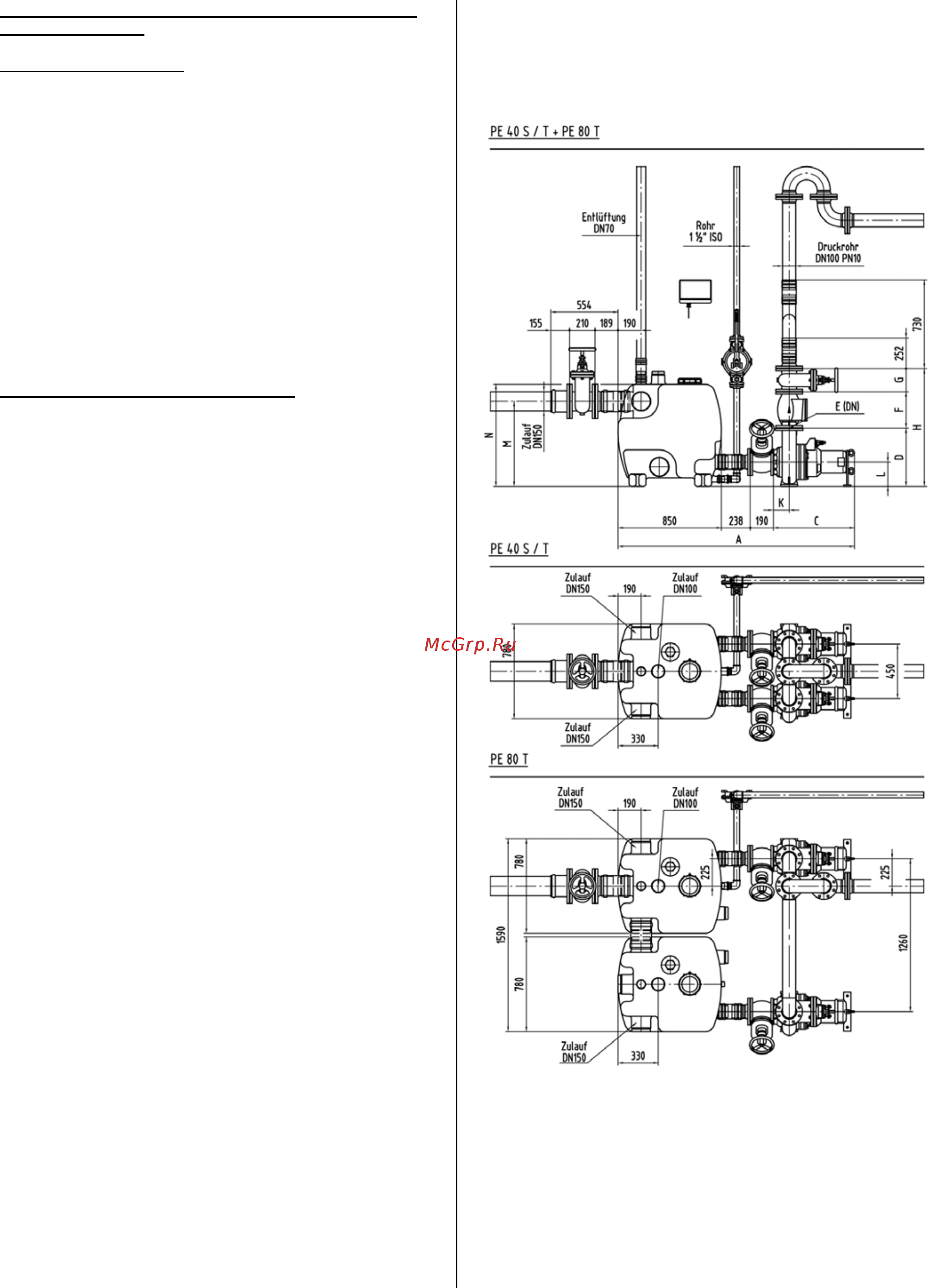

12. Размеры для монтажа
PE 40 / PE 80
