Zanussi FJS 904 CV [4/15] Расположение
![Zanussi FJS 904 CV [4/15] Расположение](/views2/1055188/page4/bg4.png)
Содержание
- Zanussi 1
- Важные замечания по безопасности эксплуатации машины 3 2
- Поиск неисправностей 14 2
- Содержание 2
- Технические данные 2
- Технические данные 2 2
- Установка 4 2
- Уход за машиной 13 2
- Эксплуатация машины 6 2
- Важные замечания по безопасности эксплуатации машины 3
- Подключение воды 4
- Распаковка машины 4
- Расположение 4
- Установка 4
- Выравнивание по горизонтали 5
- Крепление к ответвлению сливной трубы раковины 5
- Прямо в сливную трубу раковины 5
- Слив воды подключение питания 5
- Через край раковины на 5
- По часовой стрепке 6
- Эксплуатация машины 6
- Максимальное заполнение машины 7
- Моющие средства 7
- Перед загрузкой белья в машину 7
- Предварительная стирка 7
- Синтетика 7
- Сортировка белья 7
- Температура стирки 7
- Указания по стирке и сушке 7
- Хлопок лён смешанные ткани 7
- Щадящая стирка и шерсть 7
- Жидкие моющие средства 8
- Моющие концентраты 8
- Порошковые моющие средства 8
- Средство для попоскания 8
- Стирка jet system 8
- Обозначения стирки 9
- Хбо7 9
- Отжим 10
- Стирка белого и цветного хлопчатобумажного белья 10
- Максимальное заполнение машины 2 кг шерсть 1 кг 11
- Стирка шерсти и синтетики 11
- I заполнение машины 12
- Включите машину 12
- Выберите желаемую программу стирки 12
- Выставьте нужную температуру 12
- Залейте средство для полоскания при необходимости 12
- Засыпьте моющее средство в дозатор 12
- Конец программы 12
- Нажмите на нужные кнопки 12
- Рабочая последовательность 12
- Ворсовый фильтр 13
- Дозатор моющего средства 13
- Корпус машины 13
- Примечание 13
- Углубление дозатора 13
- Уход за машиной 13
- Фильтр чистой воды 13
- Вода льётся на пол 14
- Машина вибрирует или шумит 14
- Машина не включается 14
- Машина не заполняется водой 14
- Машина не опорожняется и или не отжимает 14
- Машина опорожняется по мере заполнения 14
- Поиск неисправностей 14
- Гарантийные условия приведены в отдельной таблице 15
- Гарантия 15
- За техобслуживанием и запчастями обращайтесь в уполномоченную на техобслуживание фирму важнейшие запасные части к данной бытовой машине могут быть приобретены в течение 10 лет после того как она снята с производства 15
- Техобслуживание и запасные части 15
Похожие устройства
- Epson Stylus Photo PX660+ Инструкция по эксплуатации
- Sony KV-AZ21 Инструкция по эксплуатации
- Siemens WDI1442EU Инструкция по эксплуатации
- Iiyama PLX2472HD-B1 Инструкция по эксплуатации
- Epson Stylus Photo PX720WD Инструкция по эксплуатации
- Siemens WIQ1631EU Инструкция по эксплуатации
- Iiyama PLE2473HDS-B1 Инструкция по эксплуатации
- Epson Stylus Photo PX730WD Инструкция по эксплуатации
- Siemens WIQ1430EU Инструкция по эксплуатации
- Iiyama PLE2710HDS-B1 Инструкция по эксплуатации
- Epson Stylus Photo PX820FWD Инструкция по эксплуатации
- Siemens WIQ1632EU Инструкция по эксплуатации
- Bork VC AHB 8818 Инструкция по эксплуатации
- Apple MacBook AIR MC968RS/A Инструкция по эксплуатации
- Epson Stylus Photo PX830FWD Инструкция по эксплуатации
- Scarlett SC-1084 Инструкция по эксплуатации
- Siemens WIQ1432EU Инструкция по эксплуатации
- Apple MacBook AIR MC969RS/A Инструкция по эксплуатации
- Epson Stylus Photo RX610 Инструкция по эксплуатации
- Siemens WIQ1833EU Инструкция по эксплуатации

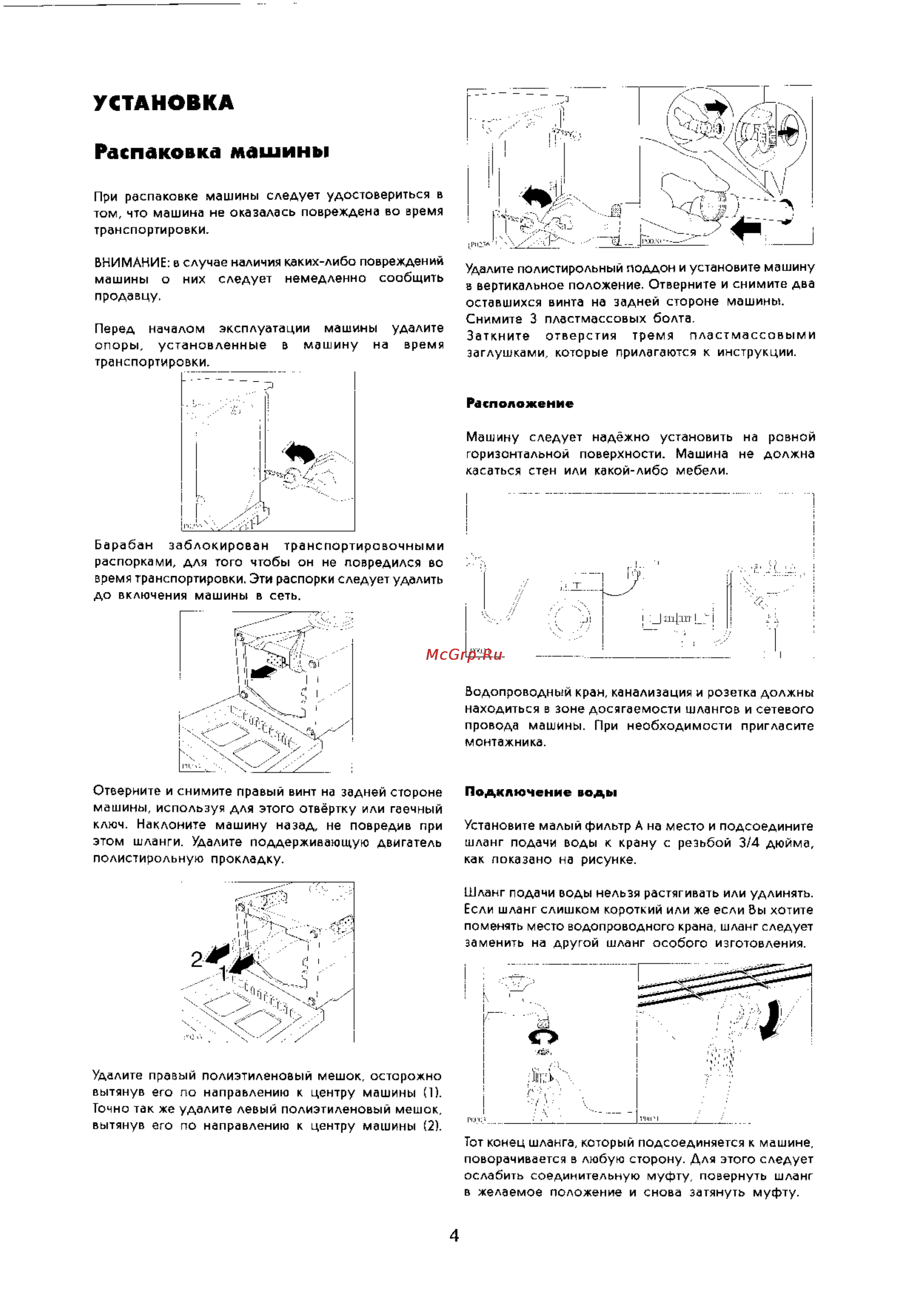

УСТАНОВКА Распаковка машины При распаковке машины следует удостовериться в том что машина не оказалась повреждена во время транспортировки ВНИМАНИЕ в случае наличия каких либо повреждений машины о них следует немедленно сообщить продавцу Удалите полистирольный поддон и установите машину в вертикальное положение Отверните и снимите два оставшихся винта на задней стороне машины Снимите 3 пластмассовых болта Заткните отверстия тремя пластмассовыми заглушками которые прилагаются к инструкции Перед началом эксплуатации машины удалите опоры установленные в машину на время транспортировки Расположение Машину следует надёжно установить на ровной горизонтальной поверхности Машина не должна касаться стен или какой либо мебели Барабан заблокирован транспортировочными распорками для того чтобы он не повредился во время транспортировки Эти распорки следует удалить до включения машины в сеть Водопроводный кран канализация и розетка должны находиться в зоне досягаемости шлангов и сетевого провода машины При необходимости пригласите монтажника Отверните и снимите правый винт на задней стороне машины используя для этого отвёртку или гаечный ключ Наклоните машину назад не повредив при этом шланги Удалите поддерживающую двигатель полистирольную прокладку Подключение воды Установите малый фильтр А на место и подсоедините шланг подачи воды к крану с резьбой 3 4 дюйма как показано на рисунке Шланг подачи воды нельзя растягивать или удлинять Если шланг слишком короткий или же если Вы хотите поменять место водопроводного крана шланг следует заменить на другой шланг особого изготовления Удалите правый полиэтиленовый мешок осторожно вытянув его по направлению к центру машины 1 Точно так же удалите левый полиэтиленовый мешок вытянув его по направлению к центру машины 2 Тот конец шланга который подсоединяется к машине поворачивается в любую сторону Для этого следует ослабить соединительную муфту повернуть шланг в желаемое положение и снова затянуть муфту 4
