Zanussi FJS 904 CV [5/15] Слив воды подключение питания
![Zanussi FJS 904 CV [5/15] Слив воды подключение питания](/views2/1055188/page5/bg5.png)
Содержание
- Zanussi 1
- Важные замечания по безопасности эксплуатации машины 3 2
- Поиск неисправностей 14 2
- Содержание 2
- Технические данные 2
- Технические данные 2 2
- Установка 4 2
- Уход за машиной 13 2
- Эксплуатация машины 6 2
- Важные замечания по безопасности эксплуатации машины 3
- Подключение воды 4
- Распаковка машины 4
- Расположение 4
- Установка 4
- Выравнивание по горизонтали 5
- Крепление к ответвлению сливной трубы раковины 5
- Прямо в сливную трубу раковины 5
- Слив воды подключение питания 5
- Через край раковины на 5
- По часовой стрепке 6
- Эксплуатация машины 6
- Максимальное заполнение машины 7
- Моющие средства 7
- Перед загрузкой белья в машину 7
- Предварительная стирка 7
- Синтетика 7
- Сортировка белья 7
- Температура стирки 7
- Указания по стирке и сушке 7
- Хлопок лён смешанные ткани 7
- Щадящая стирка и шерсть 7
- Жидкие моющие средства 8
- Моющие концентраты 8
- Порошковые моющие средства 8
- Средство для попоскания 8
- Стирка jet system 8
- Обозначения стирки 9
- Хбо7 9
- Отжим 10
- Стирка белого и цветного хлопчатобумажного белья 10
- Максимальное заполнение машины 2 кг шерсть 1 кг 11
- Стирка шерсти и синтетики 11
- I заполнение машины 12
- Включите машину 12
- Выберите желаемую программу стирки 12
- Выставьте нужную температуру 12
- Залейте средство для полоскания при необходимости 12
- Засыпьте моющее средство в дозатор 12
- Конец программы 12
- Нажмите на нужные кнопки 12
- Рабочая последовательность 12
- Ворсовый фильтр 13
- Дозатор моющего средства 13
- Корпус машины 13
- Примечание 13
- Углубление дозатора 13
- Уход за машиной 13
- Фильтр чистой воды 13
- Вода льётся на пол 14
- Машина вибрирует или шумит 14
- Машина не включается 14
- Машина не заполняется водой 14
- Машина не опорожняется и или не отжимает 14
- Машина опорожняется по мере заполнения 14
- Поиск неисправностей 14
- Гарантийные условия приведены в отдельной таблице 15
- Гарантия 15
- За техобслуживанием и запчастями обращайтесь в уполномоченную на техобслуживание фирму важнейшие запасные части к данной бытовой машине могут быть приобретены в течение 10 лет после того как она снята с производства 15
- Техобслуживание и запасные части 15
Похожие устройства
- Epson Stylus Photo PX660+ Инструкция по эксплуатации
- Sony KV-AZ21 Инструкция по эксплуатации
- Siemens WDI1442EU Инструкция по эксплуатации
- Iiyama PLX2472HD-B1 Инструкция по эксплуатации
- Epson Stylus Photo PX720WD Инструкция по эксплуатации
- Siemens WIQ1631EU Инструкция по эксплуатации
- Iiyama PLE2473HDS-B1 Инструкция по эксплуатации
- Epson Stylus Photo PX730WD Инструкция по эксплуатации
- Siemens WIQ1430EU Инструкция по эксплуатации
- Iiyama PLE2710HDS-B1 Инструкция по эксплуатации
- Epson Stylus Photo PX820FWD Инструкция по эксплуатации
- Siemens WIQ1632EU Инструкция по эксплуатации
- Bork VC AHB 8818 Инструкция по эксплуатации
- Apple MacBook AIR MC968RS/A Инструкция по эксплуатации
- Epson Stylus Photo PX830FWD Инструкция по эксплуатации
- Scarlett SC-1084 Инструкция по эксплуатации
- Siemens WIQ1432EU Инструкция по эксплуатации
- Apple MacBook AIR MC969RS/A Инструкция по эксплуатации
- Epson Stylus Photo RX610 Инструкция по эксплуатации
- Siemens WIQ1833EU Инструкция по эксплуатации

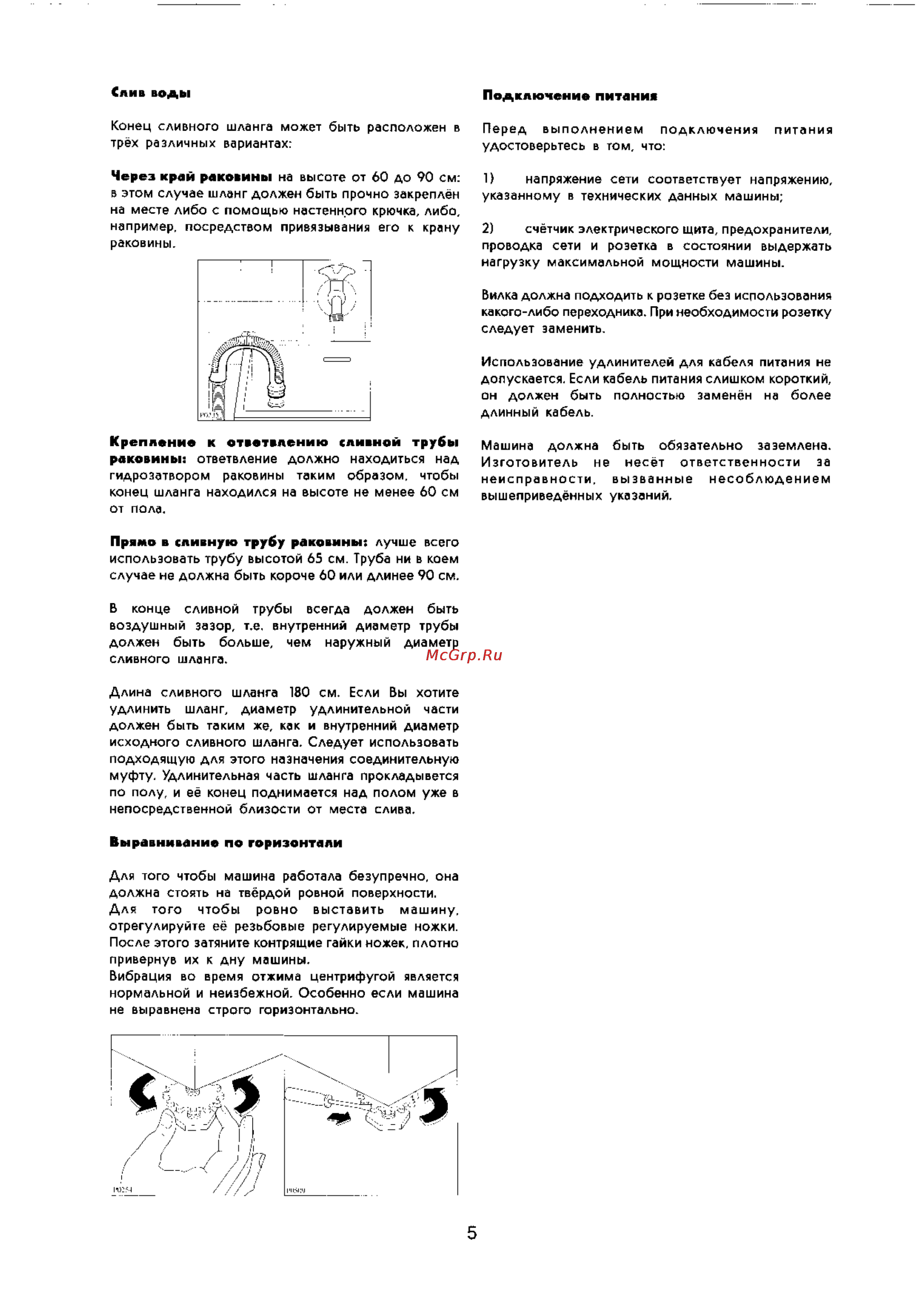

Слив воды Подключение питания Конец сливного шланга может быть расположен в трёх различных вариантах Перед выполнением удостоверьтесь в том что Через край раковины на высоте от 60 до 90 см 1 напряжение сети соответствует напряжению указанному в технических данных машины в этом случае шланг должен быть прочно закреплён на месте либо с помощью настенного крючка либо например посредством привязывания его к крану раковины подключения питания 2 счётчик электрического щита предохранители проводка сети и розетка в состоянии выдержать нагрузку максимальной мощности машины Вилка должна подходить к розетке без использования какого либо переходника При необходимости розетку следует заменить Использование удлинителей для кабеля питания не допускается Если кабель питания слишком короткий он должен быть полностью заменён на более длинный кабель Крепление к ответвлению сливной трубы раковины ответвление должно находиться над Машина должна быть обязательно заземлена Изготовитель не несёт ответственности за неисправности вызванные несоблюдением вышеприведённых указаний гидрозатвором раковины таким образом чтобы конец шланга находился на высоте не менее 60 см от пола Прямо в сливную трубу раковины лучше всего использовать трубу высотой 65 см Труба ни в коем случае не должна быть короче 60 или длинее 90 см В конце сливной трубы всегда должен быть воздушный зазор т е внутренний диаметр трубы должен быть больше чем наружный диаметр сливного шланга Длина сливного шланга 180 см Если Вы хотите удлинить шланг диаметр удлинительной части должен быть таким же как и внутренний диаметр исходного сливного шланга Следует использовать подходящую для этого назначения соединительную муфту Удлинительная часть шланга прокладывется по полу и её конец поднимается над полом уже в непосредственной близости от места слива Выравнивание по горизонтали Для того чтобы машина работала безупречно она должна стоять на твёрдой ровной поверхности Для того чтобы ровно выставить машину отрегулируйте её резьбовые регулируемые ножки После этого затяните контрящие гайки ножек плотно привернув их к дну машины Вибрация во время отжима центрифугой является нормальной и неизбежной Особенно если машина не выравнена строго горизонтально 5
