19

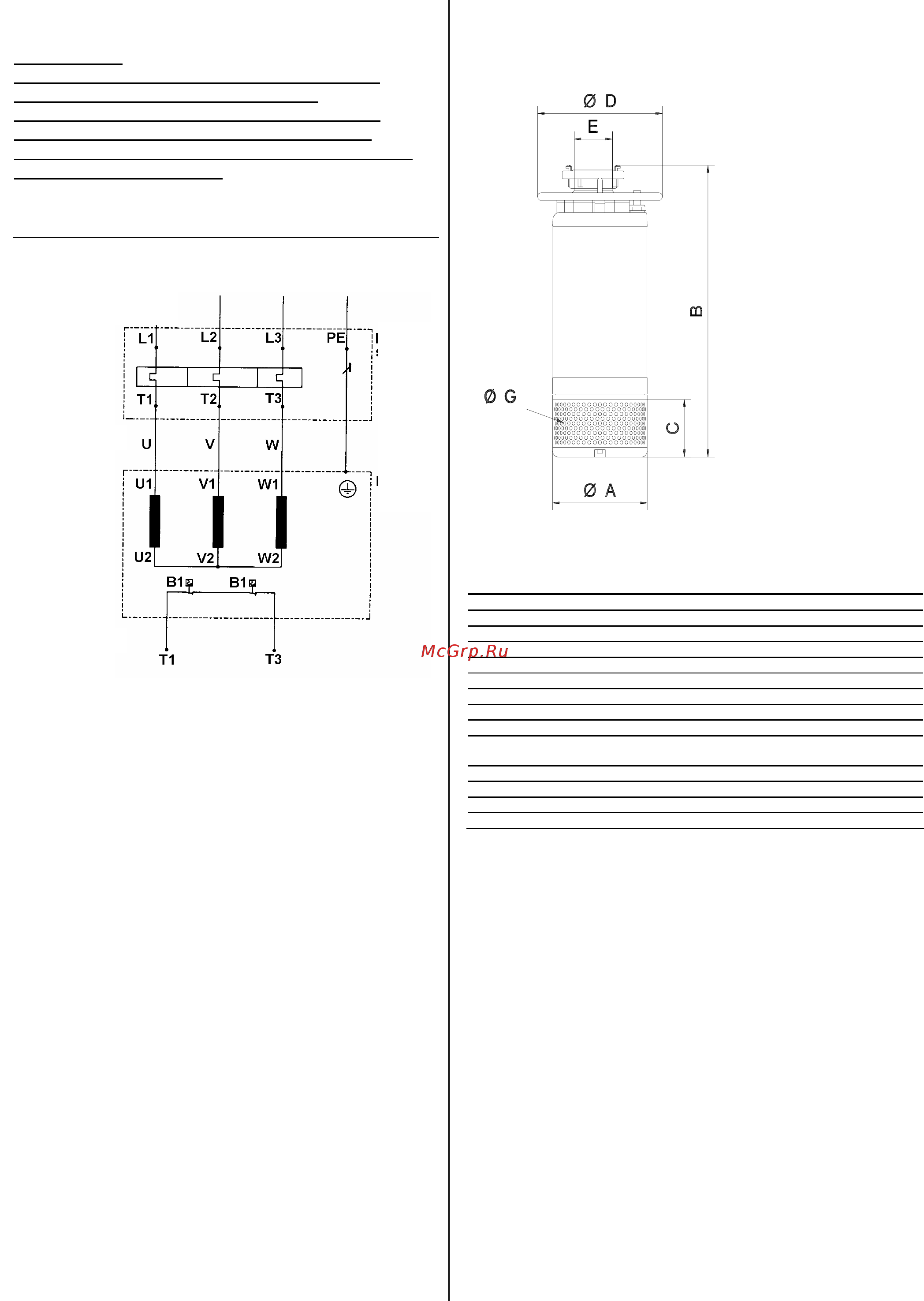

13. Anschlussdiagramme / Wiring diagrams/
Aansluitschema
Abb. 1 / Fig. 1:
Anschlussdiagramm Standardmotor Direkt-Start
(DOL) - Stern-Schaltung der Wicklungen
Wiring diagram pump motor Direct-on-Line Start
(DOL) – Star connection of the Stator-Windings
Aansluitschema Standaardmotor Direkt-Start (DOL) -
Sterschakeling wikkelingen
Normalausführung / Standard model /
Normale uitvoering
T1, T3:Temperaturfühler (ca. 130° C)
nicht serienmäßig, auf Wunsch lieferbar
T1, T3:Temperature sensors (approx. 130° C)
not regulary supplied, available upon request
T1, T3:Temperatuurvoelers (ca. 130° C)
Niet standaard, op verzoek leverbaar
14. Baumaße / Dimensions / Afmetingen
(in mm)
Typ/Type A B C D max. G E
H 500 (B)
1,8 W 220 505 70 230
1)
8 R 2½“ AG / BSP 2½“ M
2,5 D 220 555 120 230
1)
8 R 2½“ AG / BSP 2½“ M
3,5 D 220 600 120 230
1)
10 R 2½“ AG / BSP 2½“ M
5,5 D 250 650 138 250
1)
10 R 4“ AG / BSP 4“ M
7,5 D 280 780 126 370
2)
15 R 4“ AG / BSP 4“ M
10 D 280 780 126 370
2)
15 R 6“ AG / BSP 6“ M
10 HD 280 780 126 370
2)
15 R 3" IG / BSP 3“ F
25 D 440 970 184 440
3)
18 R 6" AG / BSP 6“ M
H 700 (B)
2,5 D 220 555 120 230
1)
10 R 2½“ AG / BSP 2½“ M
3,5 D 220 600 120 230
1)
10 R 2½“ AG / BSP 2½“ M
7,5 D 280 810 158 370
2)
10 R 3" IG / BSP 3“ F
10 D 280 810 158 370
2)
10 R 3" IG / BSP 3“ F
1)
mit Doppel-Tragegriff / with double handle / met dubbe-
le handgreep
2)
mit Tragering / with supporting ring / met draagring
3)
mit Ringschrauben / with lifting ring / met ringschroeven
Netzanschlußbezeichnung
Mains supply designation
Netz aansluitspunten
Motorschutzbe-
zeichnung
Contactor terminals
Motorbeschermings-
aanduidingen
Anschlußkabelbe-
zeichnung
Pump cable core
designation
Kabel-
aansluitpunten
Anschlußkabelbe-
zeichnung
Pump cable core
designation
Kabel-
aansluitspunten
Motorschutz
Starter
Motorbe-
scherming
Motor
