![Homa H806 W [11/12] Baumaße dimensions in mm](/img/pdf.png)
Homa H806 W [11/12] Baumaße dimensions in mm
![Homa H818 WA [11/12] Baumaße dimensions in mm](/views2/1552644/page11/bgb.png)
11

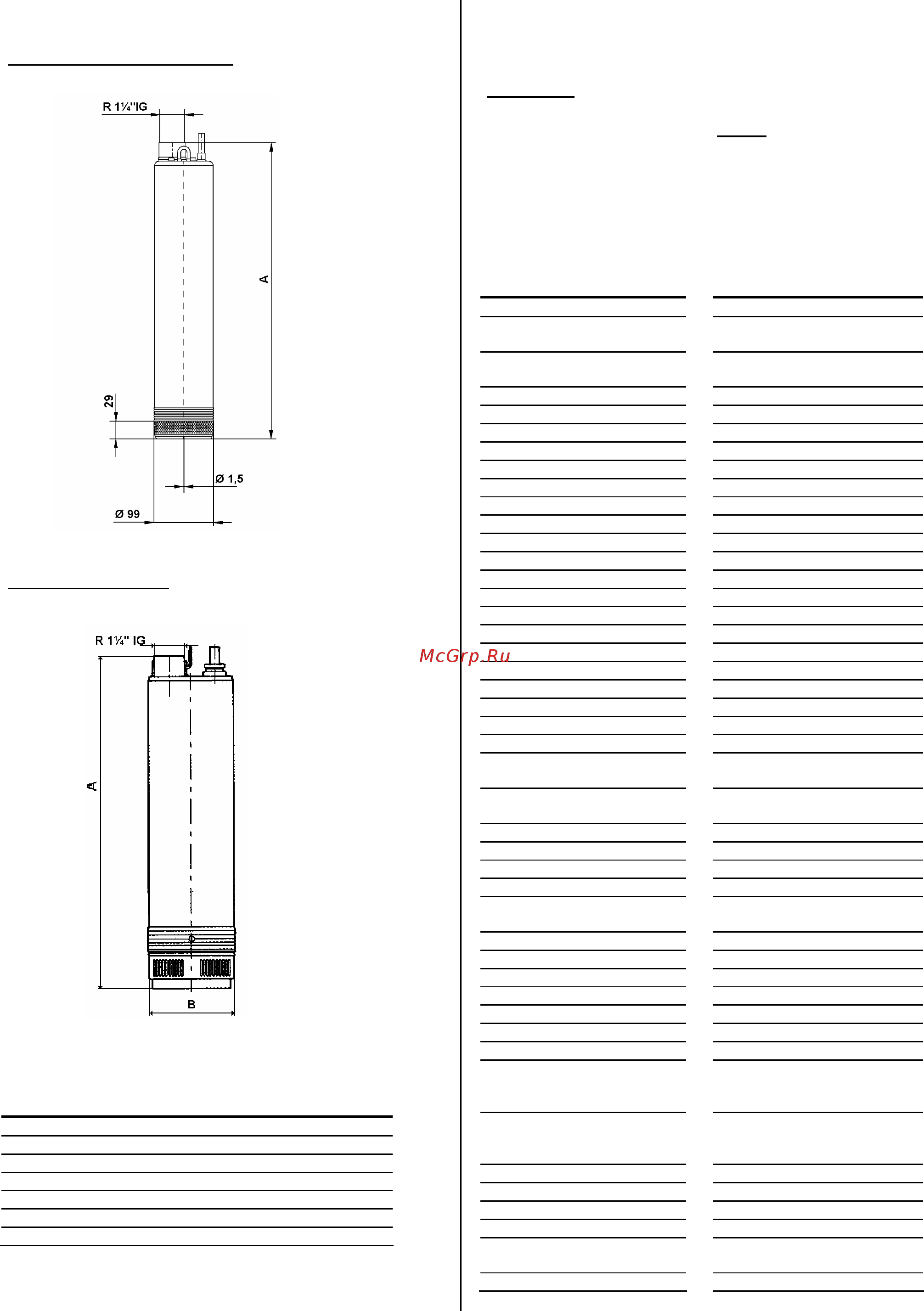

11. Baumaße / Dimensions (in mm)
H 802, H 804, H 806, H 808
H812, H 816, H 818
Pumpentyp /Pumptype A B
H 802 470 -
H 804 600 -
H 806 520 -
H 808 630 -
H 812 470 127
H 816 540 127
H 818 620 127
12. Ersatzteilliste und Zeichnungen
12.1 Ersatzteilliste
ACHTUNG: Die untenstehende Liste enthält Teile, die
nicht in jedem Pumpentyp vorhanden sind. Deshalb
bei Ersatzteilbestellung bitte immer angeben:
- Pumpentyp
- Baujahr (siehe Typenschild auf der Pumpe)
- Zeichnungsposition (xx : Genaue Positionsnummer bitte
aus der Ersatzteilzeichnung entnehmen und bei Bestell-
ung angeben, siehe unten)
- Artikelbezeichnung (siehe unten)
- Gewünschte Stückzahl
Pos. Bezeichnung Pos. Bezeichnung
23 Schneidkopf 723 Gewindeflansch
50 Schneidring 732.01
Halter f. Dichtungs-
überwachung
101 Pumpengehäuse 732.02
Halter f. Dichtungs-
überwachung
135 Schleißwand 739 Festkupplung
143 Saugsieb 750 Doppelmuffe
149 Diffusor 752 Ring
151 Außenmantel 811 Motorgehäuse
162 Saugdeckel 812 Motorgehäusedeckel
163 Druckdeckel 814 Stator mit Wicklung
164 Putzlochdeckel 819 Welle mit Rotor
172 Rückführstufe 822.01
Motorlagergehäuse
183 Stützfuß 822.02
Motorlagergehäuse
185 Siebboden 824.xx Anschlußleitung
230.xx Laufrad 826.xx Kabeleinführung
320.01
Kugellager 827.xx Knickschutztülle
320.02
Kugellager 834.xx Kabeldurchführung
360 Lagerdeckel 835.xx Motoren-Klemmbrett
410 Dichtklappe 836.xx Klemmleiste
411.xx Dichtring 837 Betriebskondensator
412.xx O-Ring 838 Schaltgerät
420 Wellendichtring 838.09
Startrelais
420.01
Wellendichtring 838.45
Schwimmerschalter
420.02
Wellendichtring 839.01
Flachsteckhülse
433 Gleitringdichtung 839.04
Durchführung mit
Sicherungsblech
433.01
Gleitringdichtung 839.05
Potentialausgleichs-
klemme
433.02
Gleitringdichtung 839.09
Kabelschuh, isoliert
502 Spaltring 839.10
Kabelschuh, isoliert
504 Distanzring 839.11
Klemmbügel
531 Entlastungsklemme 839.12
U-Scheibe
550.xx Stützscheibe /
Paßscheibe
900.xx Ringmutter / Son-
derschrauben
552 Spannscheibe 901 Sechskantschraube
554.xx Unterlegscheibe 902 Gewindebolzen
560 Spannstift 903.xx Verschlußschraube
561 Halbrundkerbnagel 904 Gewindestift
571 Klemmbügel 909 Stellschraube
576 Griff 914.xx Zylinderschraube
689.xx Isolierplatte 922 Sechskantmutter
690.01
Elektr. Dichtungs-
überwachung für
Dichtungsraum
930.xx Zahnscheibe
690.02
Elektr. Dichtungs-
überwachung für
Klemmraum
932.xx Sicherungsring
702 Ablaufrohr 940 Paßfeder
704 Zulaufrohr 950 Ausgleichsscheibe
719 Schrumpfschlauch 970 Typenschild
720 Anschlußwinkel 90° 990.xx Motoröl
721 Schlauch-
verschraubung
999.xx Ersatzteile für
Schaltgerät
722 Anschlußstutzen
