12. Spare part list and drawings
12.1 Sapre part list
ATTENTION: The following list contains parts that do
not correspond to every pump type. For spare part
orders, please always give:
- Pump type
- The year of construction (see the pump label)
- Position number (xx : take the exact position number
from the drawing of the specific pump model, see
hereafter)
- Part description (see hereafter)
- Required quantity
Pos. Part description Pos. Part description
23 Cutter head 723 Threaded flange
50 Cutter ring 732.01
Electronic seal probe
holder
101 Pump housing 732.02
Electronic seal probe
holder
135 Wear plate 739 Fixed half coupling
143 Suction sieve 750 Socket for non-return
valve
149 Diffuser 752 Ring for non-return valve
151 Cooling jacket 811 Motor housing
162 Suction cover 812 Motor housing cover
163 Pressure cover 814 Stator with winding
164 Clean hole cover 819 Motor shaft with rotor
172 Feedback step 822.01
Lower bearing cover
183 Base stand 822.02
Upper bearing cover
185 Sieve bottom 824.xx Rubber sheated cable
230.xx Impeller 826.xx Cable leading-in socket
320.01
Lower ball bearing 827.xx Cable sleeve
320.02
Upper ball bearing 834.xx Cable inlet
360 Bearing cover 835.xx Motor terminal board
410 Flap for non-return
valve
836.xx Strip terminal
411.xx Sealing ring 837 Operating capacitor
412.xx O- Ring 838 Switch box
420 Radial shaft ring 838.09
Starter relay
420.01
Lower radial shaft
ring
838.45
Float switch
420.02
Upper radial shaft
ring
839.01
Flat bushing
433 Mechanical seal 839.04
Lead-in of line lock-plate
433.01
Lower mechanical
seal
839.05
Protective conductor
clamp
433.02
Upper mechanical
seal
839.09
Cable socket, insulated
502 Wear ring 839.10
Cable socket, insulated
504 Ring 839.11
Clamping ear
531 Cable relief clamp 839.12
Washer for 839.11
550.xx Supporting ring 900.xx
552 Clamping disc 901 Hexagonal head screw
554.xx Washer 902 Threaded bolt
560 Dowel pin 903.xx Locking screw
561 Grooved drive stud 904 Threaded pin
571 Clamping bow 909 Adjusting screw
576 Handle 914.xx Threaded pin
689.xx Insulating plate 922 Hexagonal head nut
690.01
Electronic seal probe 930.xx Tooth washer
690.02
Electronic seal probe 932.xx Circlip
702 Threaded tube for the
motor cooling jacket
940 Fitting key
704 Threaded tube for the
motor cooling jacket
950 Ball bearing disc
719 Shrink down plastic
tubing
970 Pump label
720 90° discharge elbow 990.xx Motor oil
721 STA-hose 999.xx Spare parts for switch
box
722 Discharge socket

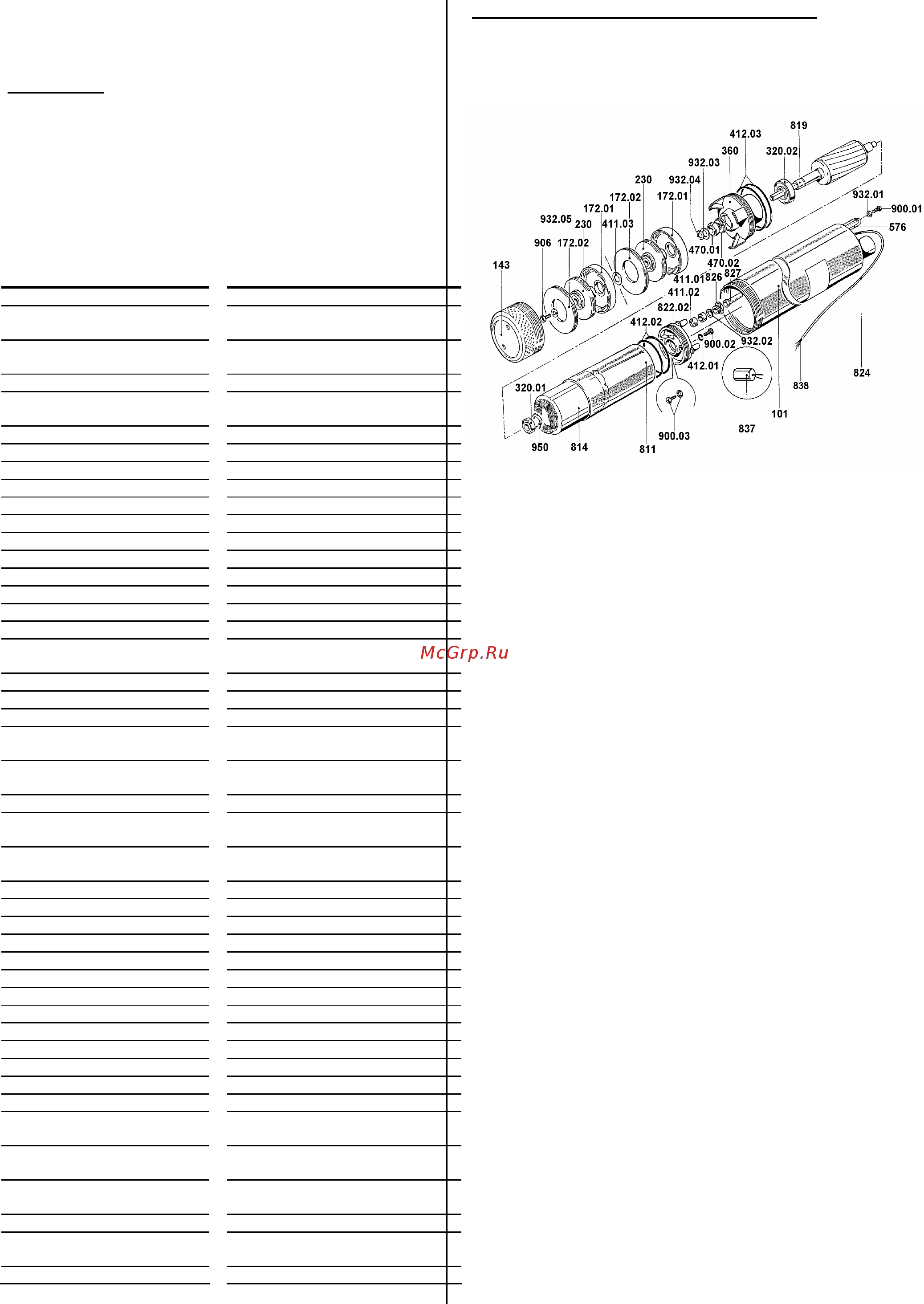

12.2 Ersatzteilzeichnung / spare part drawing
