![Tascam MZ-372 [10/92] Rear panel](/img/pdf.png)
Tascam MZ-372 [10/92] Rear panel
![Tascam MZ-372 [10/92] Rear panel](/views2/1553288/page10/bga.png)
10
TASCAM MZ-372
y PFL switches/indicators
o
When a PFL switch is on (PFL indicator lit), the
pre-fader signal (signal before fader adjust-
ment) can be monitored through headphones.
o
When a PFL switch is off, only the normal
monitoring sound is output.
u MIXING knob
Use this to mix the pre-fader and monitoring
signals output to the headphones.
o
Turn all the way to the PFL side to monitor
channels that have their PFL (y) switches
pressed in.
o
Turn all the way to the MONITOR side to moni-
tor the monitoring signal.
i PHONES VOLUME knob
Use this to adjust the headphone output level.
o L/R SPLIT switch/indicator
Press to change the headphone output mode.
o
When the L/R SPLIT switch is on (indicator
lit), pre-fader signals are output from the left
channel and the monitoring signal is output
from the right channel.
o
When the L/R SPLIT switch is off (indicator un-
lit), the monitoring signal is output. When PFL
switches are on, the pre-fader and monitoring
signals are mixed and output together.
NOTE
The PFL signals are mixed with the monitoring sig-
nal, so the selected PFL signals will sound louder.
p PHONES jack
Use this standard stereo jack to connect stereo
headphones.
Use an adapter to connect headphones with a
mini plug.
The monitoring and PFL signals can be monitored,
depending on the PFL (y) and L/R SPLIT (o)
switch settings.

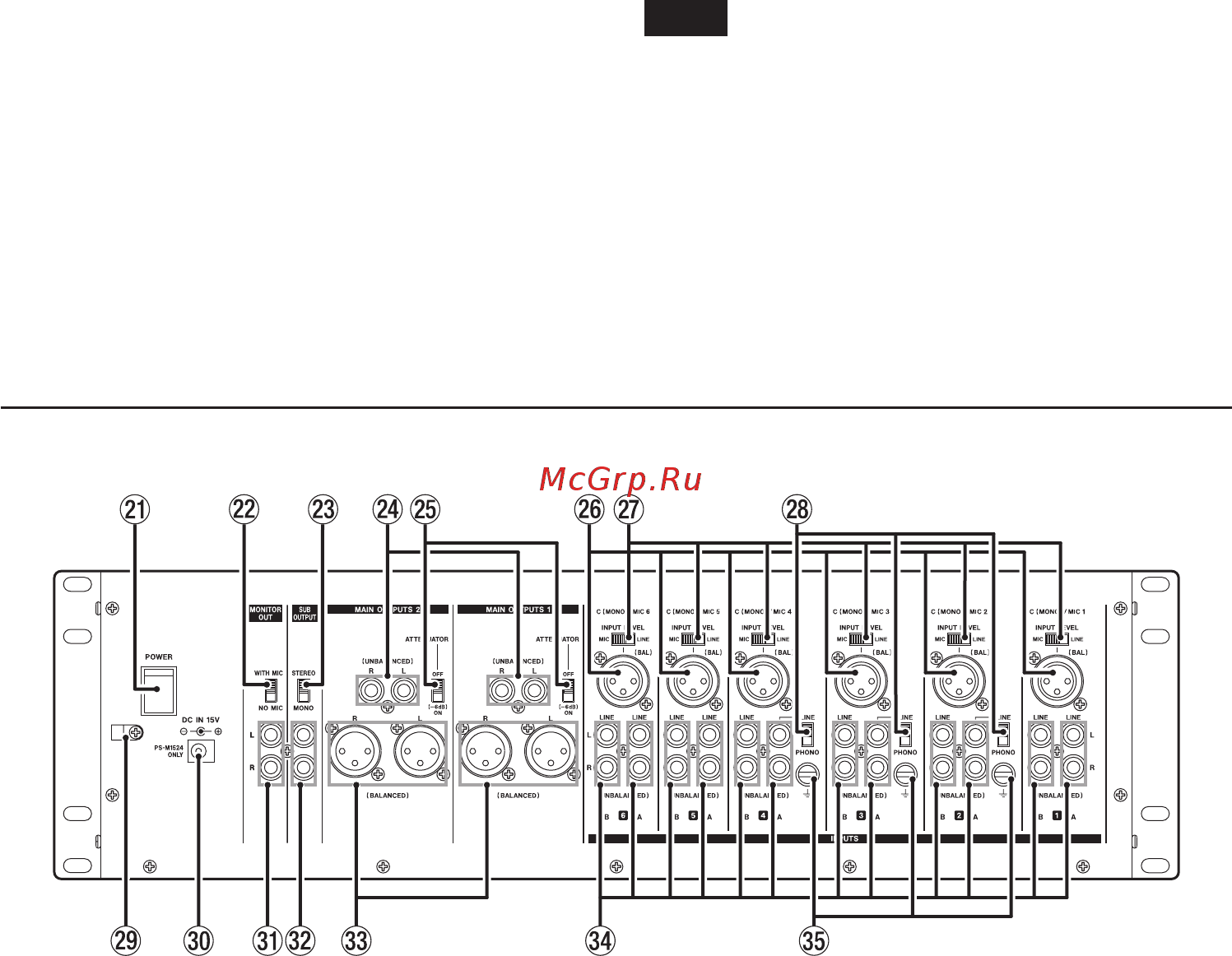

Rear panel
a POWER switch
Press to turn the unit on and off.
When on, the POWER (9) indicator lights on the
front of the unit.
s MONITOR OUT mic mix switch
This sets whether or not the input signal from a
mic connected to the MAIN MIC INPUT (w) jack
on the front of the unit is sent to and mixed with
the monitoring output.
To mix the input signal from a mic connected to
the MAIN MIC INPUT (w) jack with the monitor-
ing output, set the MONITOR OUT mic mix switch
to WITH MIC.
d SUB OUTPUT switch
Set whether the output from the SUB OUTPUT
(x) jacks is stereo or mono.
Set it to MONO for mono output.
f MAIN OUTPUTS 1-2 (UNBALANCED) jacks
These analog outputs are RCA pin jacks.
Use the ATTENUATOR (g) switch to change the
output level.
g ATTENUATOR switches
These switch the output levels from the MAIN
OUTPUTS 1-2 (UNBALANCED) (f) and MAIN
OUTPUTS 1-2 (BALANCED) (c) jacks.
Set them to OFF if the destination amplifier
receives high gain, and set it to ON (-6dB) if the
destination amplifier receives low gain.
