TASCAM MZ-372
5
RACK-MOUNTING THE UNIT
Use the supplied rack-mounting kit to mount the unit
in a standard 19-inch rack, as shown below.
CAUTION
i
Leave 1U of space above the unit for ventilation.
i
Allow at least 10 cm (4 in) at the rear of the unit
for ventilation.

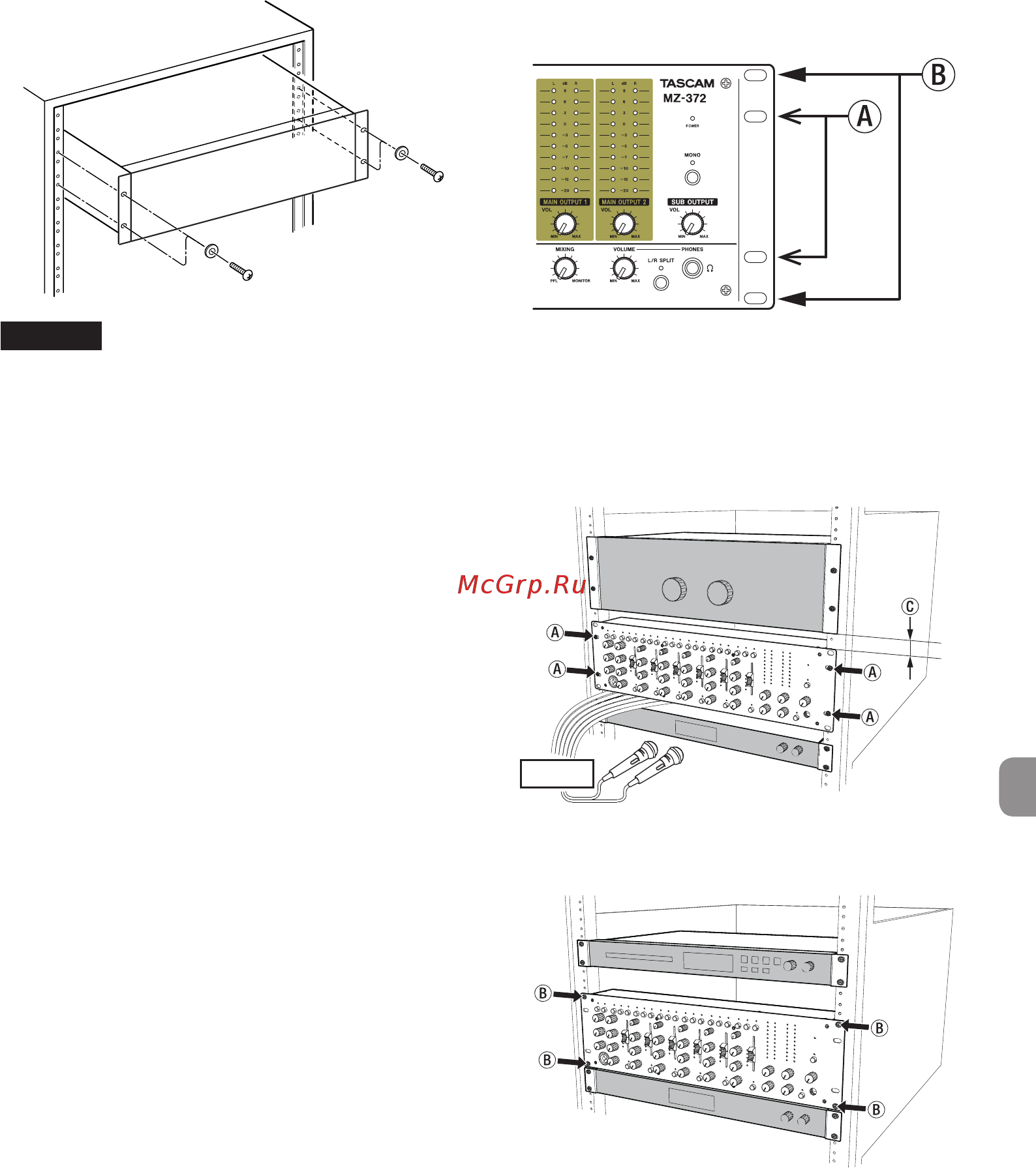

Rack-mounting using the universal holes
To use the universal holes of this unit to mount it in a
rack, install it with the rackmount screw kit as shown
in the illustrations below.
Universal Hole position
Installation in a 4U space
Use the a holes to mount the unit in the rack.
Installing this way creates gaps above and below the
MZ-372 (c).
These gaps can be used to route cables connected to
the back of the unit, for example.
Cable
Installation in a 3U or larger space
Use the b holes to mount the unit in the rack.
