12
TASCAM MZ-372
Connecting other equipment
This is an example of MZ-372 connections.
Precautions before making connections
0 Carefully read the operation manuals of the devices to be connected and then connect them correctly.
0 Before making connections, turn this unit and all equipment to be connected off (standby).
0 Install all connected devices, including this unit, so that they are powered from the same line. When using a
power strip or similar device, be sure to use one that has high current capacity (thick cable) in order to mini-
mize fluctuations in power voltage.
0 When connecting audio devices, minimize the channel 1–6 GAIN (4) knobs and faders (6), and the MAIN
OUTPUT VOL (8), SUB OUTPUT VOL (q) and PHONES VOLUME (i) knobs. Failure to do so could cause
sudden loud noises from monitoring equipment, and this could damage the equipment or harm hearing.
Powered speakers
Headphones
CD player
Record player
Mic Mic
Stereo amplifierStereo amplifier

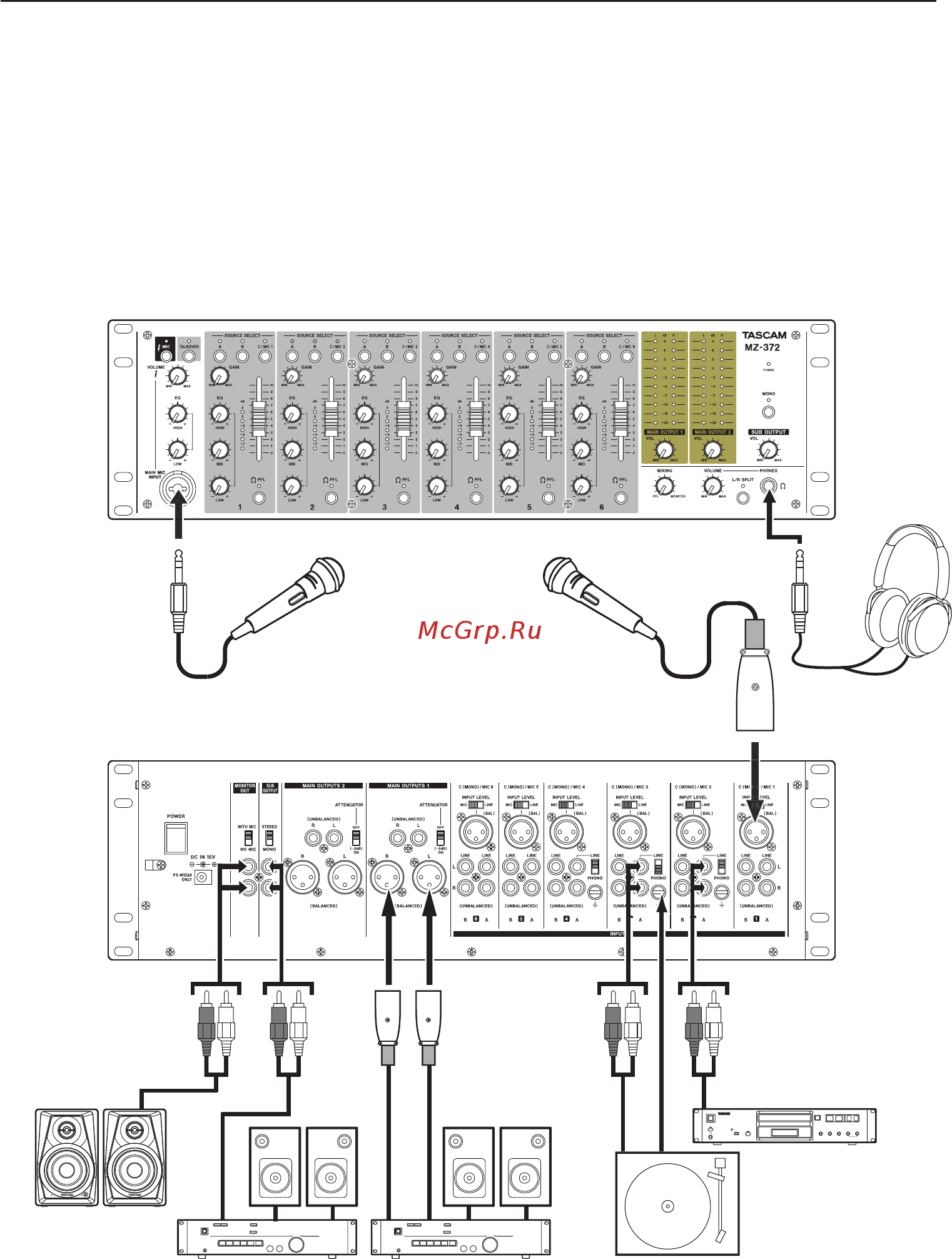

Examples of connections to an MZ-372
