4 Установка
4.1 Место установки аппарата
При тепловой мощности меньше, чем 50 кВт, котлы
допускается устанавливать и вне помещений,
специально предназначенных для размещения
отопительных котлов. Помещение, в котором
устанавливается котел, должно для этого
соответствовать требованиям Технических правил
установки газовых аппаратов (TRGI) 1986 пункт 5.2.2.
• Котел допускается устанавливать в жилой зоне, т.к.
контроль за выхлопными газами предусмотрено в
заводском исполнении.
• Аппараты не пригодны для установки прямо в
заводских цехах и в местах производства.
• Для предотвращения коррозии помещение, в
котором устанавливается котел, должно быть сухим
и свободным от каких-либо агрессивных веществ
(см. раздел "4.2 Воздух для горения топлива").
• Избегать установку в помещениях с большой
влажностью воздуха и установку рядом с
стиральными машинами или подобными
аппаратами (см. раздел "4.2 Воздух для горения
топлива").
• Температура окружающей среды, в которой
размещен котел, не должна превышать 35 °C. Горючие
и легко воспламеняющиеся вещества и жидкости не
допускается хранить поблизости от котла.
• Помещение, в котором устанавливается
отопительный котел, необходимо защитить от
проникновения в него мелких животных и
вредителей.
• В зоне установки котла пол должен быть по
возможности плоским.
Внимание:
Опорная плита котла не должна быть
утоплена в полу.
– Для обеспечения беспрепятственного доступа к
арматурам и для чистки поверхности нагрева
соблюдать нижеуказанные минимальные
расстояния между котлом и стеной.

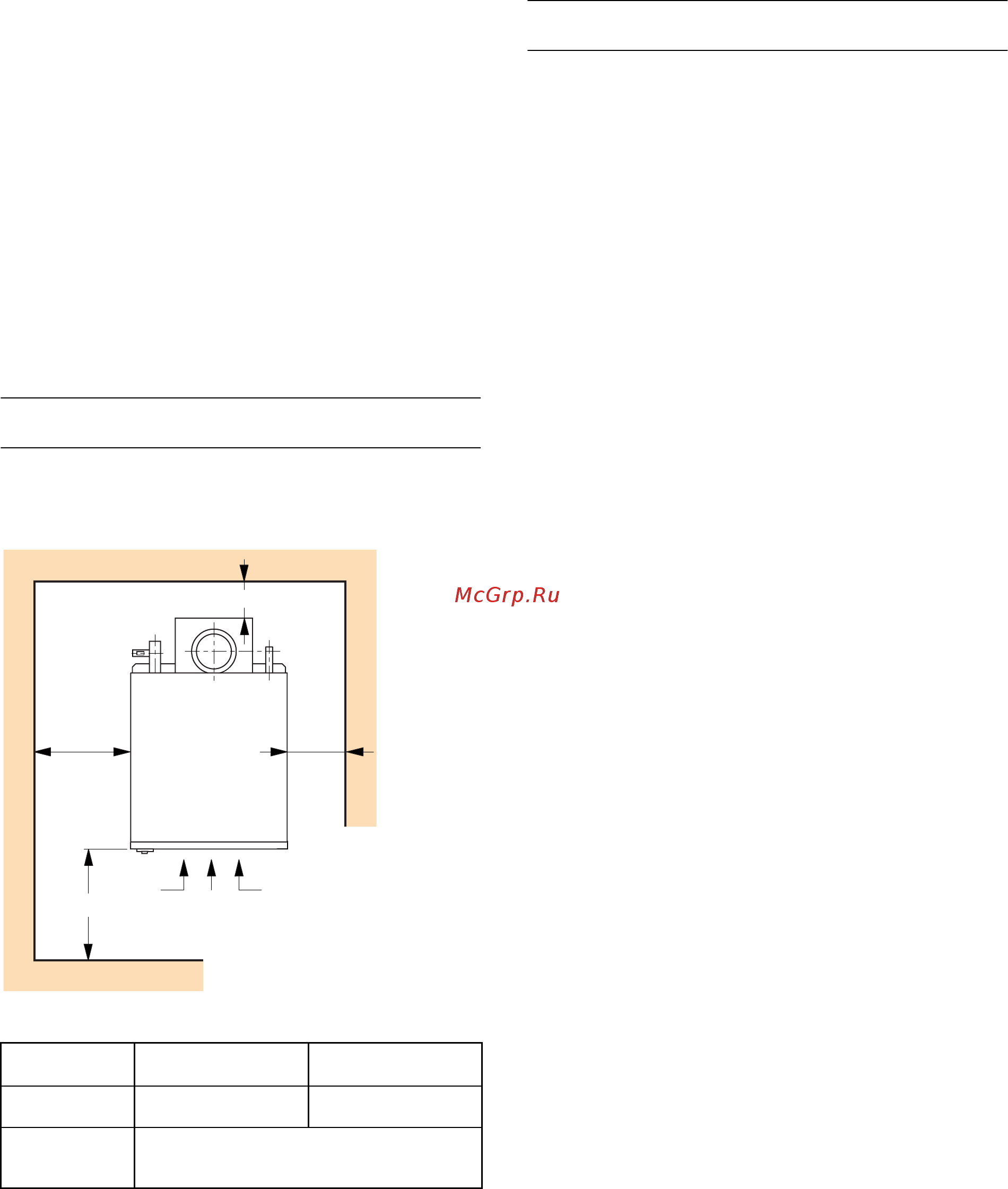

Рис. 6
Установка в чердачном помещении:
– Пол изготовлять в водонепроницаемом
исполнении и предусмотреть сток в полу.
Высота дверного порога в месте перехода к
соседнему помещению должна составлять
минимум 100 мм.
Вид исполнения котла EC:
– Между левой стороной котла и стеной или
бойлером выдерживать расстояние минимум
600 мм для обеспечения беспрепятственого
доступа к встроенному расширительному сосуду и
к циркуляционному насосу.
4.2 Воздух для горения топлива
Внимание: Воздух для горения топлива должен
подводится к котлу спереди.
Котел с низким уровнем вредных выбросов
подсасывает весь объем воздуха для горения топлива
спереди. Подвод воздуха для горения топлива сзади
или сбоку приводит к появлению недостатка воздуха
для горения топлива.
• Для предотвращения коррозии воздух для горения
топлива должен быть свободным от агрессивных
веществ. Веществами, особенно
стимулирующими развитие процессов коррозии,
считаются галогенопроизводные углеводородов
(например, хлор- и фторуглеводороды),
содержащиеся в растворителях, лакокрасочных
изделиях, клеящих веществах, в газах,
используемых в аэрозолях, в различных средствах
для очистки, применяемых в бытовых целях, и т.д.
При необходимости предпринять
соответствующие противомеры.
• Подсасывание воздуха, загрязненного пылью,
влечет за собой загрязнение горелки и вследствие
этого приводит к перегреву горелки и к ее
разрушению. Поэтому требуется всегда отключать
котел при образовании пыли в помещении, в
котором он размещен, например в период
строительства здания или во время уборки
соответствующего помещения.
• В зданиях, оснащенных окнами с герметичными
щелями, или в которых такие окна монтируются
после установки отопительной системы,
необходимо обращать внимание на соблюдение
необходимого объема помещения или
необходимого объема сообщающихся помещений
или на необходимую вентиляцию (Положение об
эксплуатации тепло- и огнетехники).
• Вытяжные вентиляторы (напр., аппараты для
сушки белья) с наружным подключением
допускается устанавливать в том же помещении, в
котором и размещен котел, только в том случае,
если будет обеспечен беспрепятственный подвод
воздуха для горения топлива путем подходящей
блокировки вентилятора.
4.3 Теплозащита
Температура поверхности под опорной плитой котла
в установившемся режиме работы котла составляет
максимум 55 °C при температуре в помещении,
равной 25 °C.
– На горючих и термочувствительных покрытиях пола
предусмотреть подходящую защиту от теплового
излучения.
– Выдерживать расстояние минимум 100 мм от
наружных нагретых элементов котла к стенам.
5 Предписания
Необходимо соблюдать нижеприведенные
рекомендации и предписания:
• Локально действующие положения и предписания
компетентного предприятия газоснабжения (GVU)
K ..-8 E K ..-8 EC
A 100 мм 600 мм
B Обеспечить подвод воздуха для
горения топлива с передней стороны
100
80
800
A
B
BB
6 720 610 006-06.1O
