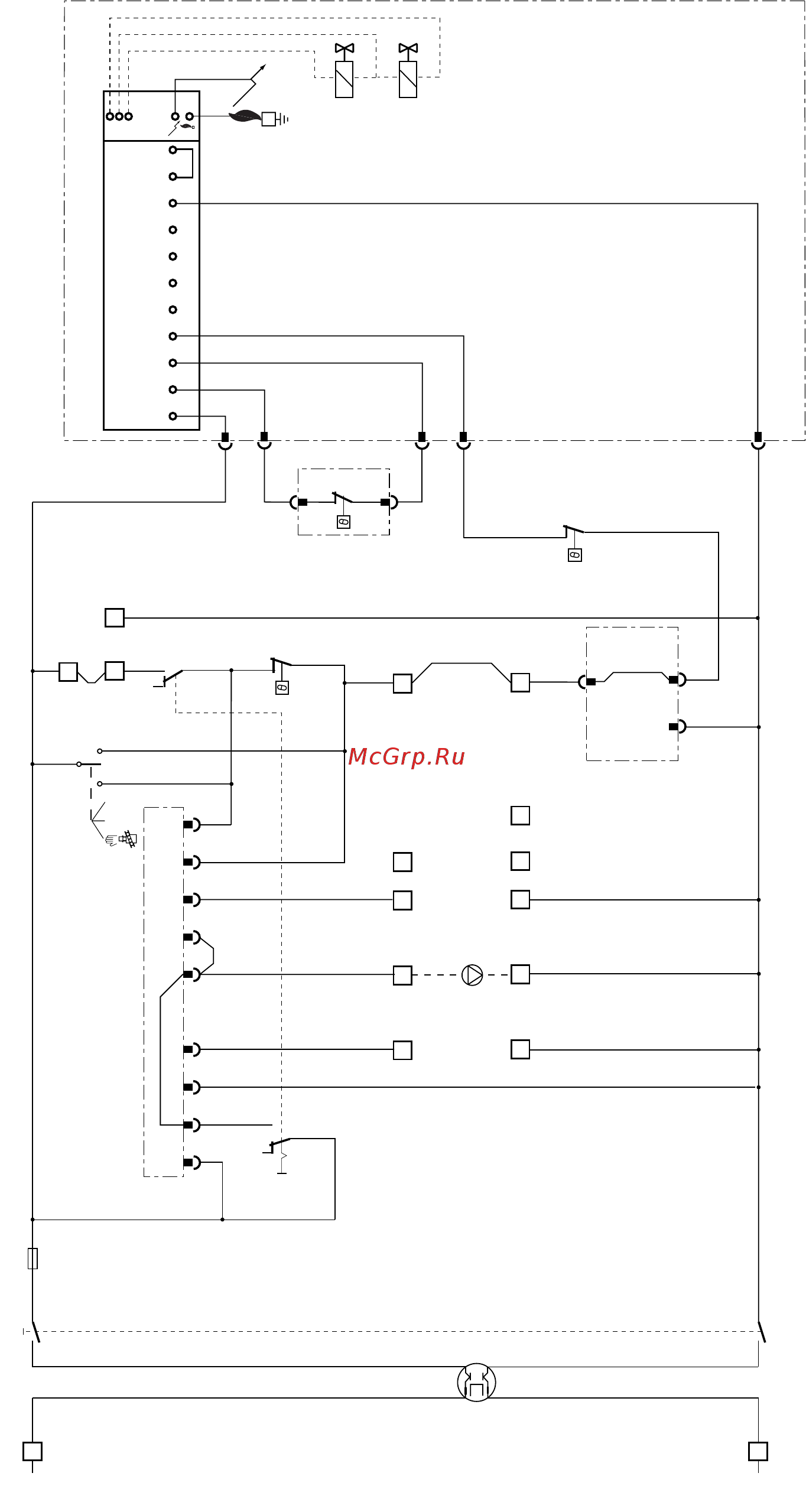

2.10 Принципиальная электрическая схема
(К распределительному ящику прилагаются актуальная принципиальная электрическая схема и
электромонтажная схема)
Рис 5
S2
GFA
X3
4
6
8
10
3
17
2
11
59
NF
S1
X1
X1/1
UP
Si 3,15AT
1
4932 581
S1
N
L
2
6
14
15
17
18
19
20 13
4
5 6
10
11
7
8
7
S3/1
S3/2
TRZ 12
KTR
2
1
3
2
7
4
1
2
5
6
STB
WMS
X2
MOK
X2/1
AGÜ
X4
S 4565
GVZB
GVHB
IE
ZE
IE
TEST
STB
AUTO
6 720 610 006-05.1O
AGÜ Контроль за выхлопными газами
GFA Автомат регулирования газовой
топки S4565
GVHB Газовый вентиль - главная горелка
GVZB Газовый вентиль - пусковая горелка
IE Ионизационный электрод
KTR Котельный термостат
L Электрическая фаза
MOK Подключение заслонки для
перекрытия выхлопной трубы
N Нулевой провод
NF Сетевой фильтр
TRZ 12 Регулятор температуры помещения
(принадлежности)
S1 Включатель/выключатель
S2 Переключатель режима работы
S3 Переключатель - летний/зимний
режим работы
Si 3,15 AT Предохранитель 3,15 A, инерционный
STB Предохранительное устройство с
ограничителем нагрева
UP Циркуляционный насос
(отопительный контур)
WMS Место подключения
предохранительного устройства для
отключения при недостатке воды
X1...X4 Штекерные разъемы
X1/1, X2/1 Штепсель-перемычка
ZE Электрод зажигания
