6
4 956

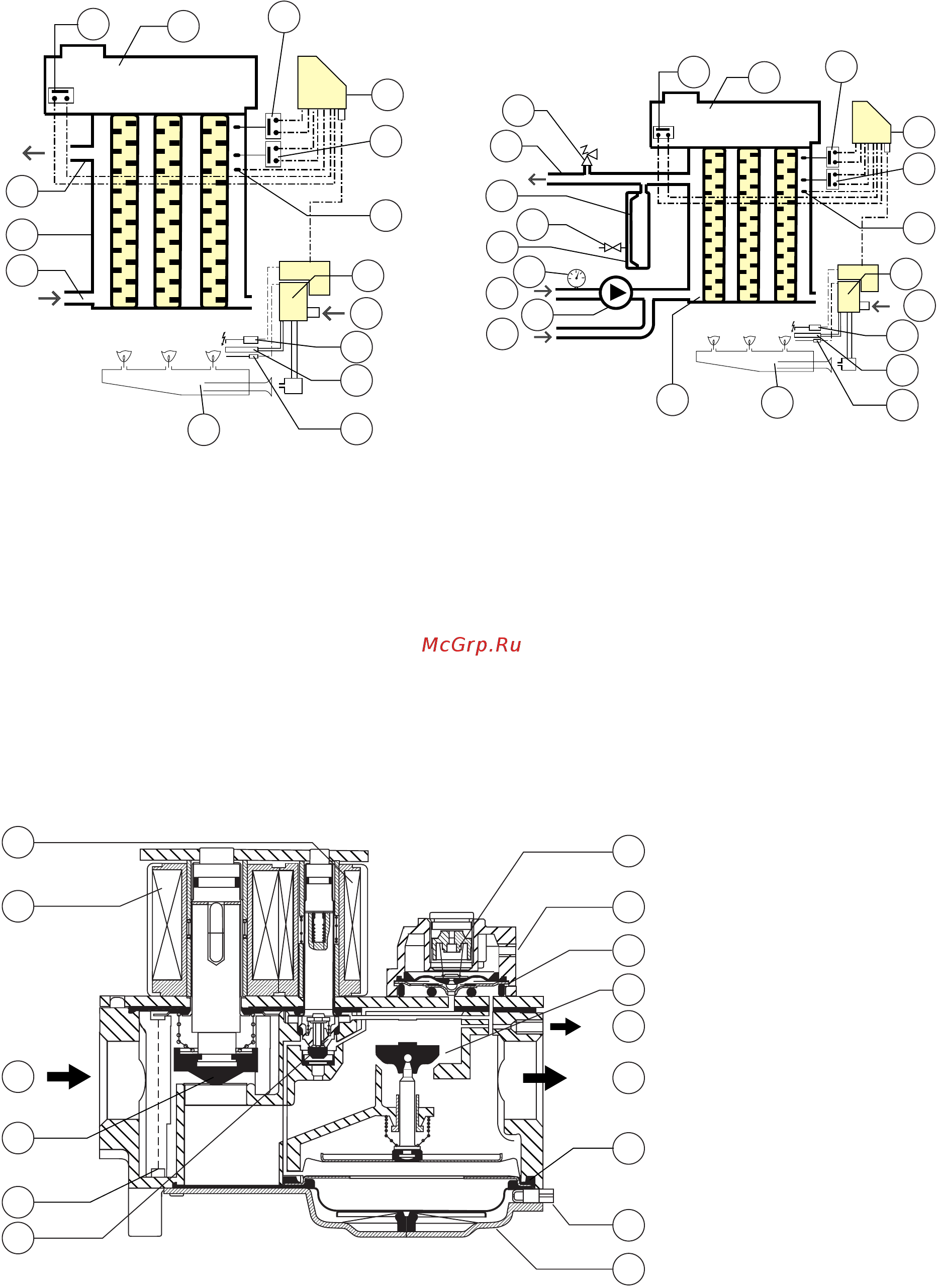

2.7 Схема котла, исполнение E
(от 14 до 56 кВт)
Рис. 2
2.8 Схема котла, исполнение EC
(от 14 до 28 кВт)
Рис. 3
2.9 Рабочая схема газовой арматуры
Рис 4
6 720 610 006-02.1O
39
46
38
6
58
75
86
34
101
95
2
1
3
35
41
6 720 610 006-03.1O
39
41
1
4
37
3
14
13
15
32
2
12
95
101
34
46
38
58
35
86
75
6
1 Секционный блок из
чугуна
2 Линия подачи
теплоносителя в
отопительной системе
3 Линия возврата
теплоносителя в
отопительный котел
4 Линия возврата
теплоносителя из
бойлера (EC)
6 Узел подключения к
газопроводу
12 Предохранительный
клапан (EC)
13 Расширительный сосуд
мембранного типа (EC)
14 Мембрана (EC)
15 Клапан для
пропускания азота (EC)
32 Манометр (EC)
34 Предохранительное
устройство с
ограничителем
нагрева
35 Индикация
температуры
37 Циркуляционный насос
(EC)
38 Электрод зажигания
39 Ионизационный
электрод
41 Горелка
46 Пусковая горелка
58 Газовая арматура с
монтированным
автоматом
регулирования газовой
топки
75 Котельный термостат
86 Распределительный
ящик
95 Контроль за
выхлопными газами
101 Коллектор выхлопных
газов, гарантирующий
течение потока
162
159
6
158
155
161
171
173
169
175
177
178
168
170
176
6 720 610 006-04.1O
6 Подвод газа
155 Газовый фильтр
158 Предохранительный
клапан, класс качества
"Б" ("B")
159 Катушка
предохранительного
клапана
161 Сервоклапан
162 Катушка сервоклапана
168 Мембрана
предохранительного
клапана
169 Мембрана регулятора
давления
170 Винт для настройки
стартовой мощности
171 Винт настройки
регулятора давления
(основная нагрузка)
173 Серворегулятор
давления
175 Главный клапан, класс
качества "Г" (D)
176 Мембрана стартовой
мощности
177 Выход к пусковой
горелке
178 Выход к основной
горелке
