Junkers Supraline K 34-8 E [18/24] Trz 12
![Junkers Supraline K 45-8 E [18/24] Trz 12](/views2/1556387/page18/bg12.png)
18 4 956

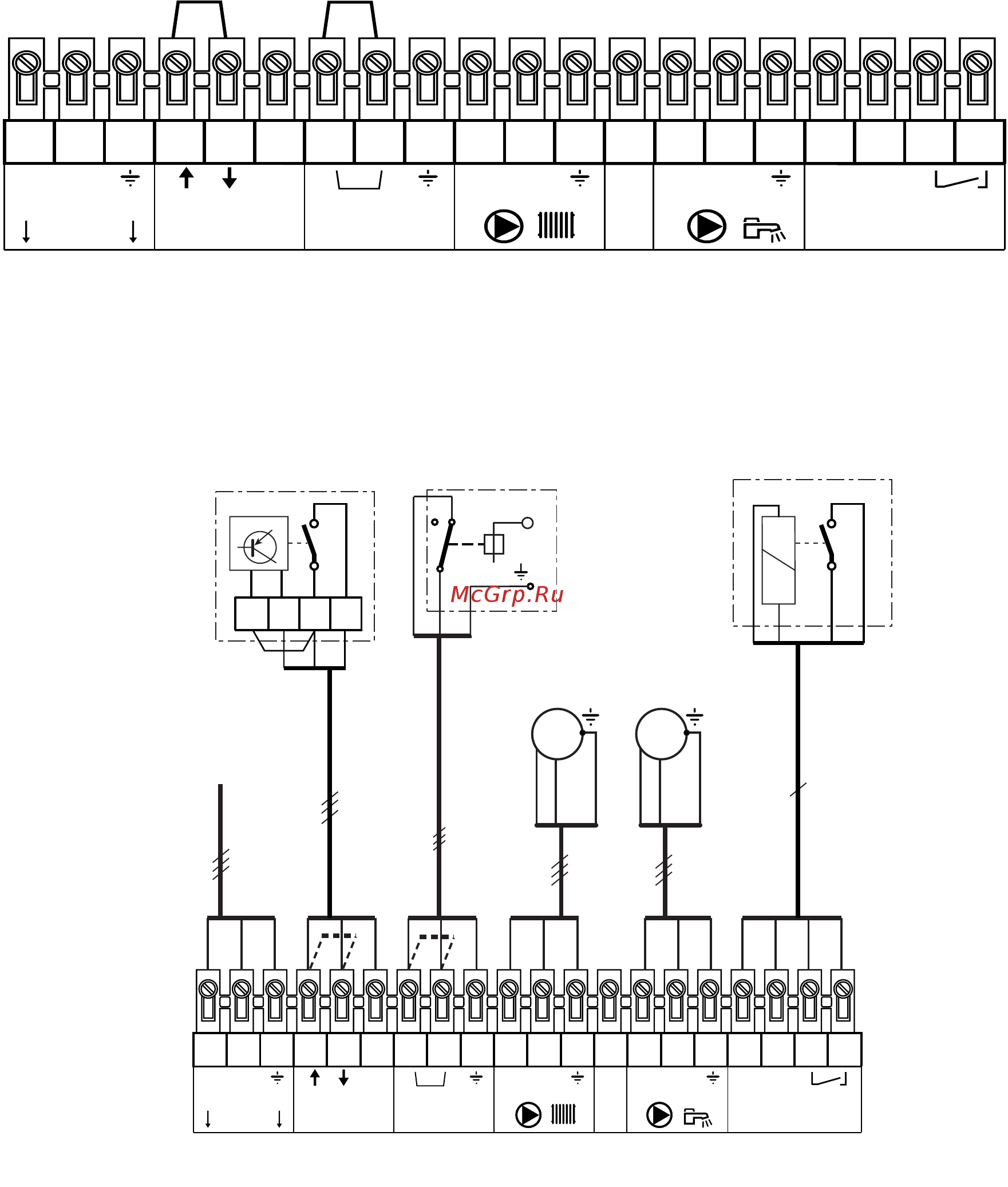

6.3.5 Клеммная колодка для подключения (состояние при поставке)
Рис 17
Схема подключения
(внешние элементы подключения)
Рис 18
Важно:
– Правильно подключить фазы сети.
– Общая электрическая нагрузка не должна
превышать значение, при котором производится
отключение предохранителем аппарата (3,15 A,
инерционный).
При более высокой величине потребляемого тока
произвести промежуточное включение реле.
– Яри подключении регулятора удалить штепсель-
перемычку между зажимом 4 и зажимом 5.
– Мостик между зажимом 7 и зажимом 8 удалить при
подключении предохранительного устройства для
отключения при недостатке воды.
6 720 610 006-17.1O
230V - 50Hz
KFA
1234 5 67
WMSTRZ 12
8 9 10 11 12 13 14 15 16 17 18 19 20
NLN NLNLNL
(3) (4) (2)
1∼
1234 5 67
WMSTRZ 12
8 9 10 11 12 13 14 15 16 17 18 19 20
NL
645
NNLNLNL
(3) (4) (2)
230V - 50Hz
KFA
230V/AC
M
1∼
M
1234
6 720 610 006-18.1O
WMS
UP LP
TRZ 12
TRZ 12 T/W
KFA
17
342
4
18 19 20
1)
2)
3)
KFA Управление котлом
LP Насос для подачи горячего теплоносителя для
подогрева бойлера
TRZ 12 Регулятор температуры в помещении
UP Циркуляционный насос отопительной
системы
WMS Предохранительное устройство для
отключения при недостатке воды
1) Нет возможности сочетания с системой
регулирования, реагирующей на погодные
условия
2) Только в сочетании с TA 120 E1, TA 122 E2 или
SVM1
3) Только в сочетании с регулятором, реагирующим
на погодные условия TA 122 E2
