Junkers Supraline K 34-8 E [5/24] Описание принципа работы
![Junkers Supraline K 45-8 E [5/24] Описание принципа работы](/views2/1556387/page5/bg5.png)
4 956
5
2.5 Описание принципа работы
Затребование тепла через котельный термостат
или через регулятор, реагирующий на
температуру в помещении или на погодные
условия:
• К автомату отопления подводится напряжение.
• Вследствие этого на электроде зажигания
возникает искра зажигания высокого напряжения.
• Предохранительный клапан котельной арматуры
открывается и пропускает объем газа,
необходимый для пусковой горелки.
• Искра зажигания зажигает выходящую на пусковой
горелке газовоздушную смесь.
Пусковой период безопасности:
• В течение пускового периода безопасности (t1) на
узле контроля горения появляется ионизационный
ток, который составляет минимум 0,9 µА.
• Главный клапан пропускает весь объем газа в
соответствии с выбранной настройкой блока
настройки номинального значения.
Примечание:
Работа аппарата при пуске
регулируется через винт настройки
стартовой мощности. Заводская
настройка этого винта соответствует
минимуму (см. раздел 9.3).
Контроль горения:
• Если в течение пускового периода безопасности,
составляющий примерно 55 секунд, не появится
пламя или сигнал о пламени на ионизационном
электроде, то производится отключение
автоматом регулирования газовой топки в целях
обеспечения безопасности.
Повторный пуск отопительной установки возможен
путем нажатия кнопки устранения неполадок,
размещенной на автомате регулирования газовой
топки под покрывающим элементом на лицевой
стороне аппарата.
• При слишком высокой температуре на линии
подачи теплоносителя предохранительное
устройство с ограничителем нагрева производит
аварийное отключение.
Затребование тепла подключенным
подогревателем для горячего водоснабжения
(бойлером):
• Насос в отопительном контуре отключается,
включается насос для подачи горячего
теплоносителя в бойлер (приоритетное
подключение системы аккумулирования тепла
(бойлера) через принадлежности SVM 1, TA 120 E1
или TA 122 E2).
• Заводская настройка времени продолжения
работы насосов после отключения подогрева
длительностью 3-х или 4-х минут предотвращает
срабатывание аварийного отключения в фазе
инерционного нагрева.

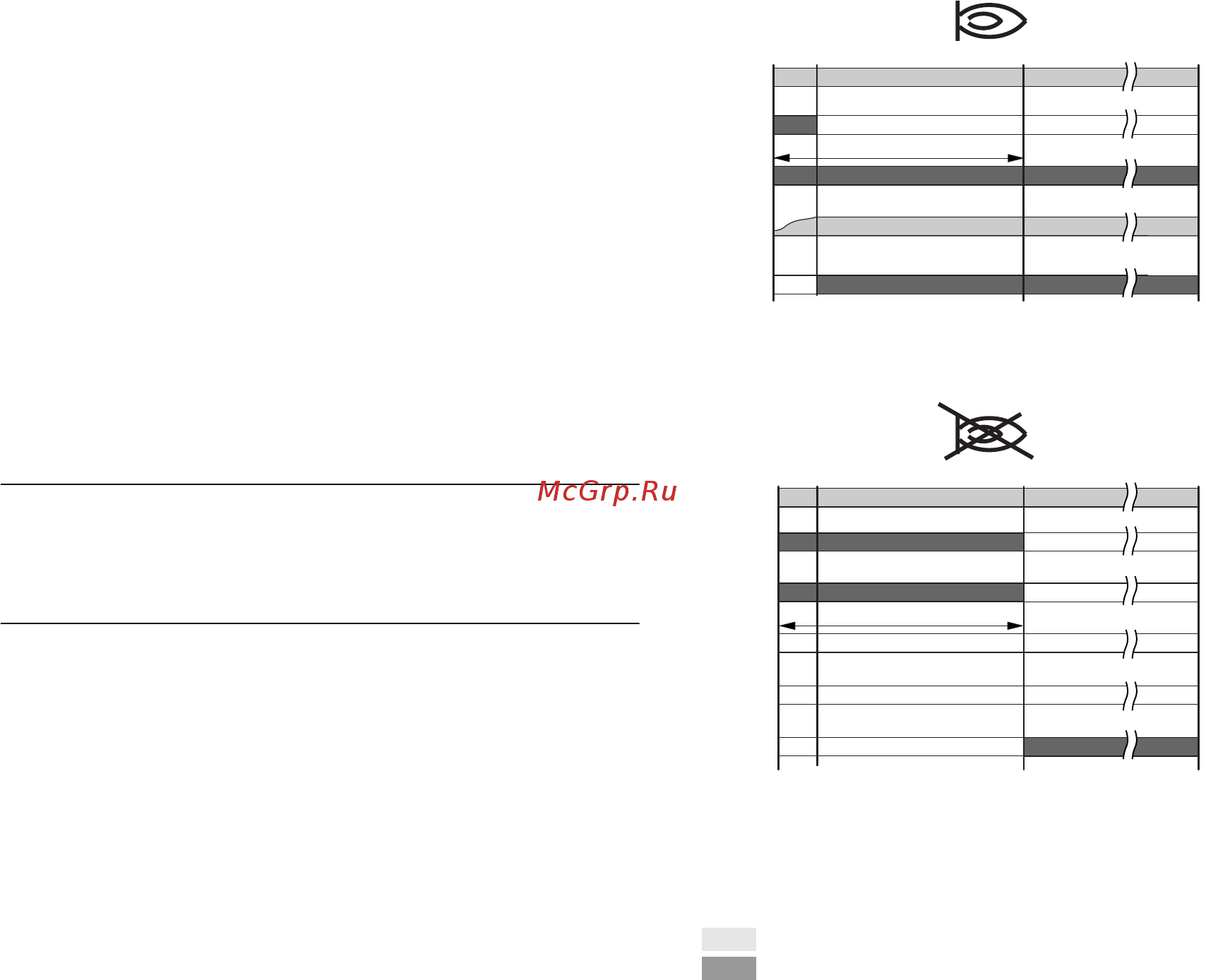

2.6 Выполнение программы на автомате
регулирования газовой топки
Рис. 1
Необходимые входные сигналы
Необходимые выходные сигналы на автомате
регулирования газовой топки
A Включение регулятора
B Образование пламени на пусковой горелке
C Положение в рабочем режиме
D Отключение регулятора
t
1
Пусковой период безопасности
(максимум 55 сек.)
1 Главный выключатель / регулятор
2 Зажигание
3 Клапан пусковой горелки
4 Узел контроля горения (минимум 0,9 µA)
5 Главный клапан
6 Индикация неисправностей
AB C D
t1
AB C D
t1
6 720 610 006-01.1O
1
2
3
4
5
1
2
3
4
5
6
