4 956 17
6.3 Электроподключение
6.3.1 Электропроводка на котле
Предписанные устройства регулирования,
управления и безопасности подключены проводкой и
проверены.
Вам остается выполнить подключение к электросети
230 В/50 Гц.
6.3.2 Подключение к сети
Электромонтажные работы, в частности меры по
технике безопасности, должны выполняться согласно
предписаниям Союза немецких электротехников
(VDE) №- 0100 и в соответствии с возможными
специальными предписаниями местных предприятий
энергоснабжения (Технические условия подключения
силовых электроустановок, (TAB).
VDE 0700 часть 1:
– Подключение к электросети выполнять
стационарно на клеммной колодке
распределительного ящика (нельзя использовать
штепсельную вилку с защитным контактом) через
разъединительное устройство с расстоянием
между контактами минимум 3 мм (напр.,
предохранители, силовой выключатель).
– На контуре электроподключения котла установить
предохранители на 6 A (если в этом контуре тока не
предусмотрено подключить другие и более
мощные потребители).
– На данных клеммных зажимах не подключать еще
другие потребители.
– На случай появления переменного тока
повреждения и пульсирующего постоянного тока
повреждения предусмотреть подходящий автомат
защитного отключения (FI).
Обратите внимание на правильное подключение
фаз. При неправильном подключении фаз котел
будет указывать неисправность.
Внимание: Перед началом работ по электрической
части принципиально требуется
отключить напряжение на узле
подключения к сети.
После открытия распределительного ящика
открывается доступ к соединительному блоку с
лицевой стороны.
– Кабель для подключения к сети и другие
присоединительные провода на 230 V подвести по
левой стороне котла, а провода низкого
напряжения подвести по правой стороне котла к
его лицевой стороне и к распределительному
ящику.
– Зафиксировать электропровода на боковых
стенках, накладывая по два бандажа.
– Бандажи закрываются протягиванием стопорной
части. Раскреплением стопорной части или ее
подтягиванием их можно раскрыть.
– Подключение к электросети выполнять на зажимах
L, N и PE на клеммной колодке распределительного
ящика. Для подключения к сети использовать
монтажный кабель с проводом массивного
сечения типа H05 VV-R 3 G 1,5 мм
2
.
– Кабель застраховать предусмотренными
элементами для разгрузки от усилий
натяжения. Все кабеля подвести через защитные
трубы к котлу без соприкосновения к последнему.
Указание общего типа:
При подключении бойлера с косвенным обогревом
или других дополнительных устройств всегда
соблюдать предусмотренную для этого
электрическую схему.
Подключение в этих случаях может отличаться от
настоящей инструкции по монтажу.
Мостики на клеммной колодке со стороны
присоединений, которые не приведены в схемах
подключения, необходимо удалить.
В распределительном ящике приложена актуальная
электромонтажная схема, которая соответствует
техническому состоянию котла при поставке.
Примечание: Провода под напряжением сети (230
В) и провода под низким
напряжением (линии подключения
чувствительных элементов) ни в коем
случае не держать в одном общем
кабеле или проводить через один и
тот же кабельный канал.
Выдерживать расстояние минимум
100 мм.
6.3.3 Двухфазные сети (сети "IT")
– Монтировать развязывающий трансформатор
(принадлежности, TTR 3) под клеммной колодкой в
распределительном ящике.
– Ионизационный провод снять с автомата
регулирования газовой топки и в данном месте
последовательно подключить места подключения
ионизационного провода развязывающего
трансформатора TTR 3.

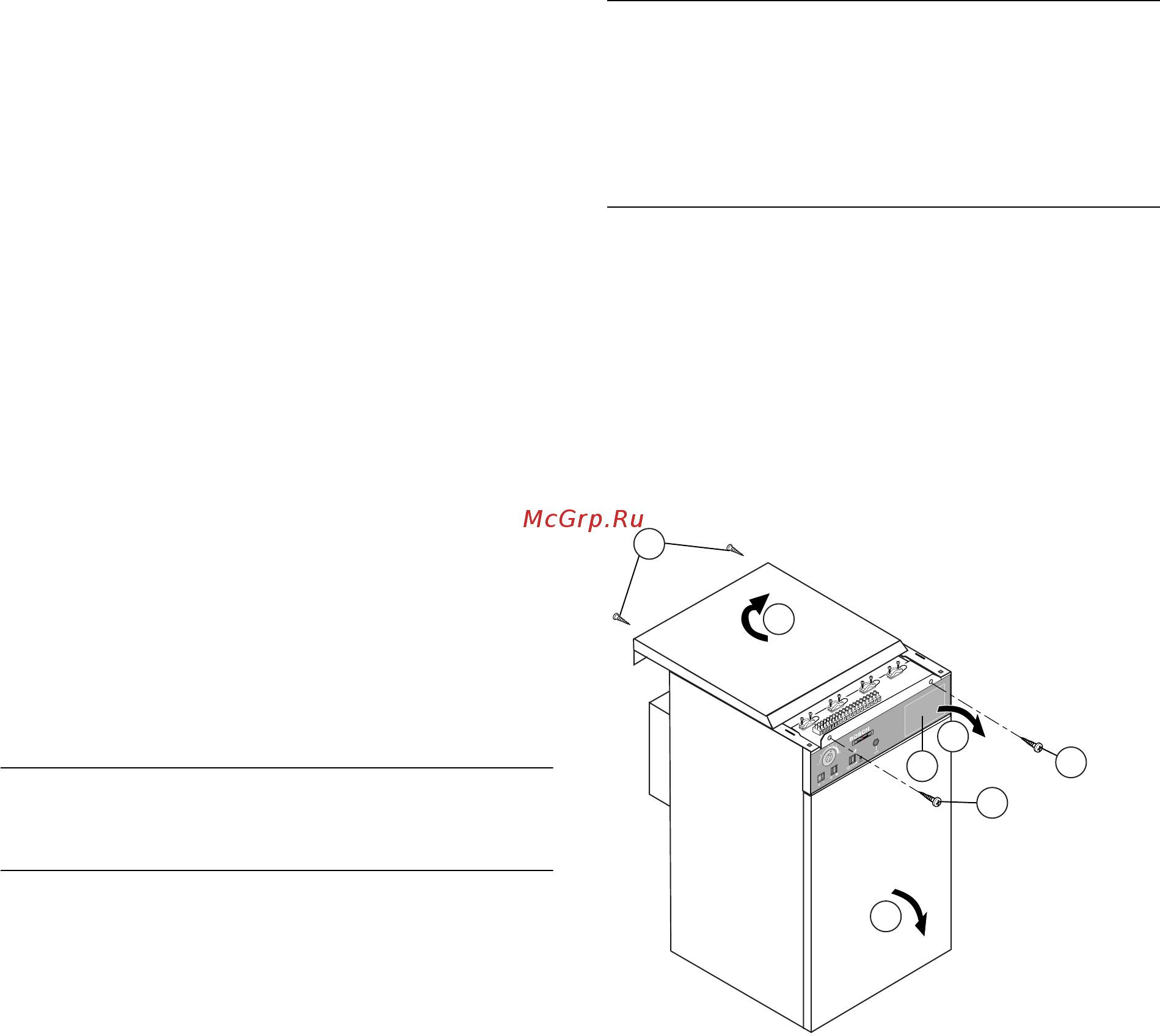

6.3.4 Открыть распределительный ящик
Рис. 16
– Отвинтить винты (A).
– Верхнее покрытие (B) отодвинуть назад и снять.
– Отвинтить винты (C) на распределительном ящике.
– Удалить покрытие лицевой стороны (D).
– Панель распределительного щита (E) откинуть
вперед.
6 720 610 008-16.1O
A
C
C
F
D
B
E
