4 956 13

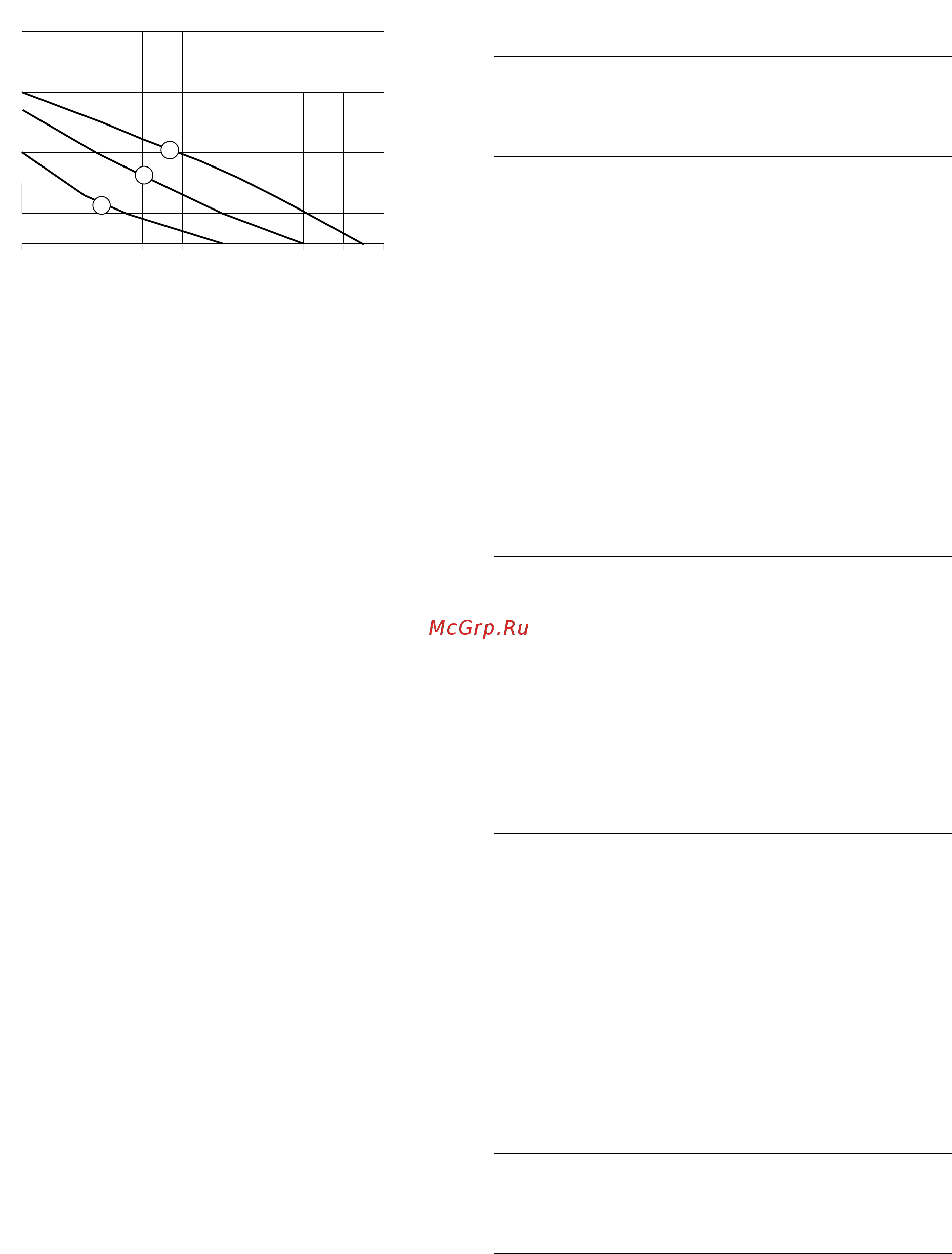

На рис. 7 показана производительность
монтированного циркуляционного насоса.
Рис. 7
mWS Напор (1 mWS = 0,1 бар)
Q (m
3
/h) Производительность
Вид исполнения котла E:
Расход тока насоса, поставляемого монтажной
фирмой, не должен превышать 2 A. При более
высоком расходе тока подключать промежуточное
реле. Если насос подключается к автономному
внешнему источнику электроэнергии теряется
возможность использования функции обеспечения
логичного режима работы насоса регуляторами из
состава принадлежностей.
– Циркуляционный насос выбрать в соответствии с
параметрами установки.
6.1.7 Предохранительное устройство для
отключения при недостатке воды
Отопительные системы, выполненные по стандарту
ДИН [DIN] 4751 часть 2, должны быть оснащены
аттестированным предохранительным устройством
для отключения при недостатке воды. В замен этому
могут быть использованы аттестированные
ограничители давления или устройства контроля за
течением потока.
При котлах серии KN ..-8 E/EC благодаря аттестации
типа аппарата можно отказаться от
предохранительного устройства для отключения при
недостатке воды.
Предохранительное устройство с ограничителем
нагрева предотвращает недопустимый нагрев
изоляции, теплообменника и путей прохода
выхлопных газов в случае работы всухую.
Производится аварийное отключение.
6.1.8 Блокировка естественной циркуляции
На установках с небольшими потерями давления и
статической высотой больше, чем 5 м над котлом, а
также при подключении косвенно подогреваемого
бойлера рекомендуется монтаж узла блокировки
естественной циркуляции или обратного клапана.
6.1.9 Установки с вентилями, управляемыми
термостатом
В сочетании с системой регулирования, которую
можно поставлять в качестве принадлежностей (см.
раздел 2.3), можно обеспечить энергоэкономичную
эксплуатацию при оптимальной эффективности
работы системы.
Для обеспечения эксплуатации с минимумом
неполадок:
– После циркуляционного насоса по направлению к
отопительной сети между линией подачи
теплоносителя и линией возврата теплоносителя
монтировать перепускной клапан.
Благодаря байпасу с автоматическим управлением
практически предотвращаются появление
погрешностей измерения в системе
регулирования отопительной системы и шум
течения потока, возникающий на седлах клапанов.
Примечание: Монтаж перепускного клапана
рекомендуется принципиально, в
том числе и на более старых
установках без вентилей,
управляемых термостатом.
Установки с управляемым по давлению
циркуляционным насосом:
По функциональным причинам здесь нельзя
использовать перепускной клапан. Для того, чтобы в
данном случае обеспечить обмывание датчиков
необходимо монтировать циркуляционный насос на
котле.
– Насос рассчитывать на, примерно, 30 % от
циркулирующего объема жидкости в сети.
6.1.10 Ограничение температуры по минимуму
Если температура поверхностей теплообмена котла
во время горения на более продолжительное время
опускается ниже точки росы:
– Оснащать установку подходящим устройством
ограничения температуры по минимуму в целях
профилактики появления повреждений из-за
низкотемпературной коррозии (например,
применяя блок из принадлежностей MB 40).
Примечание: Регуляторы TA 120 E1 и TA 122 E2,
реагирующие на погодные условия,
оснащены предварительно
настроенным устройством
ограничения температуры по
минимуму и функцией обеспечения
логичного режима работы насоса.
Функция обеспечения логичного
режима работы насоса позволяет
при понижении мощности
находиться в области температур на
линии подачи теплоносителя ниже
точки росы без появления
повреждений из-за температуры
ниже точки росы.
6.1.11 Подключение к газопроводу
– Очистить газопровод от монтажных остатков.
– Систему и узел подключения рассчитывать исходя
из расхода газа аппаратом-потребителем:
• Для природного газа согласно требованиям
Технических правил установки газовых
аппаратов (TRGI) G 600
• Для сжиженного газа согласно Техническим
рекомендациям для установок, работающих на
сжиженном газе" ТРФ (TRF) 1996.
– Испытание газопровода на герметичность
проводить без котла; испытательное давление не
сбрасывать через газовую арматуру.
Максимально допустимое испытательное
давление для газовой арматуры: 60 мбар.
Примечание: В относительно старых газовых сетях
мы рекомендуем предвключение
газового фильтра с большой
поверхностью и малыми потерями
давления.
6.1.12 Установки, работающие на сжиженном
газе, устанавливаемые на уровне земли
Аппарат соответствует требованиям Технических
рекомендаций для установок, работающих на
сжиженном газе (TRF) № 1996, раздел 7.7 при
установке его на уровне земли.
6 720 610 006-07.1O
1
0 0,5 1 1,5 2 2,5 3 3,5 4 4,5
2
3
4
5
6
UPS 25-50 130
R1", max. 110°C
1
2
3
3
Q (m /h)
mWS
