— 32 —
Pos: 70 /DinA4 - Anleitungen Onli ne/Ueberschrif ten/2./Geraet eeinstellungen @ 18\mod_1 302768847744_ 15.docx @ 1035 48 @ 2 @ 1
4.5 Настройка устройства
Pos: 71 /DinA4 - Anleitungen Onli ne/Ueberschrif ten/3./Abschlus swiderstand @ 19\mod_1 321958079906_15 .docx @ 1100 83 @ 3 @ 1
Pos: 72 /DinA4 - Anleitungen Onli ne/Inhalt/KN X/DoorEntry/Be dienung/Abschl usswiderstand se tzen 83220- AP-xxx @ 1 9\mod_131072 3392369_15.d ocx @ 1078 41 @ @ 1

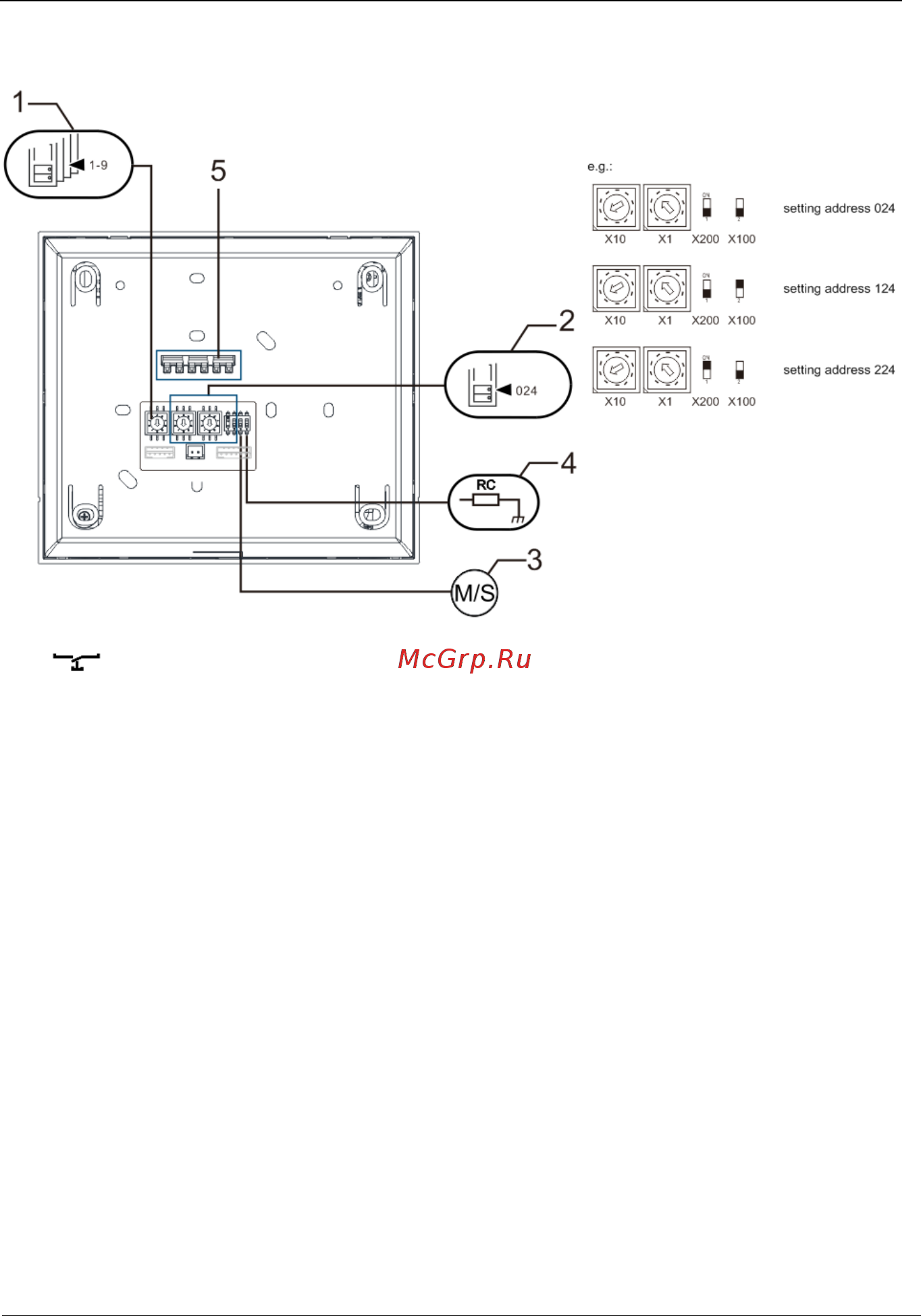

Рис.
.
Pos: 74 /DinA4 - Anleitungen Onli ne/Inhalt/KN X/DoorEntry/Be dienung/Mast er/Slave Schalter s etzen 83220-AP- xxx @ 19\mod_1310 723320966_1 5.docx @ 10 7833 @ @
1. "Station(Блок)"
Переключатель для установки адреса наружного блока по умолчанию.
2. X10 X1
Переключатели для установки адресов (значений десятков и единиц)
внутреннего блока.
X200 X100
Dip-переключатели для установки адресов (значений сотых) внутреннего блока.
3. "Master /Slave function(Функция ведущего/ведомого)"
Только один внутренний блок в каждой квартире необходимо настраивать в
качестве «ведущего» (переключатель необходимо установить в положение
M/S on). Все дополнительные внутренние блоки в одной квартире необходимо
настраивать в качестве «ведомых» (переключатель необходимо установить в
положение M/S off).
4. "Terminal resistor(Оконечный резистор)"
При установке видеосистем или смешанных аудио/видеосистем
переключатель необходимо установить в положение RC on на последнем
устройстве в линии.
5. a b = соединение шины
= соединение с дверным звонком
DC GND = дополнительный источник питания
6. Разъем для индукционной петли
