Установочные размеры

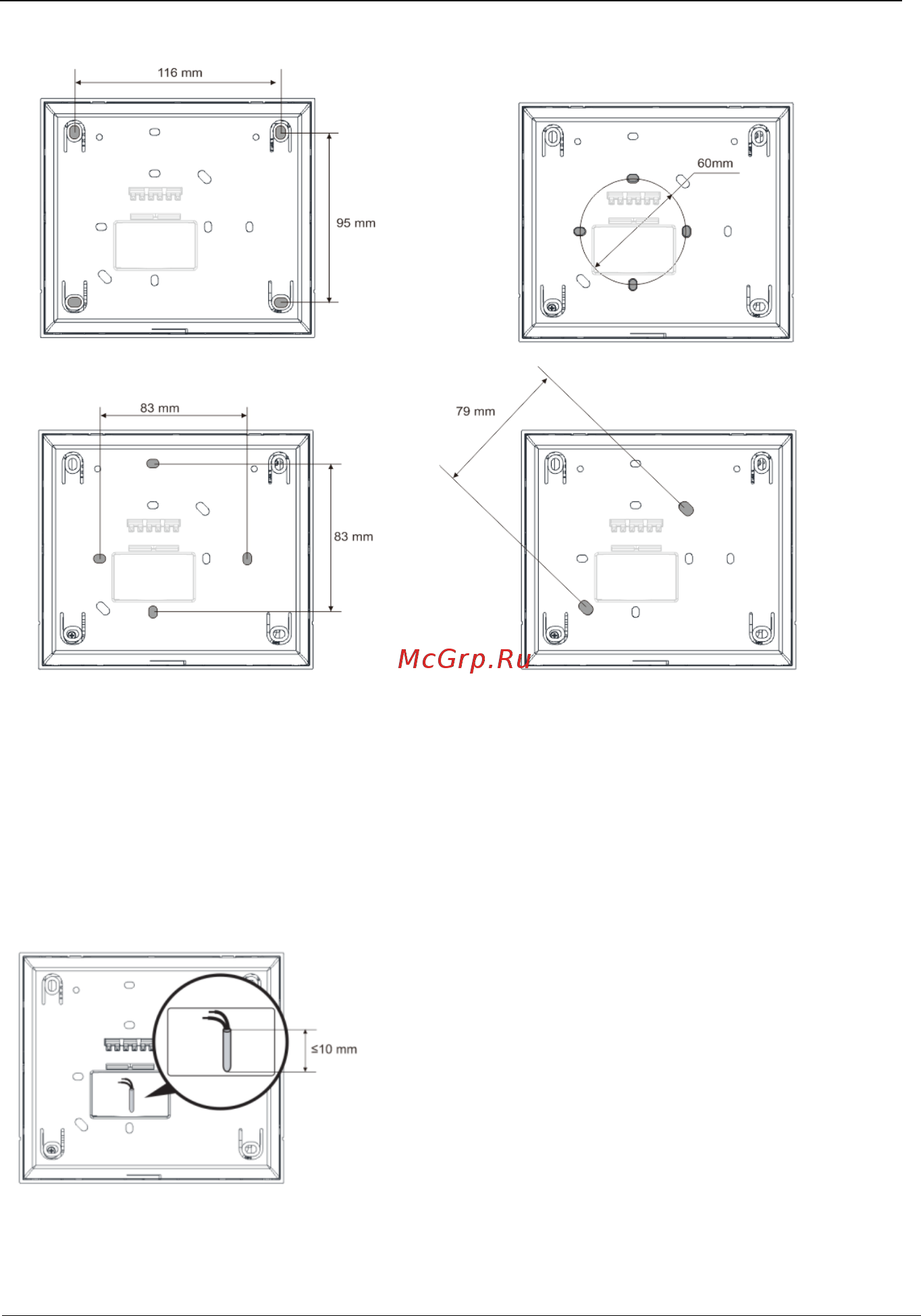

1. В основании устройства имеются отверстия под винты для крепления на стену

в соответствии с приведенными выше размерами.

2. Кроме того, основание устройства можно закрепить на имеющемся корпусе

для установки с утапливанием.

Размеры совместимых корпусов для установки с утапливанием приведены на

схемах выше.

Проводка

Закрепите основание устройства и подсоедините его согласно схеме. Длина

изолированного участка конца кабеля не должна превышать 10 мм.
