ABB-Welcome M

Монтаж/установка

— 14 —

1. В основании устройства имеются отверстия под винты для крепления на

стену в соответствии с приведенными выше размерами.

2. Кроме того, основание устройства можно закрепить на имеющемся корпусе

для установки с утапливанием. Размеры совместимых корпусов для

установки с утапливаением приведены выше.

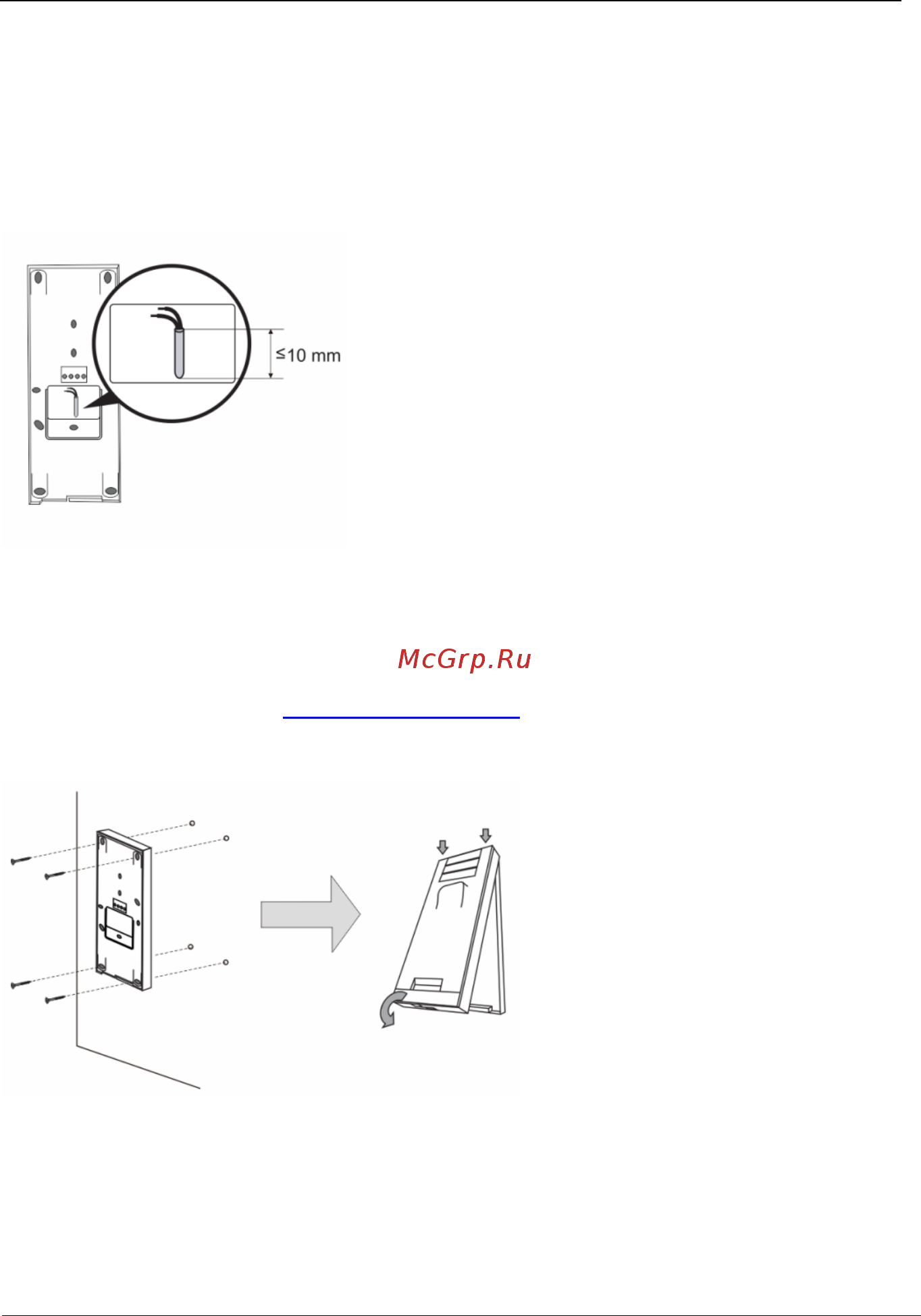

Проводка

Закрепите основание устройства и подсоедините его согласно схеме. Длина

изолированного участка конца кабеля не должна превышать 10 мм.

Настройки

Настройте адреса предпочтительных наружных блоков и адрес внутреннего блока

на перемычке (см. главу «Настройка устройства»).

Установка на стену

1. Прикрепите основание устройства на стену.

2. Установите верхнюю часть устройства на основание и закрепите до щелчка:

установите верхнюю часть устройства на крепежные направляющие и

надавите на нижнюю часть, так чтобы она вошла в основание и

зафиксировалась в зажимах.
