4.3 Настройка устройства
Pos: 71 /DinA4 - Anleitungen Online/Ueberschriften/3./Abschlusswiderstand @ 19\mod_1321958079906_15.docx @ 110083 @ 3 @ 1
Pos: 72 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Bedienung/Abschlusswiderstand setzen 83220-AP-xxx @ 19\mod_1310723392369_15.docx @ 107841 @ @ 1
Рис.
2
.
Pos: 74 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Bedienung/Master/Slave Schalter setzen 83220-AP-xxx @ 19\mod_1310723320966_15.docx @ 107833 @ @

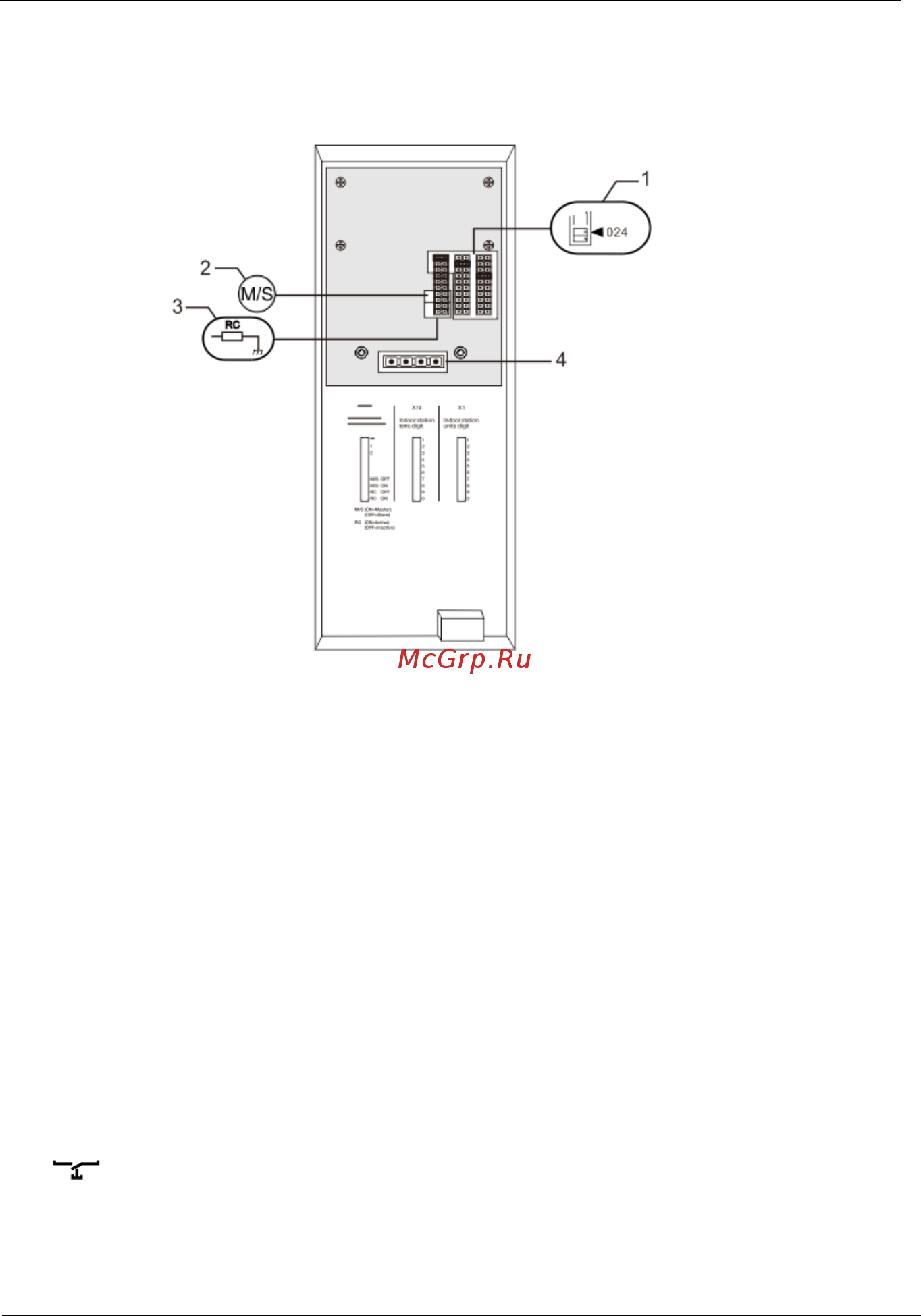

1. X100 X10 X1
Перемычка для установки адреса внутреннего блока.
ПРИМЕР: установка адреса 024
2. Функция" Master /Slave (ведущего/ведомого) "
Только один внутренний блок в каждой квартире необходимо настраивать в
качестве «ведущего» (перемычку необходимо установить в положение M/S Вк
л). Все дополнительные внутренние блоки в одной квартире должны быть
настроены в качестве «ведомых» (перемычку необходимо установить в
положение M/S Выкл).
3. Оконечный резистор
При установке видеосистем или смешанных аудио/видеосистем перемычку
необходимо установить в положение RC Вкл на последнем устройстве в
линии.
4. a b = соединение шины
= соединение с дверным звонком
