3 Механический монтаж
3.1 Распаковка
3.1.1 Поставляемые компоненты
Комплектность поставки может отличаться в
зависимости от конфигурации изделия.
•
Убедитесь, что поставляемое оборудование и
сведения на паспортной табличке
соответствуют подтвержденному заказу.
•
Осмотрите упаковку и преобразователь
частоты и убедитесь в отсутствии
повреждений, вызванных нарушением правил
транспортировки. При наличии любых
повреждений предъявите претензии
перевозчику. Сохраните поврежденные
компоненты до прояснения ситуации.
130BE616.12
V LT
Made in Denmark
T/C: FC-280PK37T4E20H1BXCXXXSXXXXAX
0.37kW 0.5HP
IN: 3x380-480V 50/60Hz, 1.2/1.0A
OUT: 3x0-Vin 0-500Hz, 1.2/1.1A
IP20
P/N: 134U2184 S/N: 691950A240
Midi Drive
www.danfoss.com
CAUTION/ATTENTION:
WARNING/AVERTISSEMENT:
See manual for special condition/mains fuse
Voir manual de conditions speciales/fusibles
5AF3 E358502 Ind.contr.Eq. Enclosure: See manual
Stored charge, wait 4 min.
Charge r
é
siduelle, attendez 4 min.
4
1
2
12
14
10
11
3
5
6
8
17
19
18
16
15
9
13
7
R
US LISTED
Functional
Safety
Type
Approved
www.tuv.com
ID 0600000000

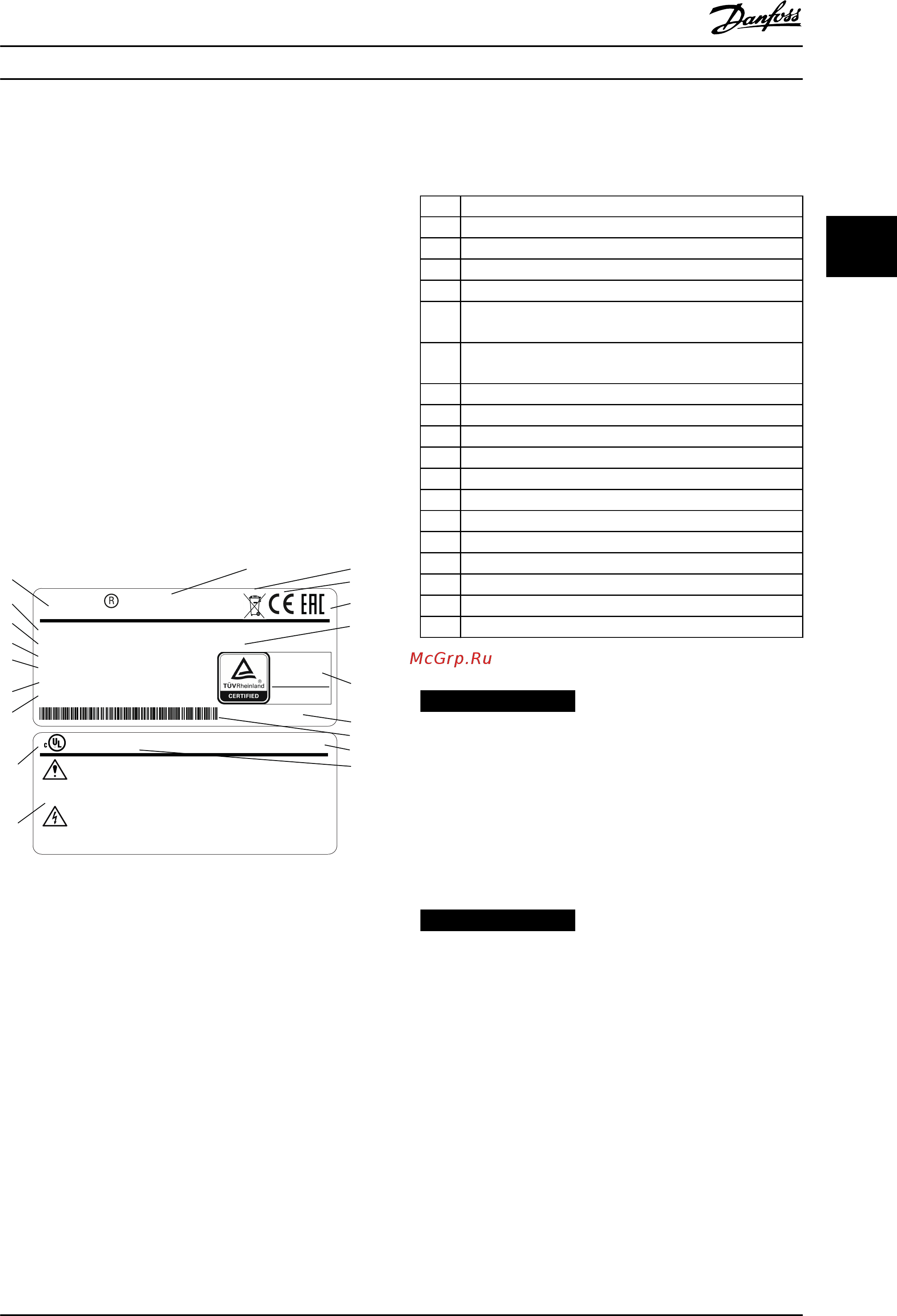

Рисунок 3.1 Паспортная табличка изделия (пример)
1 Логотип изделия
2 Наименование изделия
3 Номер для заказа
4 Номинальная мощность
5 Номинальная мощность
6
Входное напряжение, частота и ток (при низком/
высоком напряжении)
7
Выходное напряжение, частота и ток (при низком/
высоком напряжении)
8 Номинал IP
9 Страна изготовления
10 Серийный номер
11 Логотип EAC
12 Маркировка CE
13 Логотип TÜV
14 Утилизация
15 Штрихкод
16 Шифр типа корпуса
17 Логотип UL
18 Шифр UL
19 Предупреждения
Таблица 3.1 Паспортная табличка изделия (пример)
УВЕДОМЛЕНИЕ
Запрещается снимать паспортную табличку с
преобразователя частоты (будет утеряна гарантия).
3.1.2 Хранение
Обеспечьте выполнение всех требований к хранению.
Подробнее см. в глава 9.4 Условия окружающей среды.
3.2
Условия установки
УВЕДОМЛЕНИЕ
В случае установки преобразователя частоты в
местах, где в воздухе содержатся капли жидкости,
твердые частицы или вызывающие коррозию газы,
убедитесь, что номинал IP/тип устройства
соответствуют окружающим условиям. Несоблюдение
требований к условиям окружающей среды может
привести к сокращению срока службы
преобразователя частоты. Убедитесь, что требования
к влажности воздуха, температуре и высоте над
уровнем моря соблюдены.
Вибрационные и ударные воздействия
Преобразователь частоты удовлетворяет требованиям,
предъявляемым к устройствам, монтируемым на стене
или на полу в производственных помещениях, а также в
щитах управления, закрепляемых болтами на стене или
на полу.
Механический монтаж Руководство по эксплуатации
MG07A250 Danfoss A/S © 03/2016 Все права защищены. 9
