Подробное описание различных окружающих условий
см. в глава 9.4 Условия окружающей среды.
3.3 Установка
УВЕДОМЛЕНИЕ
Ошибка монтажа может привести к перегреву и
снижению уровня производительности.
Охлаждение
•
В верхней и нижней части преобразователя
следует оставить зазор 100 мм для доступа
охлаждающего воздуха.
Подъем
•
Чтобы определить способ безопасного
подъема, проверьте массу устройства, см.
глава 9.9 Типы корпусов, номинальная
мощность и размеры.
•
Убедитесь, что подъемное устройство подходит
для выполнения этой задачи.
•
В случае необходимости воспользуйтесь
подъемно-транспортным оборудованием,
краном или вилочным подъемником с такой
номинальной мощностью, которая позволит
переместить устройство.
•
Для подъема устройства воспользуйтесь
транспортными кольцами, если они входят в
комплект поставки.
Монтаж
Чтобы адаптировать монтажные отверстия VLT
®
Midi
Drive FC 280, обратитесь к местному поставщику Danfoss
и закажите отдельную заднюю панель.
Установка преобразователя частоты:
1. Убедитесь, что место, подготовленное для
монтажа, выдержит вес устройства.
Преобразователи частоты могут быть
установлены без зазора вплотную друг к другу.
2. Установите устройство как можно ближе к
двигателю. Кабели двигателя должны быть как
можно более короткими.
3. Для обеспечения надлежащей циркуляции
охлаждающего воздуха установите устройство
вертикально на устойчивую ровную
поверхность или прикрепите к дополнительной
задней панели.
4. Если на устройстве имеются монтажные
отверстия для настенного монтажа,
используйте их.
УВЕДОМЛЕНИЕ
Размеры и расположение монтажных отверстий см. на
глава 9.9 Типы корпусов, номинальная мощность и
размеры.
3.3.1 Монтаж рядом вплотную
Монтаж рядом вплотную
Все блоки VLT
®
Midi Drive FC 280 могут быть
установлены вертикально или горизонтально вплотную
друг к другу боковыми поверхностями. Блокам не
требуется охлаждение со стороны боковых
поверхностей.
130BE615.11

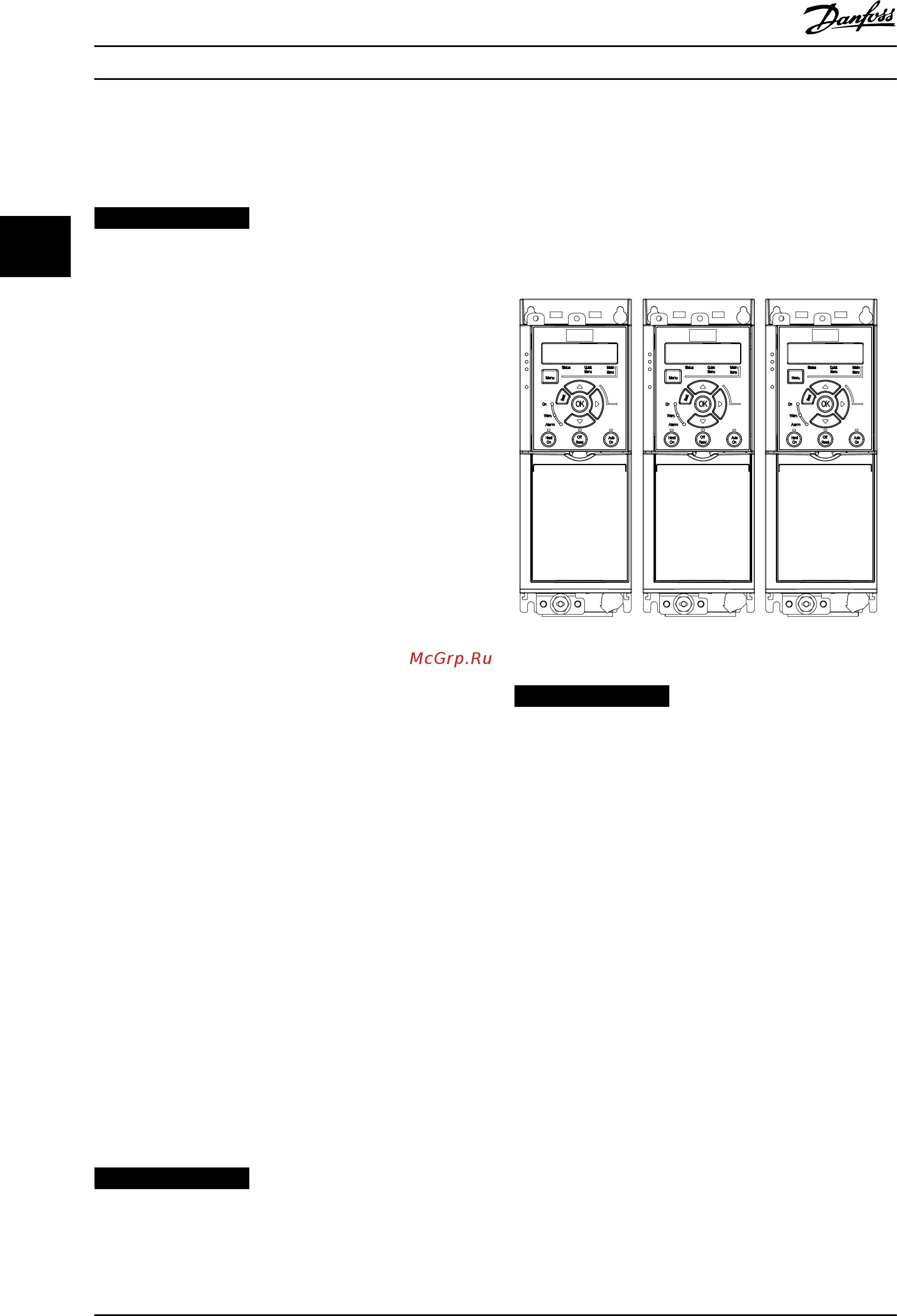

Рисунок 3.2 Монтаж рядом вплотную
УВЕДОМЛЕНИЕ
ОПАСНОСТЬ ПЕРЕГРЕВА
Если используется комплект для переоборудования
IP21, установка блоков вплотную друг к другу
боковыми поверхностями может привести к
перегреву и повреждению устройств.
•
Избегайте установки блоков вплотную друг к
другу, если используется комплект для
переоборудования IP21.
3.3.2 Комплект развязки шины
Комплект развязки шины предоставляет средства для
механического закрепления и электрического
экранирования кабелей для следующих вариантов
кассеты управления:
•
Кассета управления с PROFIBUS
•
Кассета управления с PROFINET
•
Кассета управления с CANopen
•
Кассета управления с Ethernet
Каждый комплект развязки шины содержит 1
горизонтальную развязывающую панель и 1
вертикальную развязывающую панель. Установка
вертикальной развязывающей панели необязательна.
Вертикальная развязывающая панель обеспечивает
лучшую механическую поддержку для кабелей и
разъемов PROFINET и Ethernet.
Механический монтаж
VLT
®
Midi Drive FC 280
10 Danfoss A/S © 03/2016 Все права защищены. MG07A250
