130BE232.11

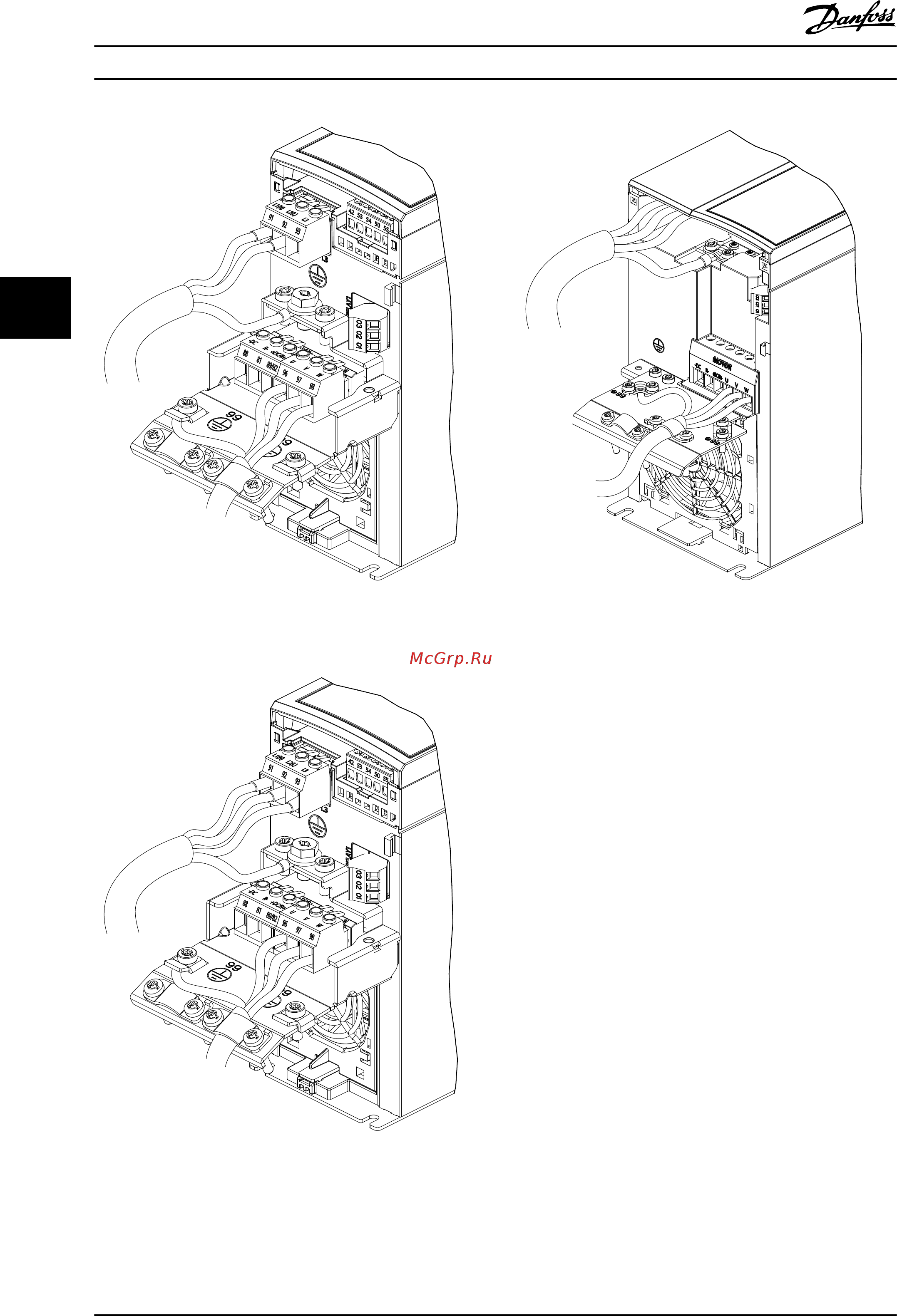

Рисунок 4.6 Подключения сетевого питания, двигателя и
заземления в однофазных блоках
130BE231.11
Рисунок 4.7 Подключения сетевого питания, двигателя и
заземления в трехфазных блоках
130BE804.10
Рисунок 4.8 Подключения сетевого питания, двигателя и
заземления в трехфазных преобразователях частоты (K4,
K5)
4.7
Подключение сети переменного тока.
•
Размер проводов зависит от входного тока
преобразователя частоты. Максимальные
размеры проводов см. в
глава 9.1 Электрические характеристики.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
Процедура
1. Подключите кабели сети переменного тока к
клеммам N и L в однофазных блоках (см.
Рисунок 4.6) или клеммам L1, L2 и L3 в
трехфазных блоках (см. Рисунок 4.7).
2. В зависимости от конфигурации оборудования
подключите входное питание к силовым
входным клеммам или к входному
разъединителю.
3. Заземлите кабель в соответствии с
инструкциями по заземлению, изложенными в
глава 4.3 Заземление.
4. При питании от сети, изолированной от земли
(IT-сеть или плавающий треугольник), или от
сети TT/TN-S с заземленной ветвью
(заземленный треугольник), обязательно
удалите винт фильтра ВЧ-помех. Это позволяет
Электрический монтаж
VLT
®
Midi Drive FC 280
18 Danfoss A/S © 03/2016 Все права защищены. MG07A250
