130BD391.11
1
2
3
4
5
6
78
9
10
Reset
Auto
On
Hand
On
OK
Back
Menu
Status Quick
Menu
Main
Menu
PE
U
V
W
L1
L2
L3
PE
1 PLC 6 Минимальное расстояние между кабелями управления, кабелем
электродвигателя и кабелями сети питания составляет 200 мм.
2 Преобразователь частоты 7 Двигатель, 3 фазы и защитное заземление
3 Выходной контактор (не рекомендуется) 8 Сеть однофазная или трехфазная, а также усиленное защитное
заземление
4 Рейка заземления (защитное заземление) 9 Подключение элементов управления
5 Экранирование кабеля (зачищено) 10 Кабель выравнивания потенциалов, минимум 16 мм² (6 AWG)

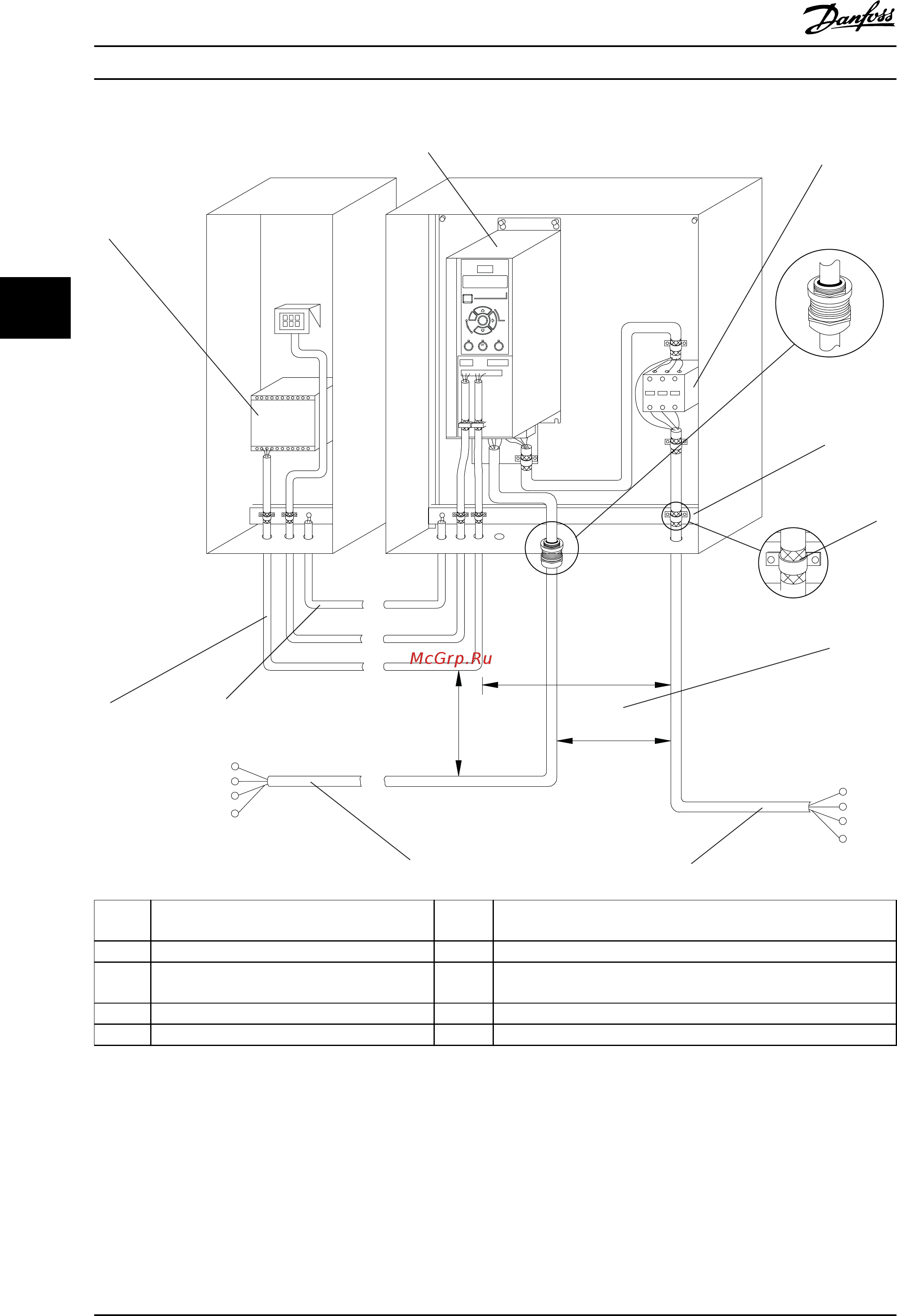

Рисунок 4.3 Типовые электрические соединения
Электрический монтаж
VLT
®
Midi Drive FC 280
16 Danfoss A/S © 03/2016 Все права защищены. MG07A250
