КОМПЛЕКТУЮЩИЕ

2.5.2 ТЕРМОСТАТ DANFOSS RT 124 (Рис. 5)

электрический выключатель имеет три винта

2-1-3 справа налево, Соединение 2-1 исполь-

зуется при температуре ниже минимальной и

до максимальной. Соединение 2-3 использу-

ется для температуры выше максимальной.

Калибровка термостата

a. Вращать ручку до тех пор, пока стрелка на

шкале не достигнет значения температу-

ры, при котором должна включаться го-

релка;

b. Снять крышку

термостата и установить

барабан на значении, выбранном для

дифференциала (остановка горелки) в со-

ответствие с диаграммой на Рис. 5a.

Дифференциал суммируется на значении,

зафиксированном в пункте a.

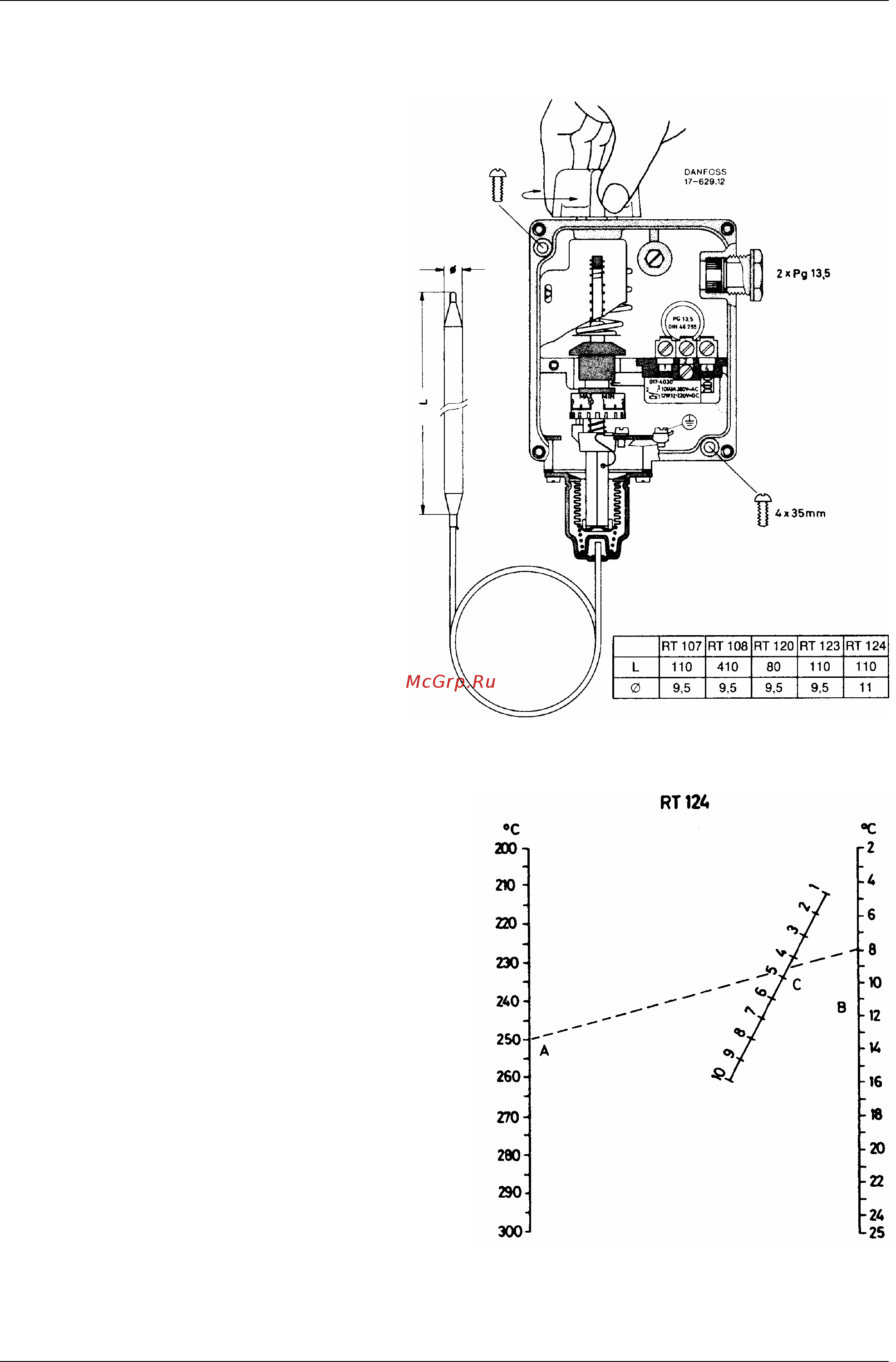

Рис. 5

Пример:

• СТРЕЛКА ШКАЛЫ 280 °C

• СТРЕЛКА БАРАБАНА 1 соответствует 3 °C

Означает:

• ОСТАНОВКА ГОРЕЛКИ: 283 °C

• ВКЛЮЧЕНИЕ ГОРЕЛКИ: 280 °C

Так как термостат DANFOSS используется в стан-

дартных устройствах как предохранительный термо-

стат, барабан ставится на 1, т.е. с дифференциалом

близким к нулю.

Рис. 5a
