ICI Caldaie OPX 3000 REC [6/22] Комплектующие

КОМПЛЕКТУЮЩИЕ

Рис. 3 - НАСОС ETANORM SY

Наименование деталей

№. Наименование № Наименование № Наименование

102 Спиральный корпус 400.1-4 Прокладка 902.1-2 Шпилька

163 Нагнетательный колпак 411 Кольцо прокладки 903 Резьбовая заглушка

183 Опора 433 Механический герметик 920.1-3 Шестигранная гайка

210 Вал 502.1-2 Кольцо герметичности 930 Эластичная шайба

230 Ротор 507 Кольцо распыления 932.1-2 Предохранит.кольцо

321 Шарикоподшипник 529 Защитная втулка 940.1 Язык

330 Кронштейн 545 Проточный подшипник 940.2 Язык

350 Корпус подшипника 550 Шайба 1M Соединение для манометра

360 Колпачок 901.1-2 Шестигранный винт 6B Слив сопровождающей жидкости

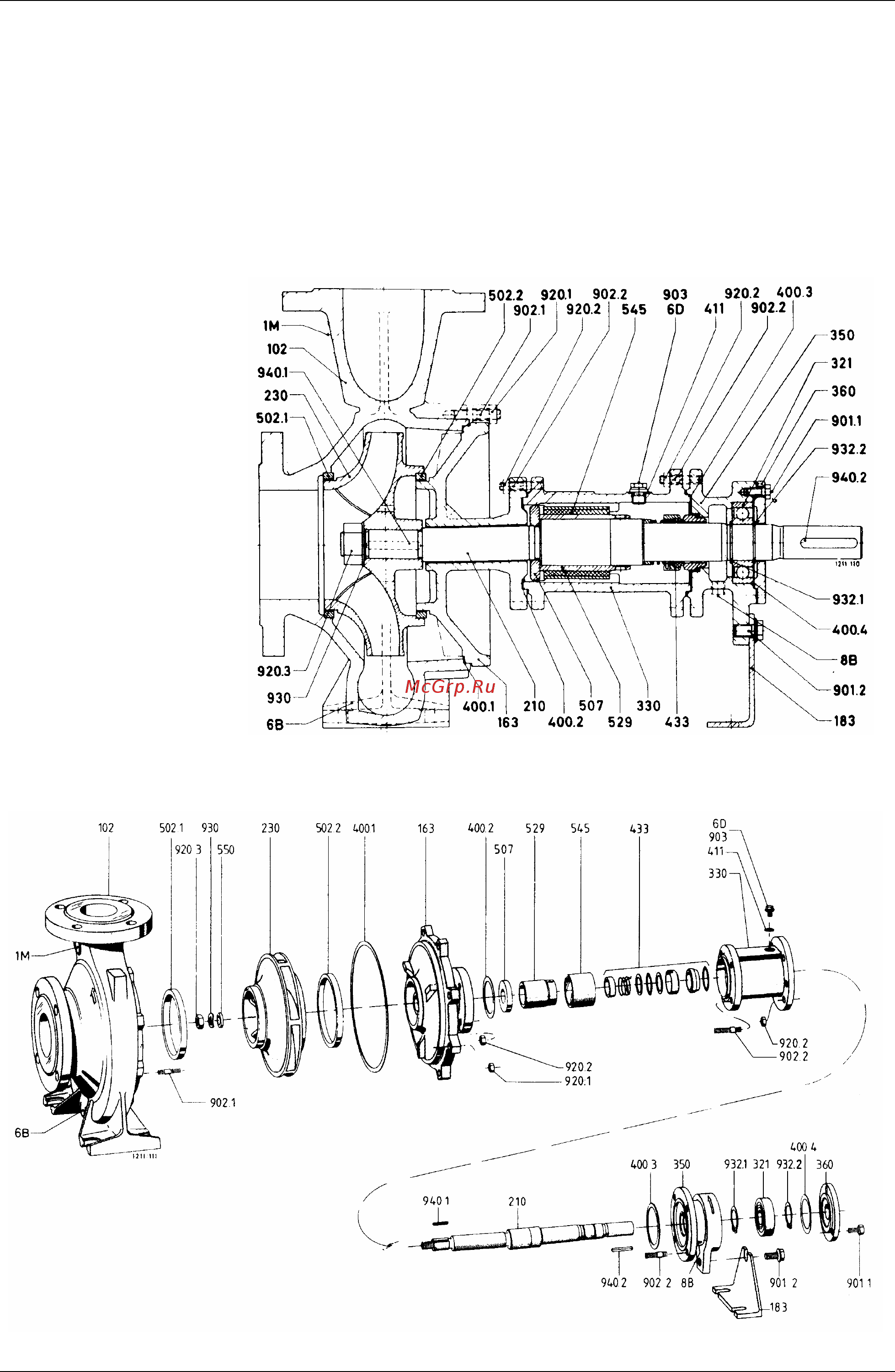

Чертеж в разрезе

Детальный чертеж
