ICI Caldaie OPX 3000 REC [19/22] Испаритель
![ICI Caldaie OPX 3000 REC [19/22] Испаритель](/views2/1557436/page19/bg13.png)
ИСПАРИТЕЛЬ
17
7.1.2 ПРЕДОХРАНИТЕЛЬНОЕ (БЛОКИРУЮЩЕЕ) РЕЛЕ ДАВЛЕНИЯ
Настраивается на давлении больше максимального давления регулирующего реле давления, но все-
гда меньше давления открытия предохранительных клапанов.
Предохранительное реле давления запускается в случае неисправности регулирующего реле
давления и останавливает горелку. Повторный запуск горелки происходит только после того, как
давление воды снизится и выполнена последующая ручная перезарядка на шкафу управления.
Настройка данного
реле давления аналогична настройке регулирующего реле давления, но с одним
различием: необходимо установить указатель барабана на 1, т.е. с дифференциалом практически
равным нулю.

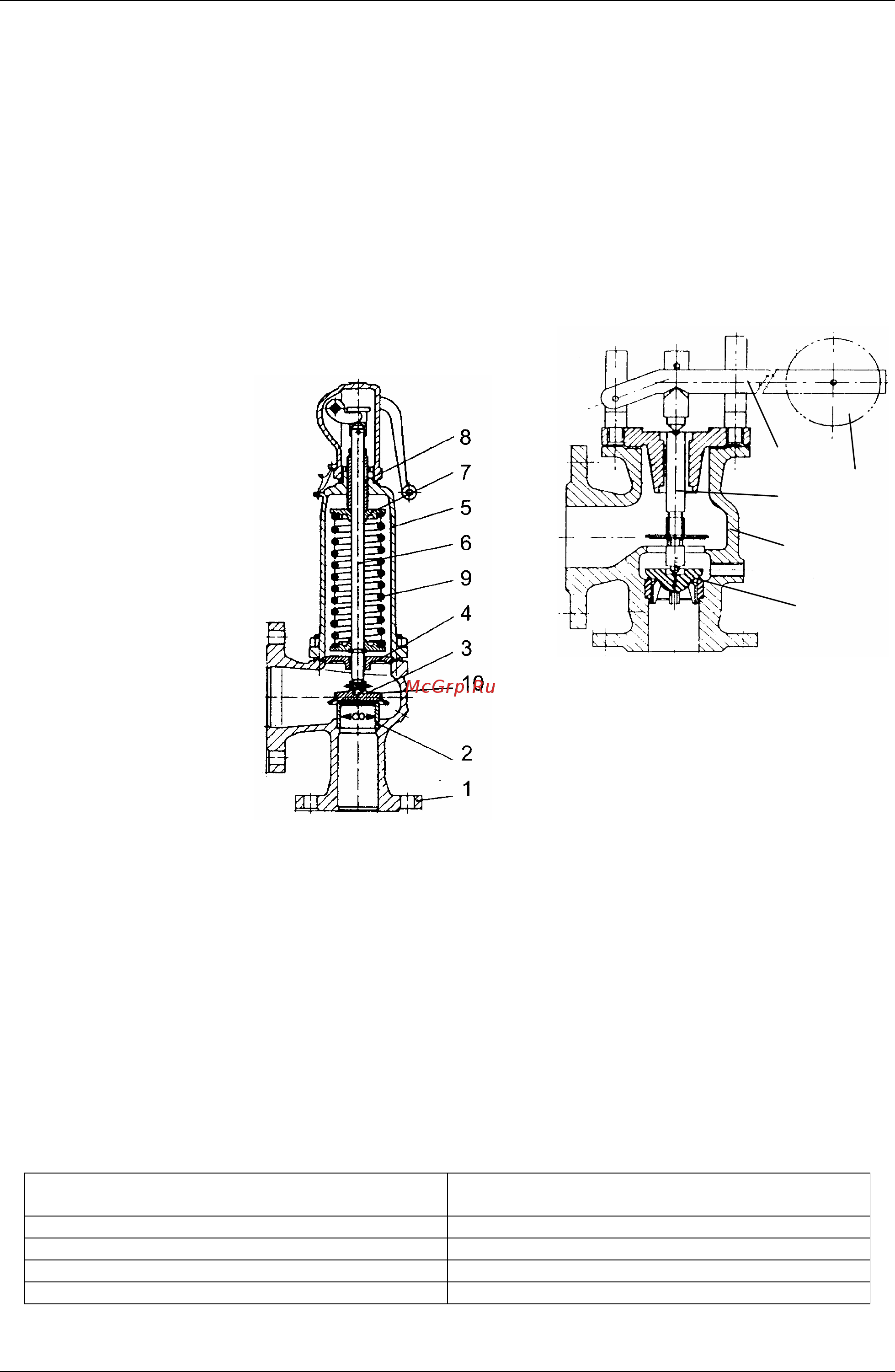

7.1.3 ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ
Предназначены для слива пара при достижении максимального проектного давления. Предохрани-
тельный клапан, установленный на испарителе, может быть
следующих типов:
• пружинного (Рис. 11)
или
• рычажного (Рис. 12)
Описание
1. Корпус
2. Гнездо
3. Затвор
4. Тарелка
5. Кожух
6. Ось
7. Упорный подшипник
8. Регуляционный винт
9. Пружина
10. Сфера
Рис. 11
Поскольку во время нормальной работы
предохранительный клапан никогда не запускается, следует
проверять время от времени, чтобы он был свободен, т.е. затвор не приклеивался к гнезду, следую-
щим образом:
• для рычажных клапанов достаточно поднимать рычаг, пока клапан не начнет выпускать пар;
• для пружинных клапанов работать на боковом рычаге, пока пар не начнет выпускаться.
Предохранительный
клапан должен иметь дренаж, направленный за пределы котельной.
7.1.4 ЭЛЕКТРОНАСОС
Насос, состоящий из одного / нескольких роторов, через которые проходит вода, увеличивая
давление.
Входное отверстие должно быть «под напором», т.е. под давлением столба воды, вызванным разни-
цей уровня в баке сбора и самом насосе.
Высота изменяется в зависимости от температуры, как на таблице:
ТЕМПЕРАТУРА ПИТАТЕЛЬНОЙ ВОДЫ
(°C)
НАПОР НА ВХОДЕ
(
м)
60 0,5
70 1,5
80 3,0
90 4,0
4
1
2
3
5
Описание
1. Корпус и кожух
2. Гнездо и затвор
3. Хвостовик
4. Рычаг
5. Груз Рис. 12
