РАСШИРИТЕЛЬНЫЙ БАК
11

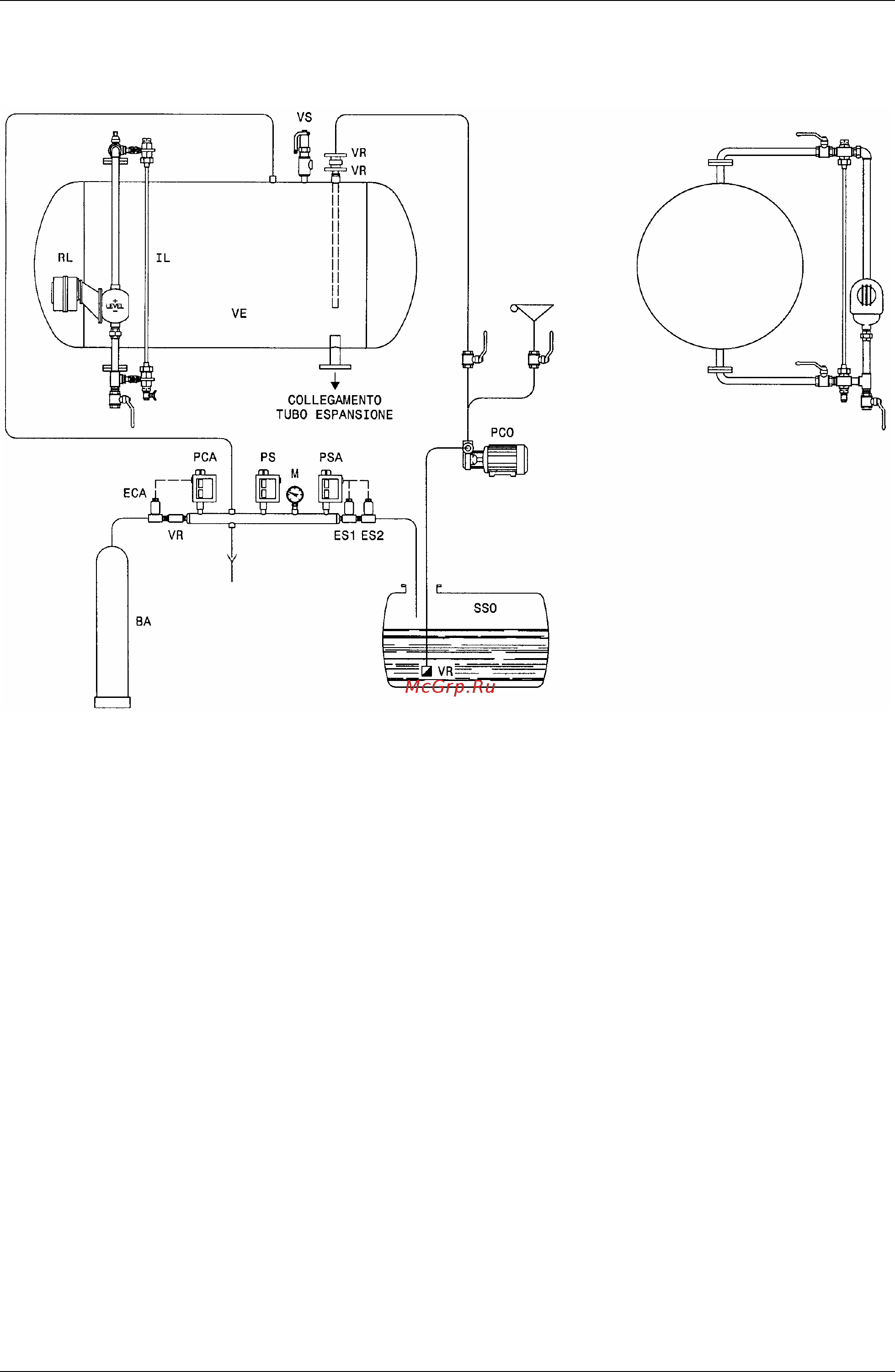

Рис. 7 – Схема расширительного бака
Описание:
BA Баллон азота
ECA Электроклапан подачи азота
ES1 Электроклапан 1 слива азота
ES2 Электроклапан 2 слива азота
IL Индикатор уровня
M Манометр
PCA
Реле давления подачи азота
PCO Насос подачи масла
PS
- Предохранительное реле давления
PSA
- Реле давления слива азота
RL Регулятор уровня
SSO Бак сбора масла
VE Расширительный бак
VS
- Предохранительный клапан
VR Обратный клапан
VS Предохранительный клапан
