EVX
9

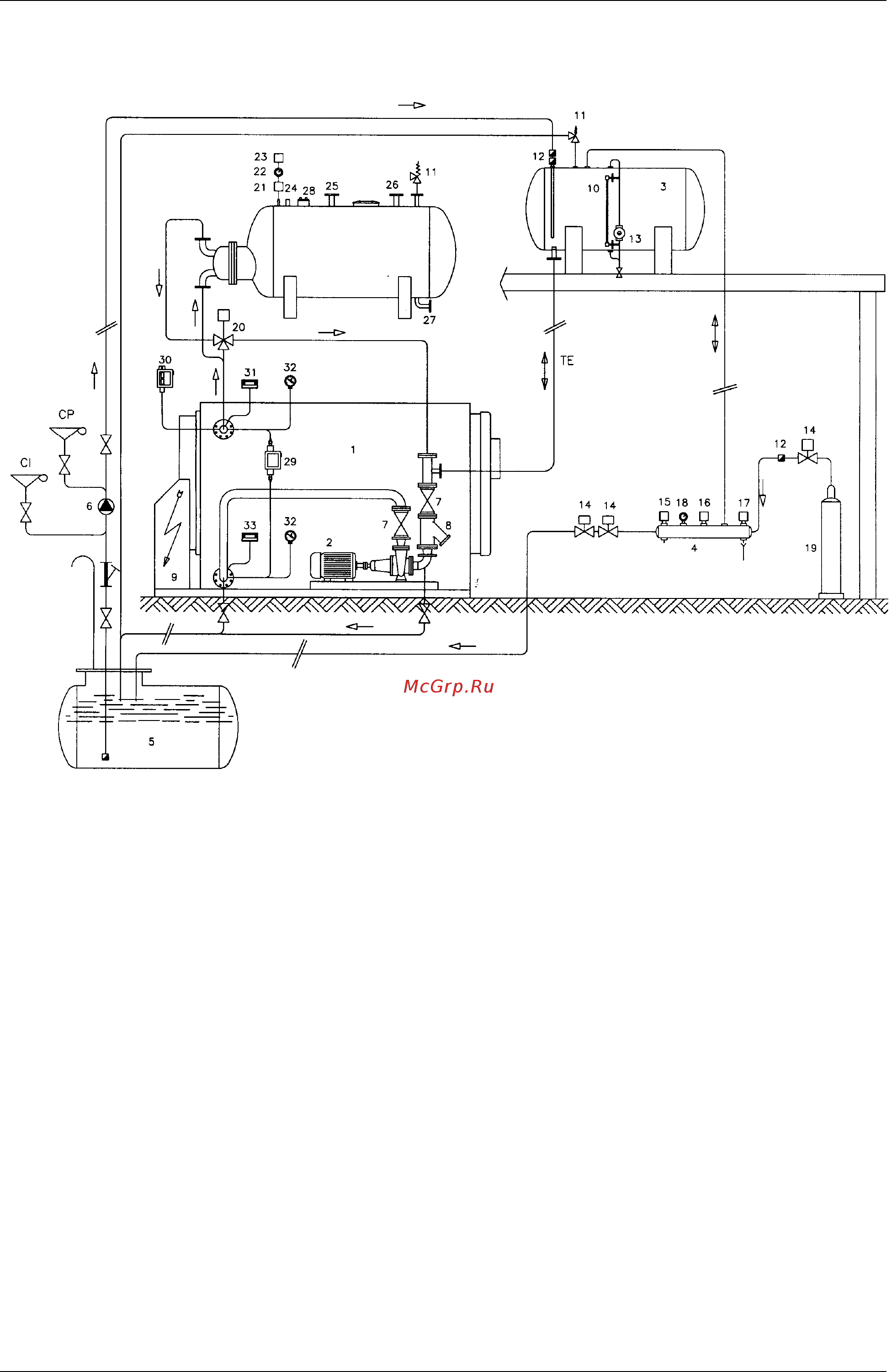

СХЕМА УСТАНОВКИ
Рис. 8
Описание:
1 Парогенератор на диатермическом масле
2 Электронасос
3 Закрытый расширительный бак
4 Коллектор азота
5 Бак хранения масла
6 Насос подачи масла
7 Клапан регулировки подачи масла
8 Фильтр
9 Электрический шкаф
10 Указатель уровня
11 Предохранительный клапан
12 Обратный клапан
13 Регулятор уровня
14 Электроклапан
15 Реле давления сброса азота
16 Предохранительное реле давления
17 Реле давления подачи азота
18 Манометр
19 Баллон азота
20 Трехходовой клапан
21 Ограничительное реле давления
22 Манометр
23 Предохранительное реле давления
24 Предохранительный датчик уровня
25 Отбор пара
26 Подача воды
27 Дренаж
28 Датчики контроля уровня
29 Дифференциальное реле давления
30 Предохранительный термостат
31 Термостат/Термометр
32 Манометр
33 Термометр
CI Пуск установки
CP Пуск насоса
TE Расширительная
труба
