ICI Caldaie EVX 1000 [6/20] Арматура

EVX

2 АРМАТУРА

Генераторы пара EVX снабжены всей необходимой арматурой, состоящей из:

• Предохранительной арматуры (предохранительные клапаны)

• Указательной арматуры (индикатор уровня, манометр)

• Регулирующей арматуры (регулятор уровня, реле давления)

• Питательной арматуры (центробежный насос)

• Арматуры управления (запорные клапаны; дренажный клапан)

ДОПОЛНИТЕЛЬНАЯ АРМАТУРА

• Терморегулирующий трехходовой клапан с электрическим или пневматическим сервоприводом;

• Группа автоматической

продувки.

Описание арматуры приводится в соответствии с контролируемой физической величиной (давление и

уровень).

2.1 КОНТРОЛЬ ДАВЛЕНИЯ

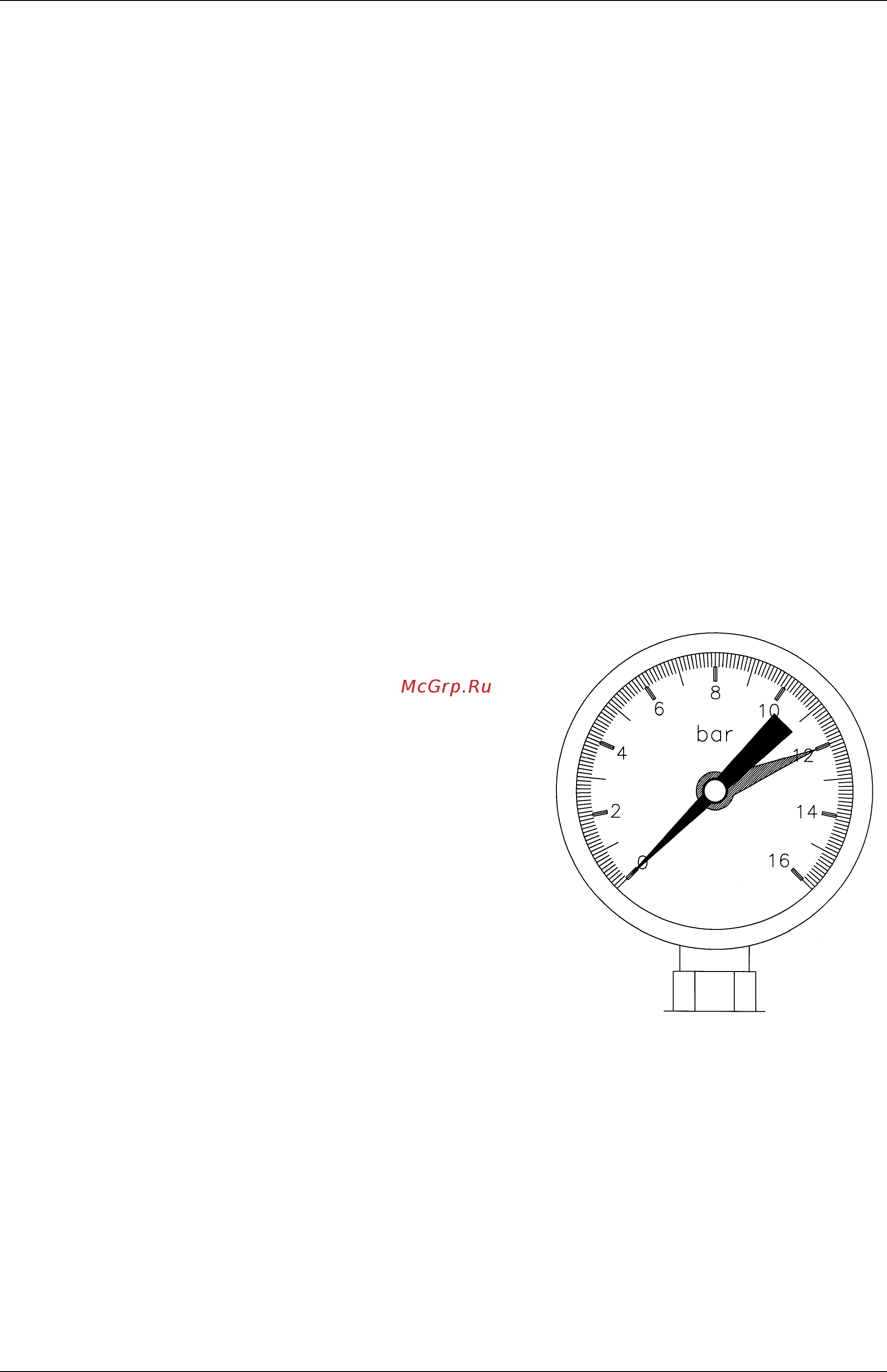

2.1.1 Манометр (рис. 2)

Манометр бурдоновского типа включает в себя трубчатую

пружину эллиптического поперечного сечения. Один конец

этой пружины открыт и служит для соединения с

парогенератором, давление внутри которого требуется

измерить. Второй конец трубчатой пружины закрыт. Этот

конец подвижен и связан с зубчатым сектором, который

сообщает движение указывающей стрелке.

Расчетное давление обозначено на манометре

красным

цветом.

Манометр установлен на трехходовом кране, позволяющем

осуществлять следующие мероприятия:

 Соединение генератора и манометра (рабочий режим).

 Соединение манометра с окружающей средой

(необходимое расположение для осуществления

продувки сифона).

 Соединение генератора, манометра и контрольного

манометра (необходимое расположение для

поверки

манометра).

Рис. 2
