EVX
7
патрубке соединения с паровым пространством, оставив открытым кран на патрубке соединения с
водой, и затем открыть сливной кран, из него должна пойти вода, выводящая отложения, имеющиеся
в канале. После этого кран патрубка соединения с водой закрывается и открывается кран патрубка
соединения с паром; в результате из сливного крана должен пойти
пар. После закрытия сливного
крана и открытия кранов патрубков соединения с водой и с паром уровень воды должен вернуться в
исходное положение. Если этого не происходит, то следует прочистить соединительные патрубки
между указателем уровня и парогенератором.

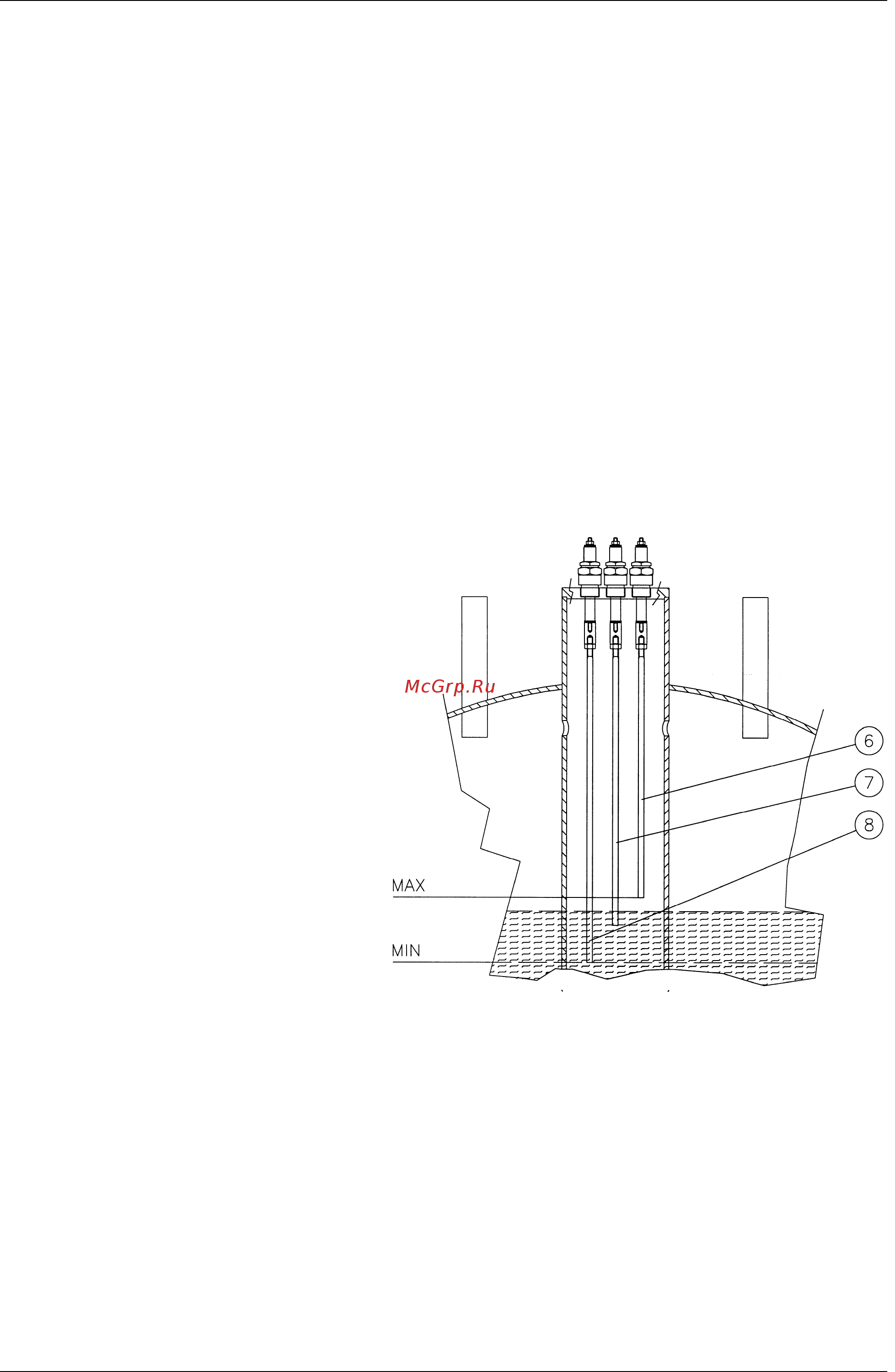

2.2.2 Автоматический регулятор уровня и предохранительный датчик (рис. 7)
Принцип определения и контроля уровня воды основан на электрической проводимости воды.
Регулятор уровня состоит из приборов, размещенных в электрическом шкафу (электронные реле), и
из датчиков разной длины, установленных в корпусе парогенератора.
Функционирование обеспечивает:
Пуск и автоматический останов насоса: два датчика установлены в генераторе - длинный для
пуска насоса и короткий
для его останова. Датчики соединены с реле управления, расположенным
в электрическом шкафу.
Останов подачи теплоносителя при низком уровне воды: два датчика проводимости
установлены в генераторе и соединены с электронным реле, расположенным в электрическом
шкафу. Эти датчики останавливают подачу теплоносителя в случае снижения уровня воды ниже
минимально допустимого предела.
Датчики в генераторе:
6 Останов насоса
7 Пуск насоса
8 Предохранительный датчик с
остановом подачи теплоносителя и с
включением сигнала тревоги.
Примечание: рекомендуется
добавить к сигналу тревоги в
котельной звуковой или визуальный
сигнал.
рис. 7
2.3 ПОДАЧА ВОДЫ
Вода подается в генератор с помощью электрического центробежного насоса. На всасывающем
патрубке насоса не должно быть пониженного давления (насос не должен всасывать), насос должен
работать «под гидравлическим напором», т.е. под давлением столба воды, создаваемого разностью
между уровнем воды в накопительном баке и уровнем установки насоса. Если при работе с
холодной
водой насос может обеспечить всасывание воды из питательного бака, расположенного ниже уровня
насоса (5-6 м), то при работе с горячей водой насос не только не может всасывать ее, но и
необходимо обеспечить подачу горячей воды в насос под определенным давлением. Высота, на
которой должен быть установлен питательный бак, меняется в зависимости
от температуры воды, как
показано в таблице:
