ICI Caldaie EVX 1000 [7/20] Рабочее реле давления

EVX

2.1.2 Рабочее реле давления

Устройство, контролирующее и поддерживающее давление в генераторе между допустимыми

максимальным и минимальным пределами.

Инструкция по калибровке

Электрический переключатель оснащен тремя винтами (2-1-3 справа налево).

При достижении установленного давления контакт 2-1 заменяется контактом 2-3.

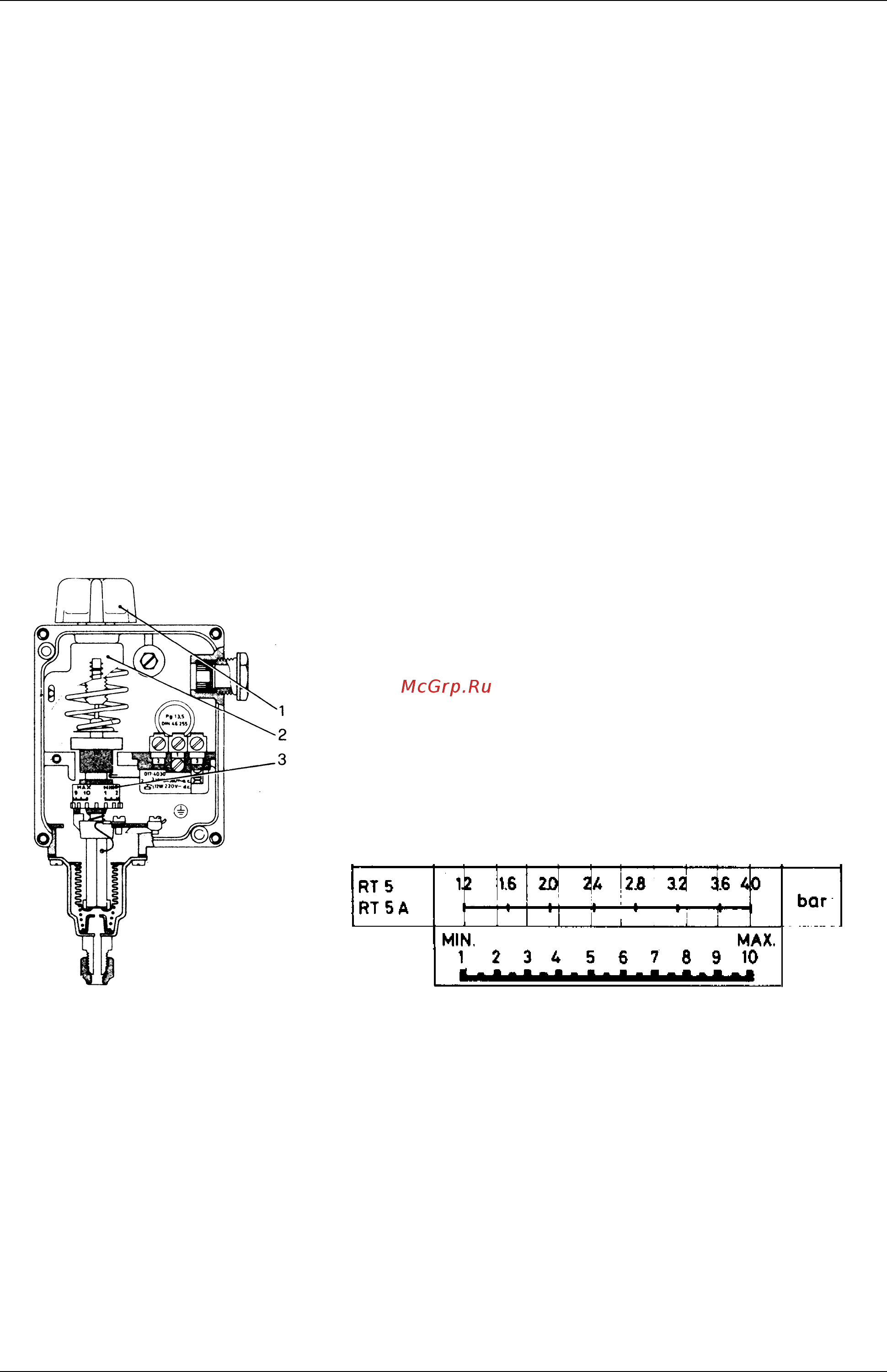

Калибровка реле давления (рис. 3):

a) Повернуть регулятор до тех пор (1) пока стрелка шкалы (2) не достигнет значения давления, при

котором требуется начать подачу теплоносителя;

b) Снять крышку реле давления и установить барабан (3) на значении, выбранном в качестве

дифференциала (останов подачи теплоносителя) в соответствии с диаграммой, приведенной на

рис. 4.

Пример:

* тип реле давления: RT 5

* стрелка шкалы 9 бар

* стрелка барабана: 4 соответствует 2,1 бар

* старт подачи теплоносителя: 9 бар

* останов подачи теплоносителя: 11,1 бар

Fig. 3 Рис. 4

2.1.3 Предохранительное реле давления

Калибруется на давление большее максимального давления ограничительного реле давления, но

всегда меньшее давления открытия предохранительных клапанов.

Предохранительное реле давления срабатывает в случае неисправности ограничительного реле

давления и, таким образом, прекращает подачу теплоносителя. Повторный запуск подачи

теплоносителя происходит только после того, как давление пара будет снижено и на электрическом

шкафу будет

произведен ручной перезапуск.

Калибровка данного реле давления аналогична калибровке ограничительного реле давления с

единственным отличием: необходимо установить указатель барабана на 1, т.е. с практически

нулевым дифференциалом.
