EVX
6
2.1.4 Предохранительные клапаны
Основной задачей данных клапанов является выпуск
пара при достижении максимального расчетного
давления в генераторе.

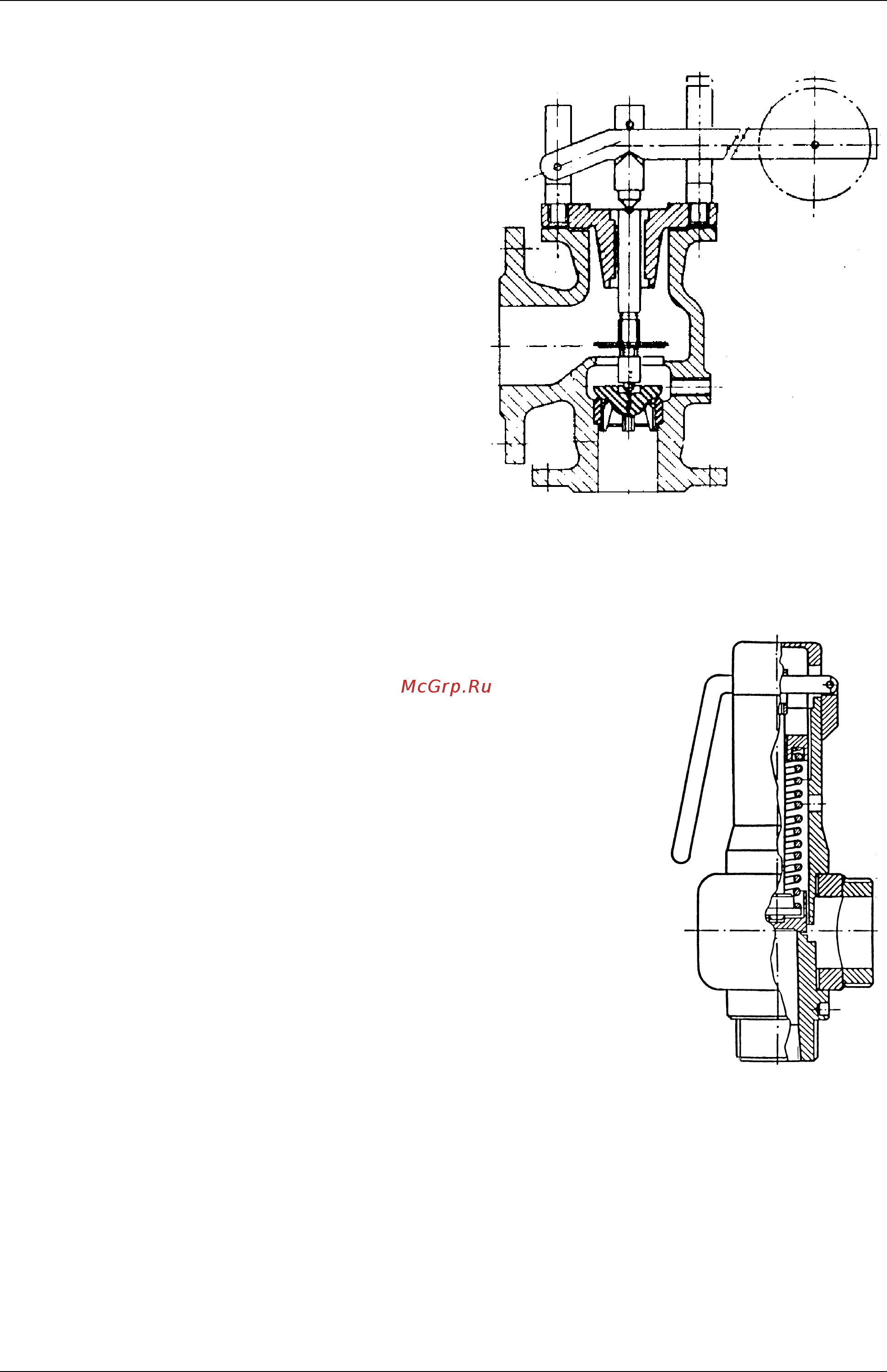

Клапаны, установленные на генераторе, могут быть
рычажного (рис. 5) или пружинного (рис. 6) типа.
При проведении технического обслуживания
отдельное внимание и аккуратность следует
проявлять к предохранительным клапанам.
Предохранительные клапаны являются одним из
наиболее ответственных и требующих осторожного
обращения
компонентов генератора, гарантирующих,
что давление внутри генератора не превысит
расчетное значение. Поскольку во время нормальной
работы парогенератора предохранительный клапан
не срабатывает, необходимо контролировать его
работоспособность (отсутствие схватывания
тарелки клапана и его седла) путем подрыва
клапана за боковой рычаг (у пружинных клапанов) и
за горизонтальный рычаг, несущий груз (у рычажных
клапанов),
до начала выпуска пара через
предохранительный клапан.
ВНИМАНИЕ
При первом запуске необходимо удостовериться в том, что калибровка предохранительного клапана
происходит при расчетном давлении генератора. Пружинный предохранительный клапан
поставляется уже откалиброванным, в то время как у рычажного клапана
необходимо смещать груз вдоль стержня до достижения давления
открытия, соответствующего расчетному давлению генератора.
Предохранительный
клапан, установленный на парогенераторе, должен
иметь дренажный канал, направленный за пределы котельной. Должны
учитываться следующие особенности выполнения дренажных
трубопроводов:
• Для дренажных трубопроводов рекомендуется использовать трубы,
диаметр которых не меньше диаметра выходного фланца
предохранительного клапана.
• Колена дренажных трубопроводов должны иметь большой радиус.
• Дренажный канал должен препятствовать образованию и накоплению
конденсата
. Следовательно, дренажный канал должен иметь
достаточный уклон для полного дренажа конденсата.
Особое внимание следует обратить на шлифовку тарелки и седла клапан-
а; в случае, если данная операция производится из-за утечек, следует
использовать абразивные материалы на основе карбида кремния (
карбор-
унда) и масла. Желательно производить первичную шлифовку
мелкозернистой шлифовальной шкуркой, а затем повторить шлифовку,
используя шлифовальную шкурку с еще более мелким зерном.
.
2.2 КОНТРОЛЬ УРОВНЯ ВОДЫ
2.2.1 Указатель уровня воды
Указатель уровня состоит из пары кранов, соединенных с отражающим корпусом с рифленым
стеклом с призматическими метками. Водоуказатель соединен с парогенератором выше и ниже
нормального уровня воды, а в нижней части оснащен сливным краном для удаления отложений и
обеспечения чистоты стекла. С помощью данных кранов можно регулярно проверять
работоспособность указателя уровня,
следуя изложенным ниже инструкциям:
- открыть на несколько секунд и закрыть сливной вентиль. Если уровень падает, а затем быстро
возвращается к исходной отметке с большими колебаниями, то водоуказатель работает нормально.
Если же вода возвращается медленно или останавливается на уровне, отличном от исходного, то это
означает, что один из гидравлических каналов засорен
и для его очистки следует закрыть кран на
Fig. 5
рис. 5
р
ис. 6
