11
2.1.6 Предохранительный клапан
Клапан предназначен для выпуска пара при достижении максимального расчетного давления генера-
тора.

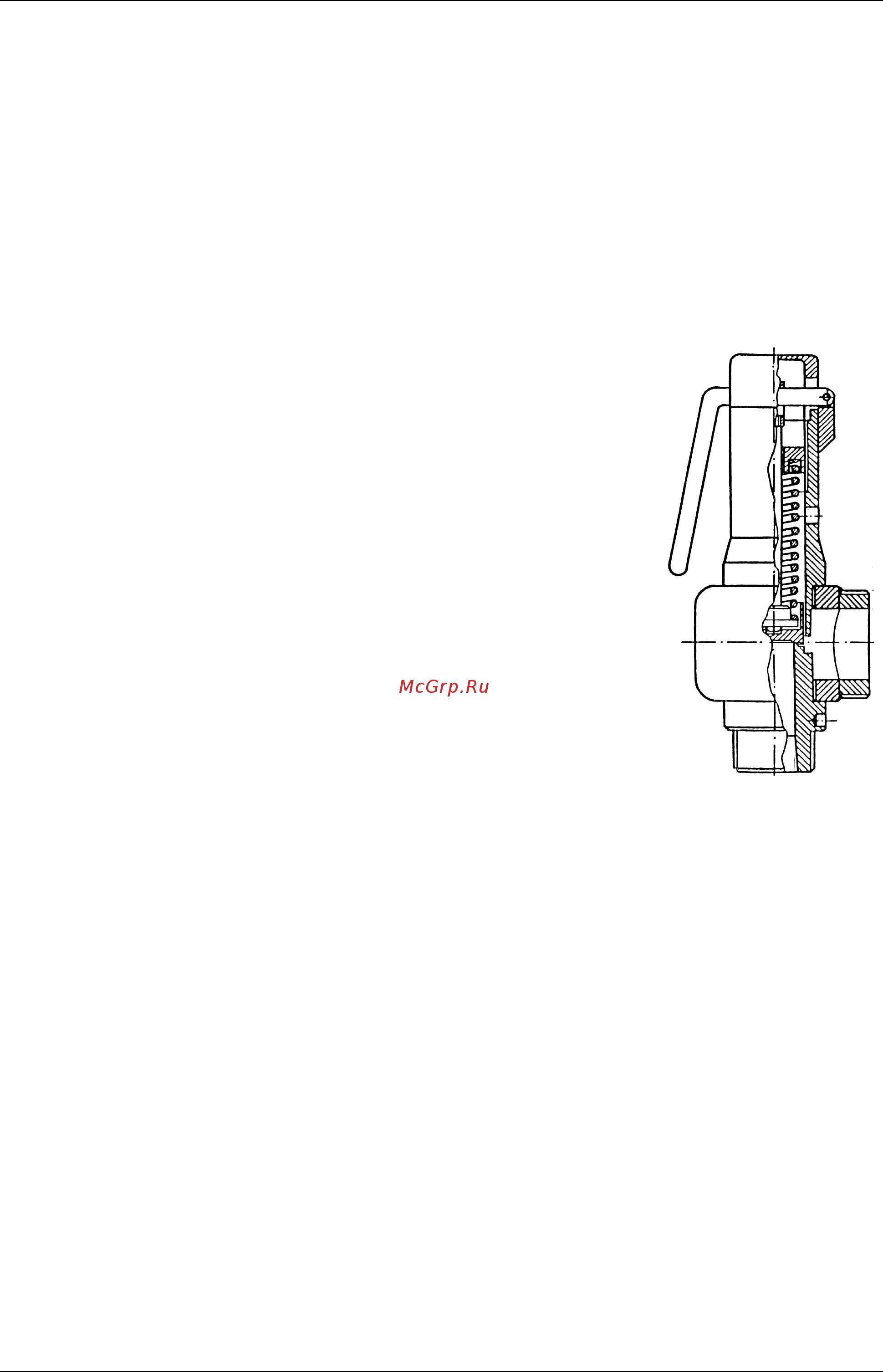

Клапан, установленный на котле, пружинного типа (Рис. 8).
Пользователь должен внимательно обращаться с предохранительным клапаном и осуществлять при-
лежное и аккуратное техническое обслуживание и периодический контроль. Предохранительный кла-
пан – это очень важный и хрупкий прибор генератора, гарантирующий, что давление внутри генерато-
ра не превышает расчетное давление.
Во время обычного функционирования генератора предохранительный клапан не срабатывает; необ-
ходимо периодически контролировать, чтобы клапан был свободен, т.е. чтобы затвор не при-
клеивался к седлу, воздействуя на боковой рычаг (пружинный клапан) или на горизонтальный рычаг,
который удерживает вес (рычажно-грузовой клапан) до тех пор, пока не начнет поступать пар.
ВНИМАНИЕ
При первом включении необходимо проверить, что предохранительный клапан откалиброван на рас-
четное давление генератора. Как правило, пружинный предохранительный клапан поставляется уже
откалиброванным. Предохранительный клапан, установленный на пароге-
нераторах, должен иметь отвод пара за пределы помещения котельной.
Особые пожелания должны быть учтены при установке дренажных трубо-
проводов; ниже приведены некоторые из них:
• Рекомендуется устанавливать дренажные трубопроводы с диаметром
труб, равным диаметру фланца выхода предохранительного клапана.
• Повороты дренажных трубопроводов должны иметь широкий радиус.
• Весь дренажный трубопровод должен быть выполнен таким образом,
чтобы избежать возникновении конденсации. Поэтому он должен иметь
соответствующий уклон для обеспечения возможности полного слива.
Особое внимание необходимо уделять шлифованию затвора седла, если
данная операция станет необходимой из-за утечек или срыва резьбы, не-
обходимо использовать абразив на основе карбида кремния и масла. Ре-
комендуется осуществить первую шлифовку с помощью мелкозернистого
абразива и во второй раз с помощью абразива на мельчайшем зерне.
2.2 УРОВЕНЬ
2.2.1 Индикатор уровня
Индикатор уровня включает пару стальных кранов, соединенных с отра-
жающим корпусом с призматическим стеклом; пару отсечных вентилей, со-
единенных со светоотражающим корпусом с призматическим стеклом. Это
устройство соединяется с паровым генератором выше и ниже нормального
уровня воды; в нижней части устройство оснащено дренажным вентилем
для удаления отложений и поддержания стекла в чистом состоянии. С по-
мощью данных вентилей можно регулярно проверять эффективность системы контроля уровня, сле-
дуя изложенным ниже инструкциям:
- открыть на несколько секунд и закрыть дренажный вентиль. Если уровень падает, а затем быстро
возвращается к исходной отметке с большими колебаниями, это означает, что индикатор уровня ра-
ботает нормально. Если же вода возвращается медленно или останавливается на уровне, отличном
от исходного, то это означает, что один из гидравлических каналов засорен. Для определения того, ка-
кой из двух каналов засорен и для его очистки следует закрыть паровой вентиль, оставив открытым
водный вентиль, затем открыть сливной вентиль, из него должна пойти вода, выводящая отложения,
имеющиеся в канале. После этого водный вентиль закрывается и открывается паровой вентиль; в ре-
зультате из сливного вентиля должен пойти пар. После закрытия сливного вентиля и открытия парово-
го и водного вентилей уровень воды должен вернуться в исходное положение. Если этого не происхо-
дит, то следует прочистить соединительные патрубки между индикатором уровня и паровым генерато-
ром. Во время ввода в эксплуатацию следует убедиться, что отдушина и слив закрыты. Во время экс-
плуатации отсечные вентили должны быть полностью открыты.
Для уменьшения вероятности протечек индикаторы уровня необходимо периодически перекрывать
для контроля того, что момент затяжки
болтового соединения
составляет не менее 30 Н х м.
Не продолжать техническое обслуживание индикатора уровня, не убедившись в том, что:
• Давление внутри генератора не равно атмосферному давлению.
• Температура индикатора уровня равна температуре окружающей среды.
Техническое обслуживание должно быть произведено когда:
• Стекло частично теряет свою прозрачность, появляется матовость и признаки внутренней ше-
роховатости, вызванные эрозией или коррозией, что влечет за собой нарушение геометрии
стекла и снятие показаний становится затруднительным.
• Обнаруживаются минимальные утечки из прокладок или из группы отсечных вентилей.
Рис
. 8
