4.2 РАЗМЕЩЕНИЕ
Парогенераторы нашего производства моноблочной версии не требуют проведения фундаментных
работ; достаточно иметь гладкую и горизонтальную поверхность, желательно приподнятую на цоколе
высотой 5-10 см.
4.3 ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
После размещения в месте установки парогенераторы должны быть подсоединены к системе питания
в следующих точках (Рис. 11):
ВОДА
От бака хранения конденсата (10) (если имеется, в противном случае - от бака хранения очищенной
воды) к питательному насосу линии подачи воды (9).
ПАР
От клапана отбора пара к потребляющим устройствам (3) (распределяющему коллектору или другим),
от выхода предохранительного клапана (6) к выводу за пределы помещения в безопасное место.
СЛИВНЫЕ ТРУБЫ
От сливной трубы индикатора уровня и контейнера (16) и от дренажного клапана котла (17) в канали-
зационную систему.
ТОПЛИВО
Подсоединение к горелке, работающей на дизельном топливе или газе метане/сжиженном газе.

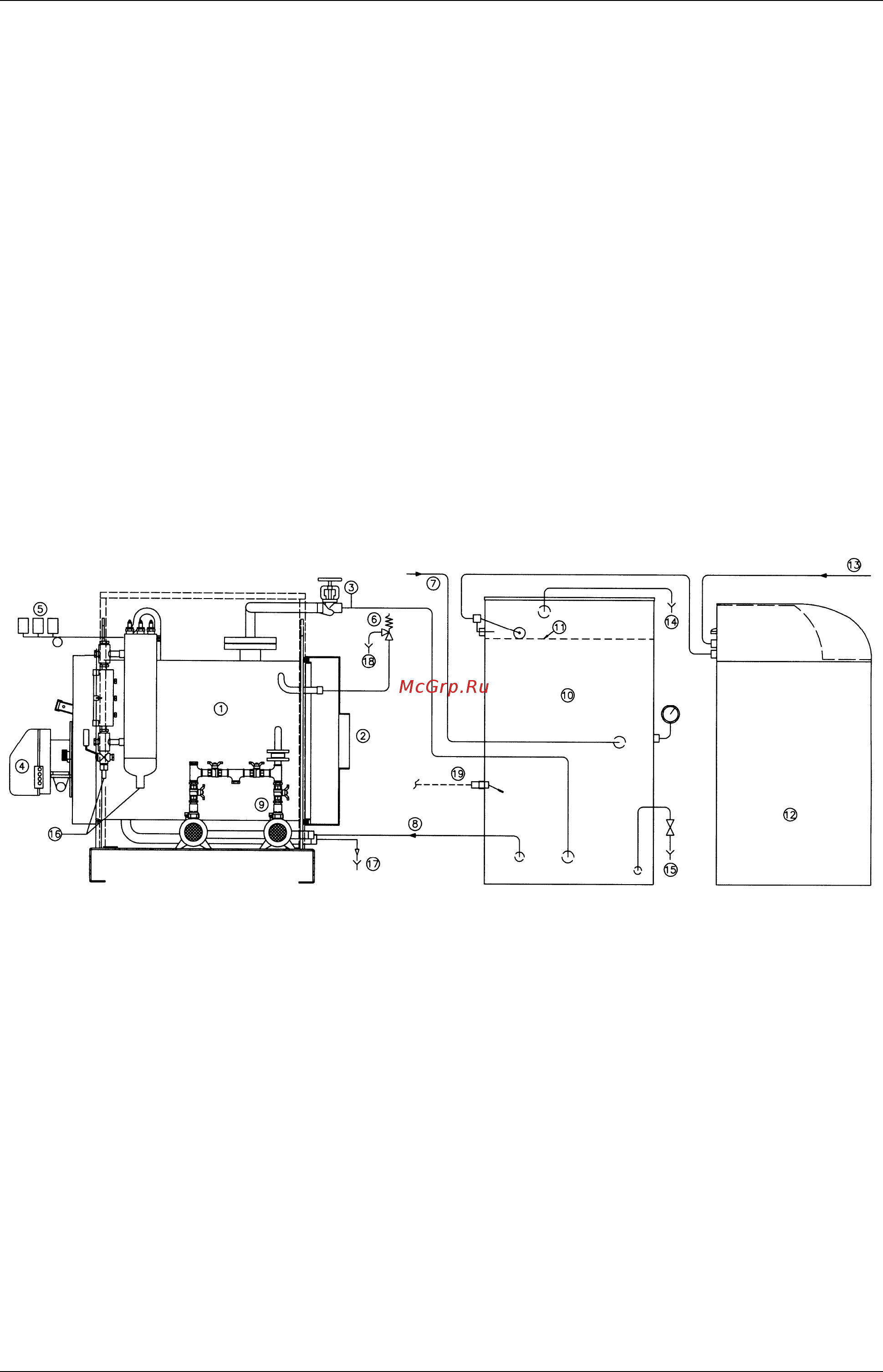

Рис. 11 – Схема установки
ПЕРЕЧЕНЬ
1 Генератор
2 Дымоход
3 Отбор пара
4 Горелка
5 Инструментальная рампа
6 Предохранительный клапан
7 Возврат конденсата
8 Подача воды
9 Питательный насос
10 Бак хранения конденсата
11 Уровень воды
12 Система водоподготовки
13 Гидравлическая сеть
14 Отдушина/Наполнение
15 Слив бака хранения
16 Слив индикатора уровня и контейнера
17 Слив котла
18 Слив предохранительного клапана
19 Выключатель по минимальному уровню
4.4 ФУНКЦИОНИРОВАНИЕ С ОДНИМ МОДУЛЕМ
Если функционирует только один из двух модулей, рекомендуется отключить от электрической и гид-
равлической сети не функционирующий модуль, используя электрические переключатели (за исклю-
чением горелки, насоса и продувки по шламу) на шкафу и на шаровых клапанах, которые прекращают
работу насоса и парового клапана.
