24
10.2 ОСНОВНОЕ ПРИМЕНЕНИЕ

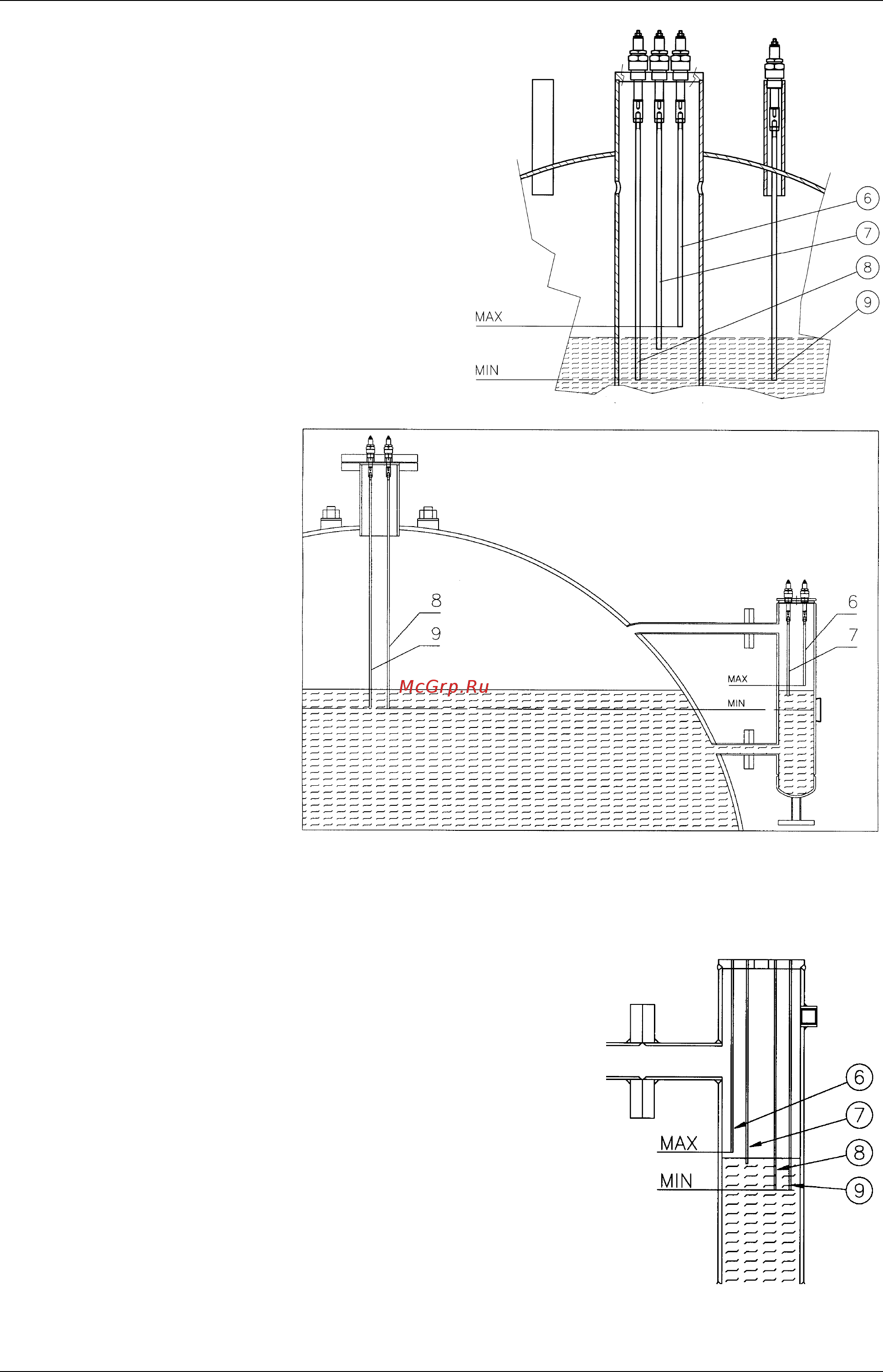

Датчики:
6 Останов насоса
7 Пуск насоса
8 1-ый предохранительный датчик блокировки
горелки и включения сигнала тревоги.
9 2-ой предохранительный датчик блокировки
горелки и включения сигнала тревоги.
Примечание: рекомендуется добавить к сигналу тревоги в котельной звуковой или визуаль-
ный сигнал.
10.3 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
См. схему, расположенную в электрическом шкафу.
