12
2.2.2 Автоматический регулятор уровня
Действие регулятора основано на электрической проводимости воды, регулятор оснащен электрон-
ными реле, расположенными в электрическом шкафу. Устройство позволяет выполнять операции по
останову насоса и контролю безопасности по низкому уровню: (Рис. 9)
Датчики в контейнере:
6 Останов насоса
7 Включение насоса
8 1-ый предохранительный датчик блокировки горелки и включения сигнала тревоги.
9 2-ой предохранительный датчик блокировки горелки и включения сигнала тревоги
Примечание: рекомендуется добавить к сигналу тревоги в котельной звуковой или визуаль-
ный сигнал.

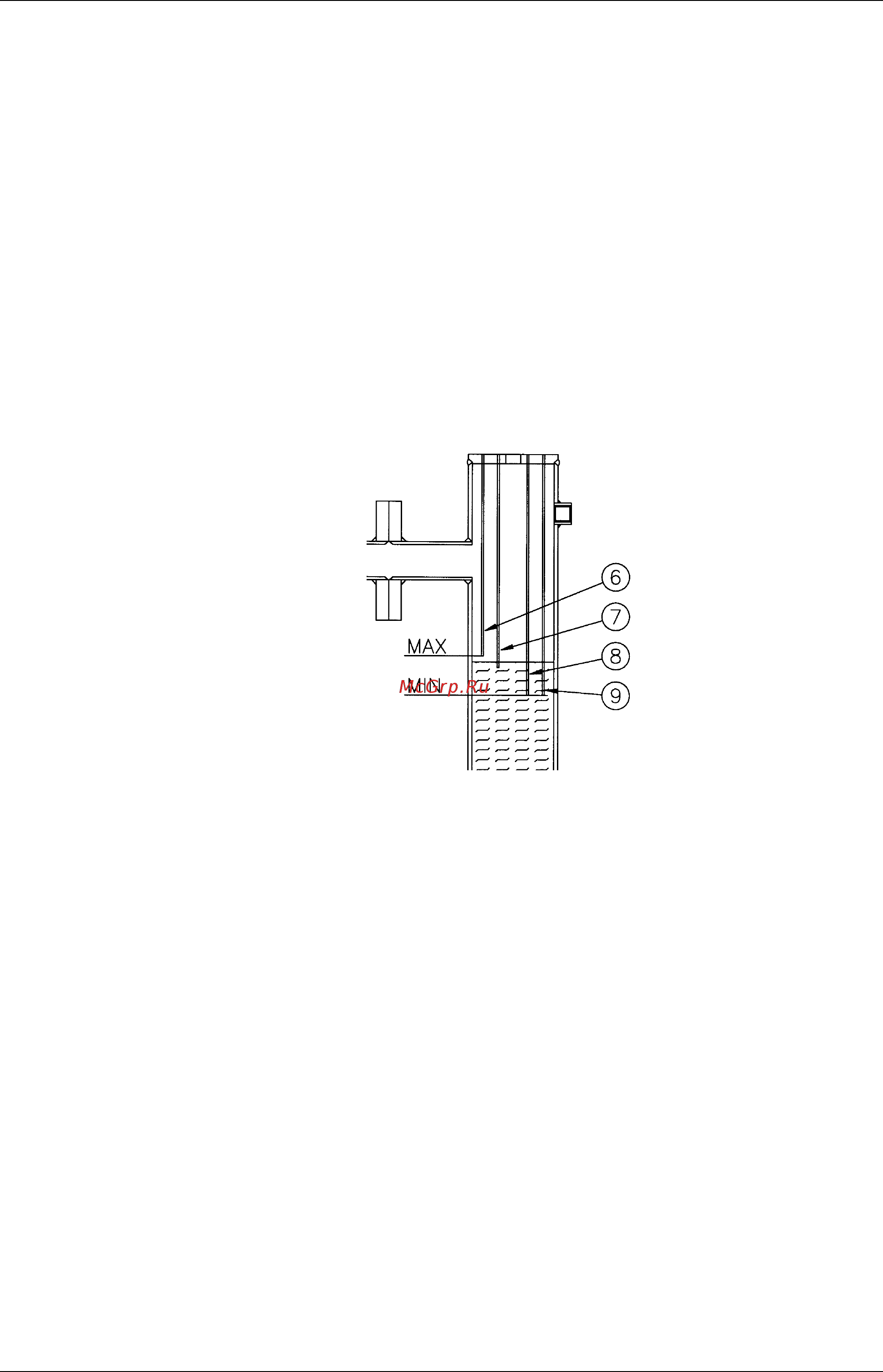

Рис. 9
