ОГРАНИЧИТЕЛИ УРОВНЯ ВОДЫ
17
8 ОГРАНИЧИТЕЛИ УРОВНЯ ВОДЫ
8.1 ОБЩИЕ
Ограничители уровня воды состоят из: n. 2 щупов уровней, n. 2 датчиков, электрических кабелей, n. 2
электронных реле. Устройство предотвращает понижение уровня воды в паровых генераторах и
последовательное перегревание мембраны.
Принцип проведения осмотра и контроля уровня основан на проводимости воды. Для того чтобы
гарантировать правильную работу устройства, должны быть соблюдены следующие условия:
Проводимость воды > 250 S/cm
Температура воды < 210°C
Давление < 20 бар
(См. " Рабочая воды " - Таб. 2 ).

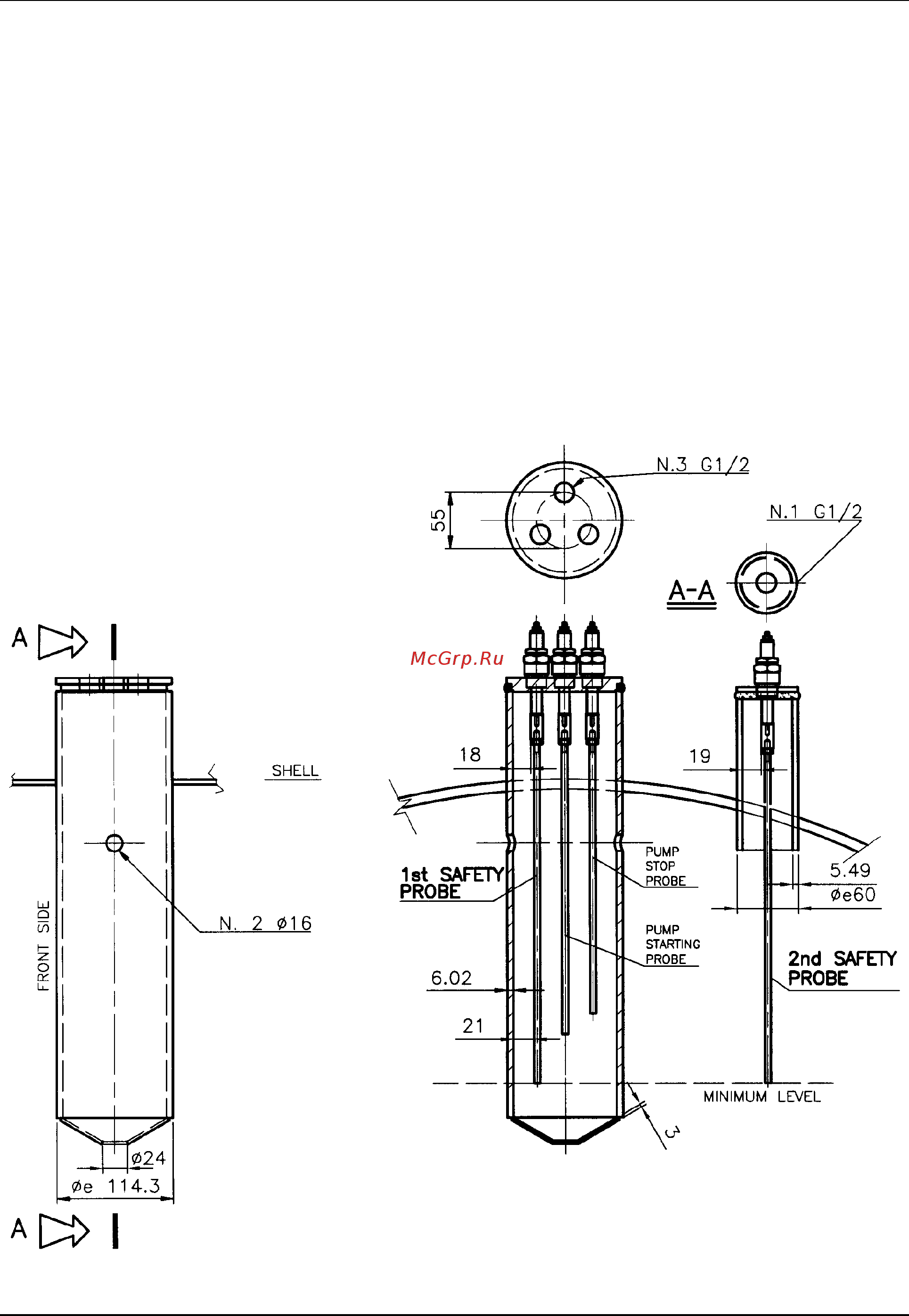

ПРИМЕР: ЕМКОСТЬ ДАТЧИКОВ БЕЗОПАСНОСТИ И РЕГУЛЯЦИИ
