ОГРАНИЧИТЕЛИ УРОВНЯ ВОДЫ
18

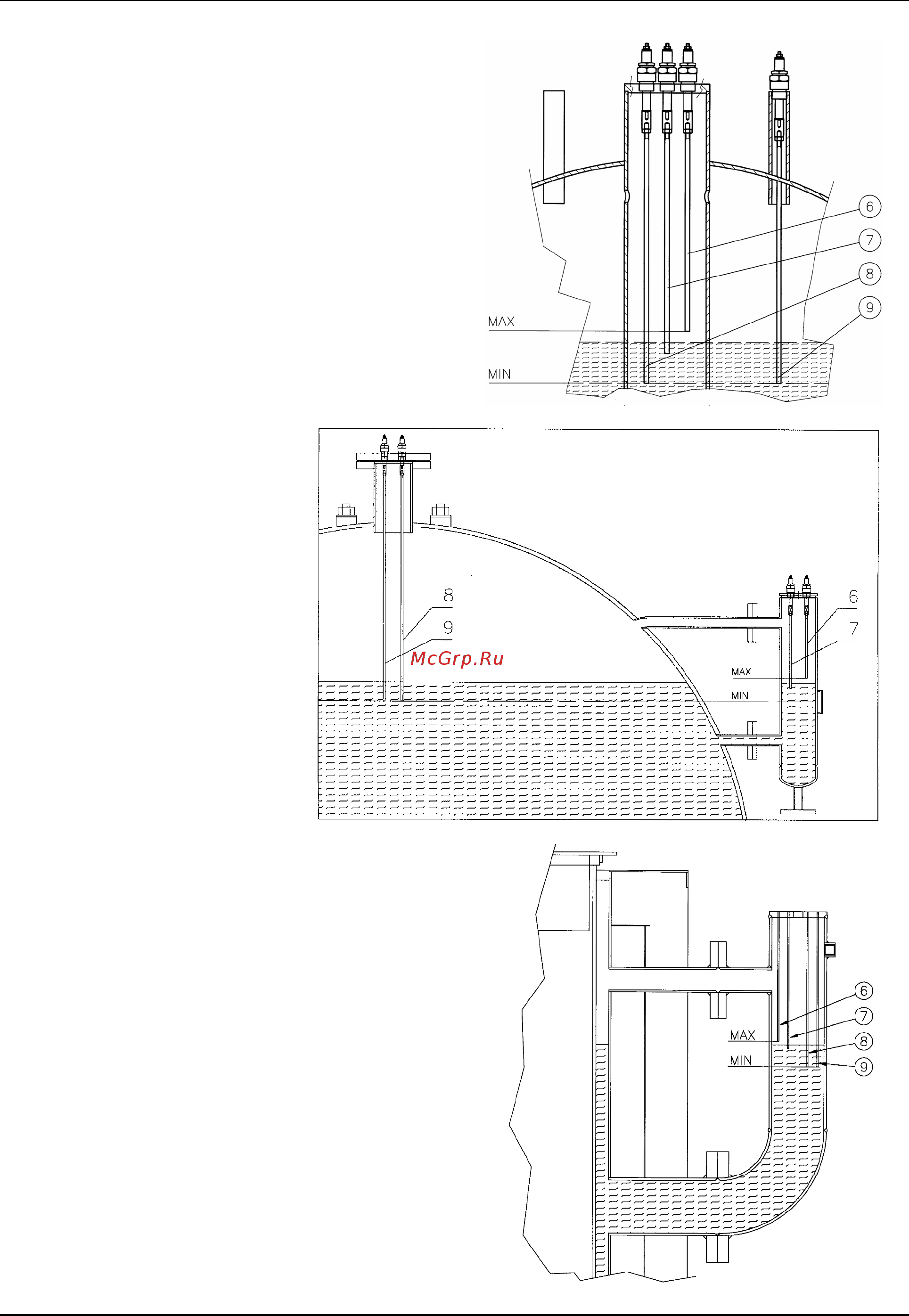

8.2 ХАРАКТЕРНЫЕ ПРИМЕНЕНИЯ
Датчики котла:
6 Остановка насоса
7 Включение насоса
8 1-ый датчик блокировки горелки и включения
аварийного сигнала
9 2-ой датчик блокировки горелки и включения
аварийного сигнала
ПРИМЕЧАНИЕ: рекомендуется установить к
звуковому сигналу в котельной звуковой или
визуальный сигнал в помещении, где чаще
присутствует рабочий персонал
.
8.3 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Ссылка на схему, поставляемую вместе со
специальным распределительным щитом.
