Пример применения SLC
Одна последовательность 1:
1. Пуск
2. Разгон
3. Работа на заданной скорости 2 с
4. Замедление
5. Удерживание вала до останова
2 sec
Max. ref.
P 3-03
2 sec
Preset ref.(0)
P 3-10(0)
State 1
State 3State 2
Preset ref.(1)
P 3-10(1)
Term 18
P 5-10(start)
130BA157.11

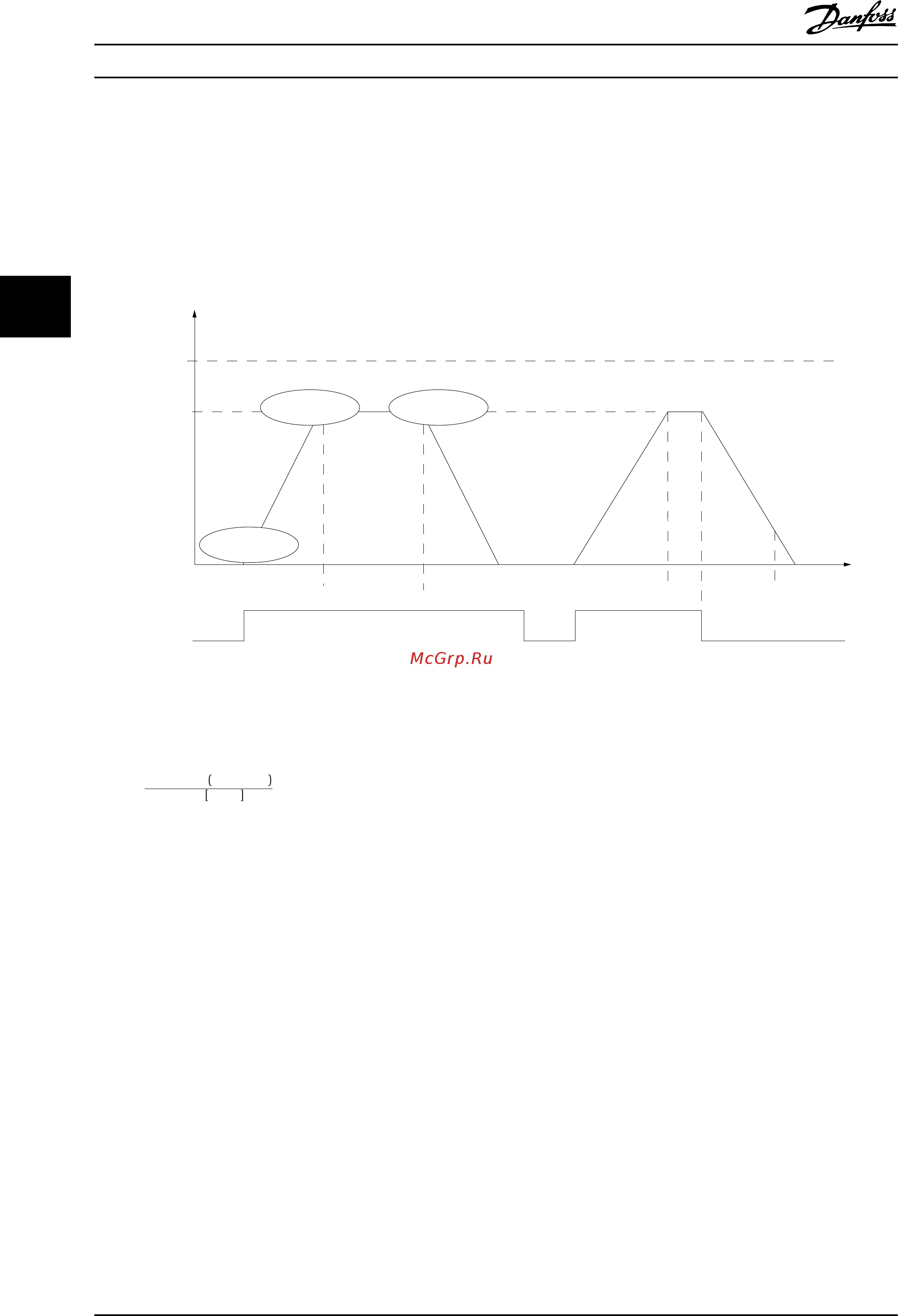

Рисунок 4.5 Разгон/замедление
Установите нужные значения времени изменения скорости в параметрах 3-41 Время разгона 1 и 3-42 Время
замедления 1
t
изм. скор.
=
t
ускор.
× n
норм.
пар. . 1 − 25
задан. об/мин
Установите для клеммы 27 значение [0] Не используется (5-12 Клемма 27, цифровой вход)
Установите предустановленное задание 0 на первую предустановленную скорость (3-10 Предустановленное задание
[0]) в процентах от максимальной заданной скорости (3-03 Максимальное задание). Пример: 60 %
Установите предустановленное задание 1 на вторую предустановленную скорость (3-10 Предустановленное задание
[1]). Пример: 0 % (ноль).
В пар. 13-20 Таймер контроллера SL [0] установите таймер 0 для постоянной скорости вращения. Пример: 2 с
В пар. 13-51 Событие контроллера SL [1] установите для события 1 значение [1] TRUE.
В пар. 13-51 Событие контроллера SL [2] установите для события 2 значение [4] На задании.
В пар. 13-51 Событие контроллера SL [3] установите для события 3 значение [30] Время ожид. 0 (SL).
В пар. 13-51 Событие контроллера SL [4] установите для события 4 значение [0] FALSE.
В пар. 13-52 Действие контроллера SL [1] установите для действия 1 значение [10] Выбор предуст. зад. 0.
В пар. 13-52 Действие контроллера SL [2] установите для действия 2 значение [29] Запуск таймера 0.
В пар. 13-52 Действие контроллера SL [3] установите для действия 3 значение [11] Выбор предуст. зад. 1.
В пар. 13-52 Действие контроллера SL [4] установите для действия 4 значение [1] Нет действия.
Установите в 13-00 Режим контроллера SL значение «Включена».
Команда пуска/останова подается на клемму 18. Если поступает сигнал останова, преобразователь частоты замедляет
вращение и переходит в свободный режим.
