3.4.11 Динамическое торможение
Динамическое торможение осуществляется указанными
ниже способами.
•
Резистивное торможение. Тормозной IGBT
поддерживает перенапряжение на уровне
ниже определенного порога путем
направления энергии торможения от двигателя
на тормозной резистор.
•
Торможение переменным током. Энергия
торможения распределяется в двигателе путем
изменения состояний потерь в двигателе.
Функция торможения переменным током не
может быть использована в применениях с
высокой частотой циклических операций,
поскольку это приводит к перегреву двигателя.
•
Торможение постоянным током. Постоянный
ток с перемодуляцией, добавляемый к
переменному току, действует в качестве
сигнала индукционного торможения.
3.4.12
Расчет тормозного резистора
Тормозной резистор необходим, чтобы справиться с
рассеиванием тепла и ростом напряжения в цепи
постоянного тока в ходе электрически управляемого
торможения. Применение тормозного резистора
обеспечивает поглощение выделяемой энергии в
тормозном резисторе, а не в преобразователе частоты.
Подробнее см. Руководство по проектированию
тормозных резисторов.
Расчет рабочего цикла
Если величина кинетической энергии, передаваемой в
резистор в каждом интервале торможения, не известна,
среднюю мощность можно рассчитать на основе
времени цикла и времени торможения (то есть на
основе прерывистого рабочего цикла). Прерывистый
рабочий цикл резистора показывает интервал времени,
в течение которого резистор включен (см. Рисунок 3.18).
Поставщики двигателей часто пользуются параметром
S5, устанавливая допустимую нагрузку, которая
характеризует прерывистый рабочий цикл.
T
ta
tc
tb
to ta
tc
tb
to ta
130BA167.10
Load
Time
Speed

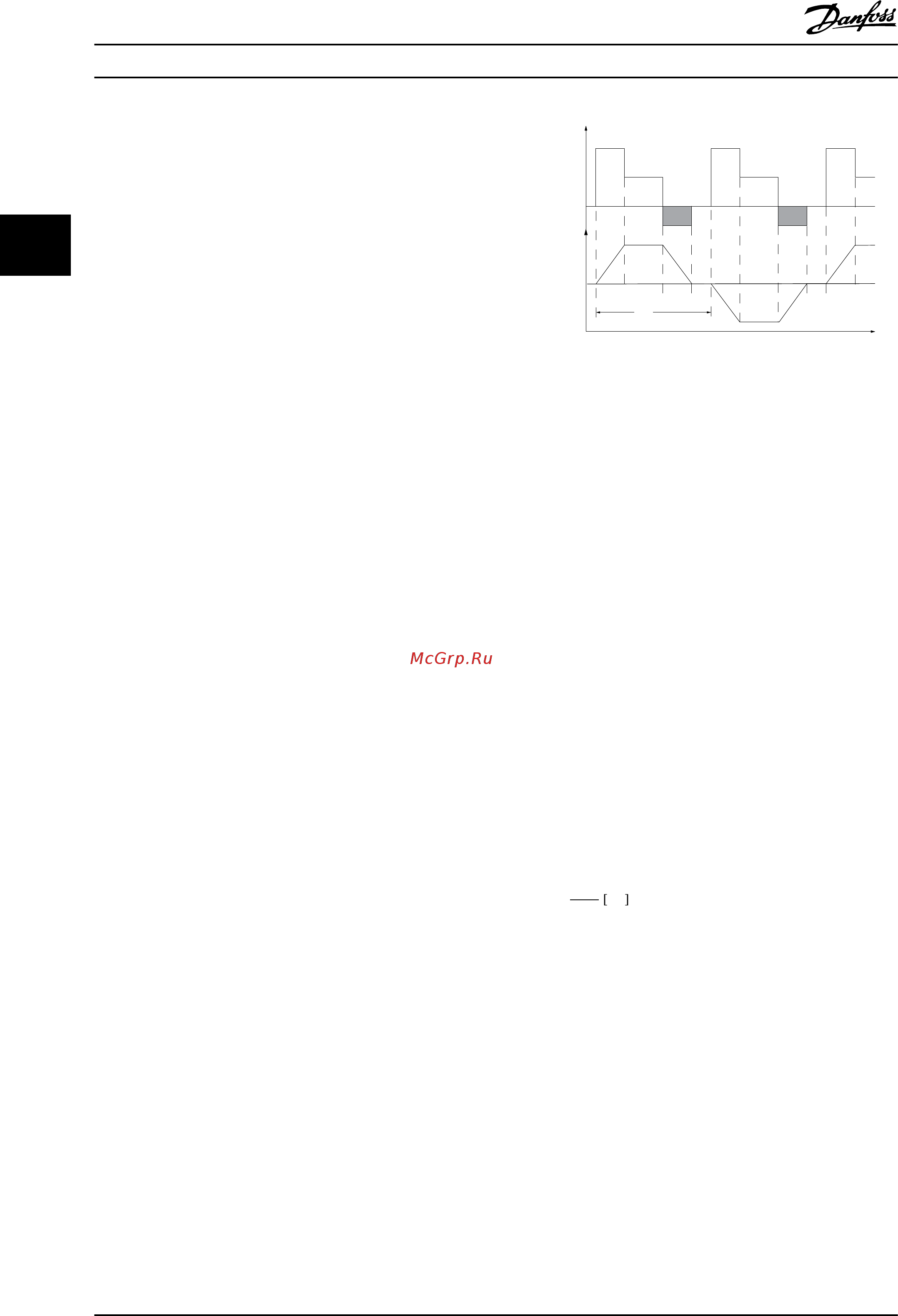

Рисунок 3.18 Рабочий цикл тормозного резистора
Прерывистый рабочий цикл для резистора
рассчитывается следующим образом:
Рабочий цикл = t
b
/T
T = время цикла в секундах
t
b
— время торможения в секундах (за время всего
цикла)
Компания Danfoss предлагает тормозные резисторы с
рабочим циклом 5 %, 10 %, and 40 %. Если используется
10 % рабочий цикл, тормозные резисторы поглощают
мощность торможения в течение 10 % времени цикла.
Остающиеся 90 % времени цикла используются для
рассеяния избыточного тепла.
Убедитесь, что тормозной резистор подходит для
обработки требуемого времени торможения.
Расчет тормозного резистора
Чтобы предотвратить отключение преобразователя
частоты по защите в ходе торможения двигателем,
выберите номиналы резисторов, исходя из пиковой
тормозной мощности и промежуточного напряжения в
цепи. Рассчитайте сопротивление тормозного резистора
по следующей формуле:
R
торм.
=
Udc
2
P
пик.
Ом
Работа тормозного резистора зависит от напряжения в
цепи постоянного тока (U
dc
).
U
dc
— это напряжение, при котором активируется
тормозной резистор. Функция торможения в серии FC
устанавливается в зависимости от сетевого питания.
Интеграция системы
VLT
®
AQUA Drive FC 202
66 Danfoss A/S © 09/2014 Все права защищены. MG20N650
