Экранирование дает следующие результаты:
•
Снижает величину излучаемых помех.
•
Улучшает устойчивость к помехам отдельных
устройств.
Экран улавливает высокочастотные составляющие и
проводит их обратно в источник помех, в данном
случае — в преобразователь частоты. Экранированные
кабели двигателей также обеспечивают устойчивость к
помехам от расположенных вблизи внешних
источников.
При этом даже хорошее экранирование не устраняет
излучение полностью. Компоненты системы,
расположенные в облучаемых средах, должны работать
без ухудшения характеристик.
3.4.6
Подключение нескольких
двигателей
УВЕДОМЛЕНИЕ
Если мощности двигателей значительно различаются,
то могут возникать проблемы при пуске и на малых
скоростях вращения, поскольку относительно
большое активное сопротивление статора
маломощных двигателей требует более высокого
напряжения при пуске и на малых оборотах.
Преобразователь частоты может управлять несколькими
двигателями, включенными параллельно. При
использовании параллельного подключения двигателей
следует учитывать следующие моменты:
•
В некоторых системах может использоваться
режим VCC
+
.
•
Общий ток, потребляемый двигателями, не
должен превышать номинальный выходной ток
I
INV
преобразователя частоты.
•
Не используйте общие соединения для
длинных кабелей; см. Рисунок 3.12.
•
Требование к общей длине кабелей двигателей,
упомянутое в Таблица 3.4, действительно лишь
в случае, когда длина каждого из
параллельных кабелей не превышает 10 м, см.
Рисунок 3.14 и Рисунок 3.15.
•
Учитывайте перепад напряжений между
кабелями двигателя, см. Рисунок 3.15.
•
При наличии длинных параллельных кабелей
используйте индуктивно-емкостной фильтр, см.
Рисунок 3.15.
•
В случае длинных кабелей без использования
параллельного подключения см. Рисунок 3.16.
УВЕДОМЛЕНИЕ
Когда двигатели соединены параллельно, установите
для параметра 1-01 Принцип управления двигателем
значение [0] U/f.

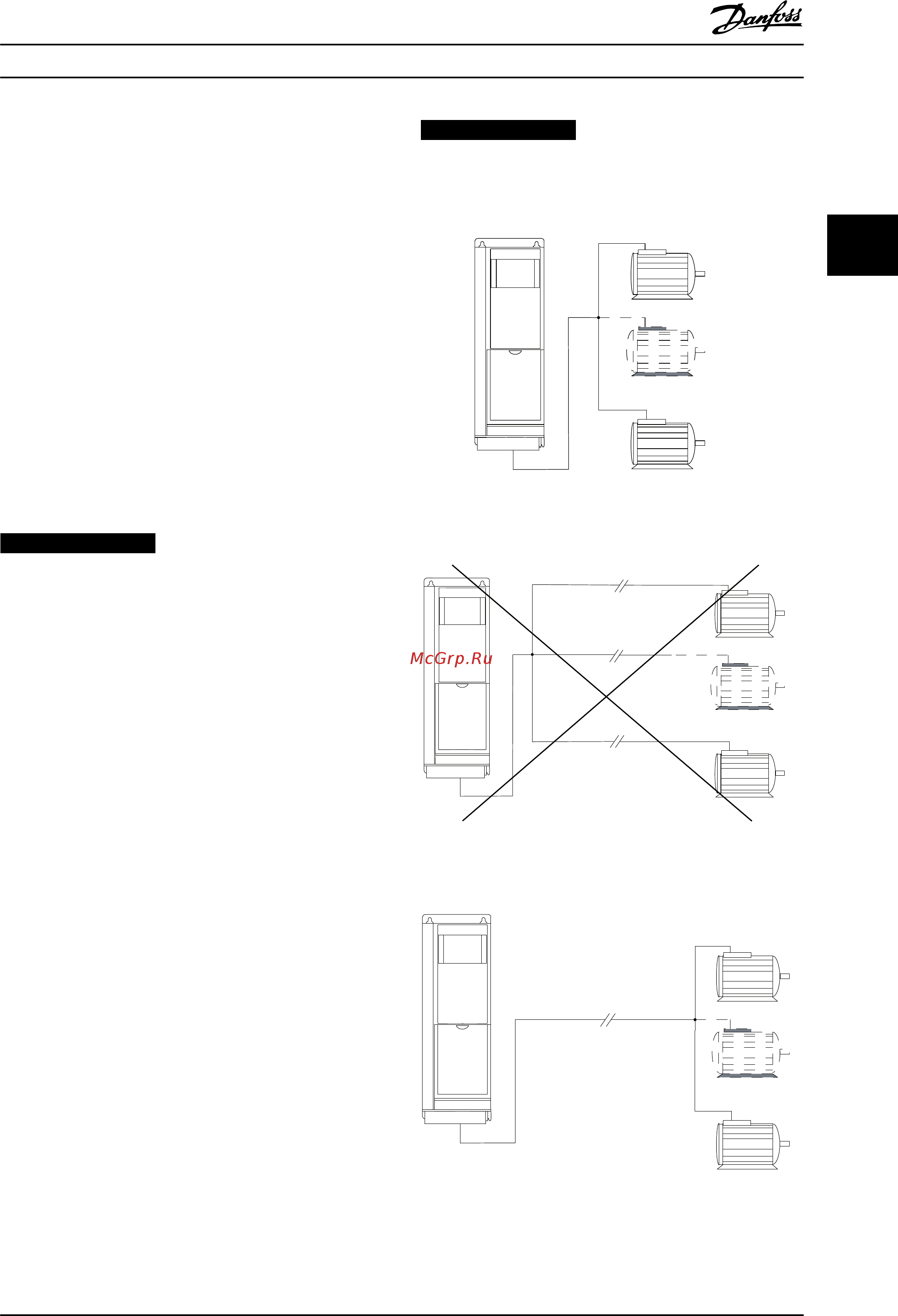

130BD774.10
Рисунок 3.11 Подключение общим жгутом для кабелей
малой длины
130BD775.10
Рисунок 3.12 Подключение общим жгутом для кабелей
большой длины
130BD776.10
Рисунок 3.13 Параллельные кабели без нагрузки
Интеграция системы Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 63
3 3
