![Danfoss VLT AQUA Drive FC-202P1K1S2 [209/218] Приложение отдельные черт руководство по проектированию](/img/pdf.png)
Danfoss VLT AQUA Drive FC-202P1K1S2 [209/218] Приложение отдельные черт руководство по проектированию
![Danfoss VLT AQUA Drive FC-202P1K1S2 [209/218] Приложение отдельные черт руководство по проектированию](/views2/1557593/page209/bgd1.png)
[4]
[3]
[2]
[5]
[1]
130BB670.10
Номер отверстия и
рекомендуемое назначение
Ближайший метрический
размер
1) Сеть M40
2) Двигатель M40
3) Тормоз/разделение
нагрузки
1)
M32
4) Кабель управления M25
5) Кабель управления M20
1) Сетевое питание для вариантов S2 с разъединителем сети.

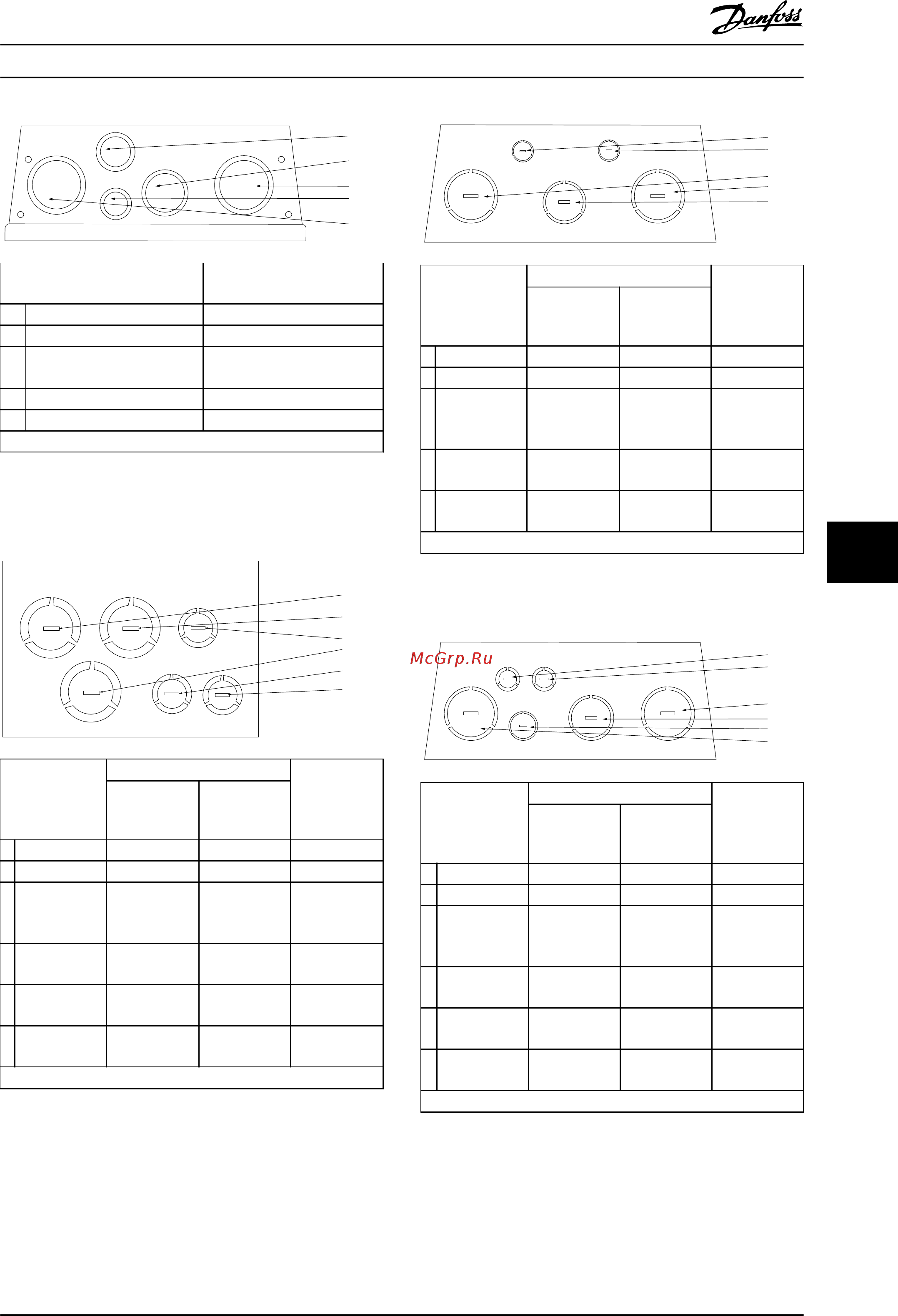

Рисунок 8.32 Размер корпуса B2, IP55, отверстия с
резьбовыми уплотнениями
[3]
[2]
[4]
[1]
[5]
[6]
130BB658.10
Номер
отверстия и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1 Сеть 1 34,7 M32
2 Двигатель 1 34,7 M32
3 Тормоз/
разделение
нагрузки
1 34,7 M32
4 Кабель
управления
1/2 22,5 M20
5 Кабель
управления
1/2 22,5 M20
6 Кабель
управления
1/2 22,5 M20
1) Допуск ±0,2 мм
Рисунок 8.33 Размер корпуса B3, IP21
[5]
[3]
[2]
[4]
[1]
130BB661.10
Номер
отверстия и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1 Сеть 2 63,3 M63
2 Двигатель 2 63,3 M63
3 Тормоз/
разделение
нагрузки
1 1/2 50,2 M50
4 Кабель
управления
3/4 28,4 M25
5 Кабель
управления
1/2 22,5 M20
1) Допуск ±0,2 мм
Рисунок 8.34 Размер корпуса C1, IP21
[5]
[3]
[2]
[6]
[4]
[1]
130BB662.10
Номер
отверстия и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1 Сеть 2 63,3 M63
2 Двигатель 2 63,3 M63
3 Тормоз/
разделение
нагрузки
1 1/2 50,2 M50
4 Кабель
управления
3/4 28,4 M25
5 Кабель
управления
1/2 22,5 M20
6 Кабель
управления
1/2 22,5 M20
1) Допуск ±0,2 мм
Рисунок 8.35 Размер корпуса C2, IP21
Приложение — отдельные черт... Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 207
