3. Подключите провод заземления к ближайшей
клемме заземления в соответствии с
инструкциями по заземлению в
глава 4.3 Заземление, см. Рисунок 4.5.
4. Подключите проводку трехфазного двигателя к
клеммам 96 (U), 97 (V) и 98 (W), см. Рисунок 4.5.
5. Затяните клеммы в соответствии с данными,
указанными в глава 8.7 Моменты затяжки
контактов.
130BD531.10
U
V
W
96
97
98

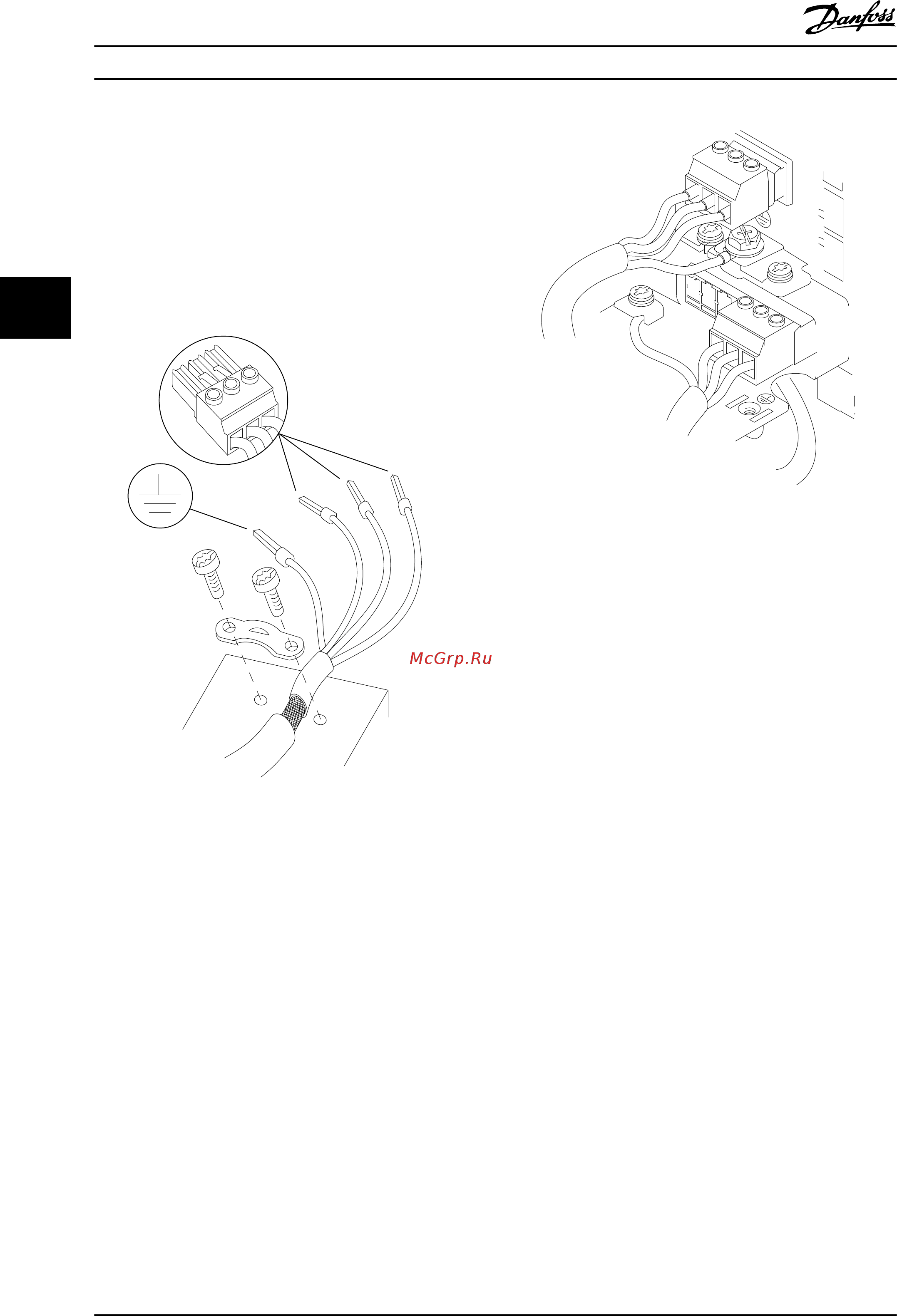

Рисунок 4.5 Подключение двигателя
На Рисунок 4.6 показано подключение сетевого питания,
двигателя и заземления для базовых преобразователей
частоты. Фактические конфигурации отличаются для
разных типов устройств и дополнительного
оборудования.
95
130BB920.10
+DC
BR-
B
M A I N S
L1 L2 L3
91 92 93
RELAY 1 RELAY 2
99
- LC -
U V W
MOTOR
99
Рисунок 4.6 Пример подключения кабелей двигателя,
силовых кабелей и заземления
4.7 Подключение сети переменного тока.
•
Размер проводов зависит от входного тока
преобразователя частоты. Сведения о
максимальных размерах проводов см. в
глава 8.1 Электрические характеристики.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
Процедура
1. Подключите проводку трехфазной сети
переменного тока к клеммам L1, L2, и L3 (см.
Рисунок 4.6).
2. В зависимости от конфигурации оборудования
подключите входное питание к силовым
входным клеммам или к входному
разъединителю.
3. Заземлите кабель в соответствии с
инструкциями по заземлению, изложенными в
глава 4.3 Заземление.
4. При питании от сети, изолированной от земли
(IT-сеть или плавающий треугольник) или от
сети TT/TN-S с заземленной ветвью
(заземленный треугольник), установите для
пар. параметр 14-50 Фильтр ВЧ-помех
значение [0] Выкл. во избежание повреждения
промежуточной цепи и для уменьшения
емкостных токов на землю согласно стандарту
IEC 61800-3.
Электрический монтаж
VLT
®
AQUA Drive FC 202
20 Danfoss A/S © 01/2015 Все права защищены. MG20MC50
