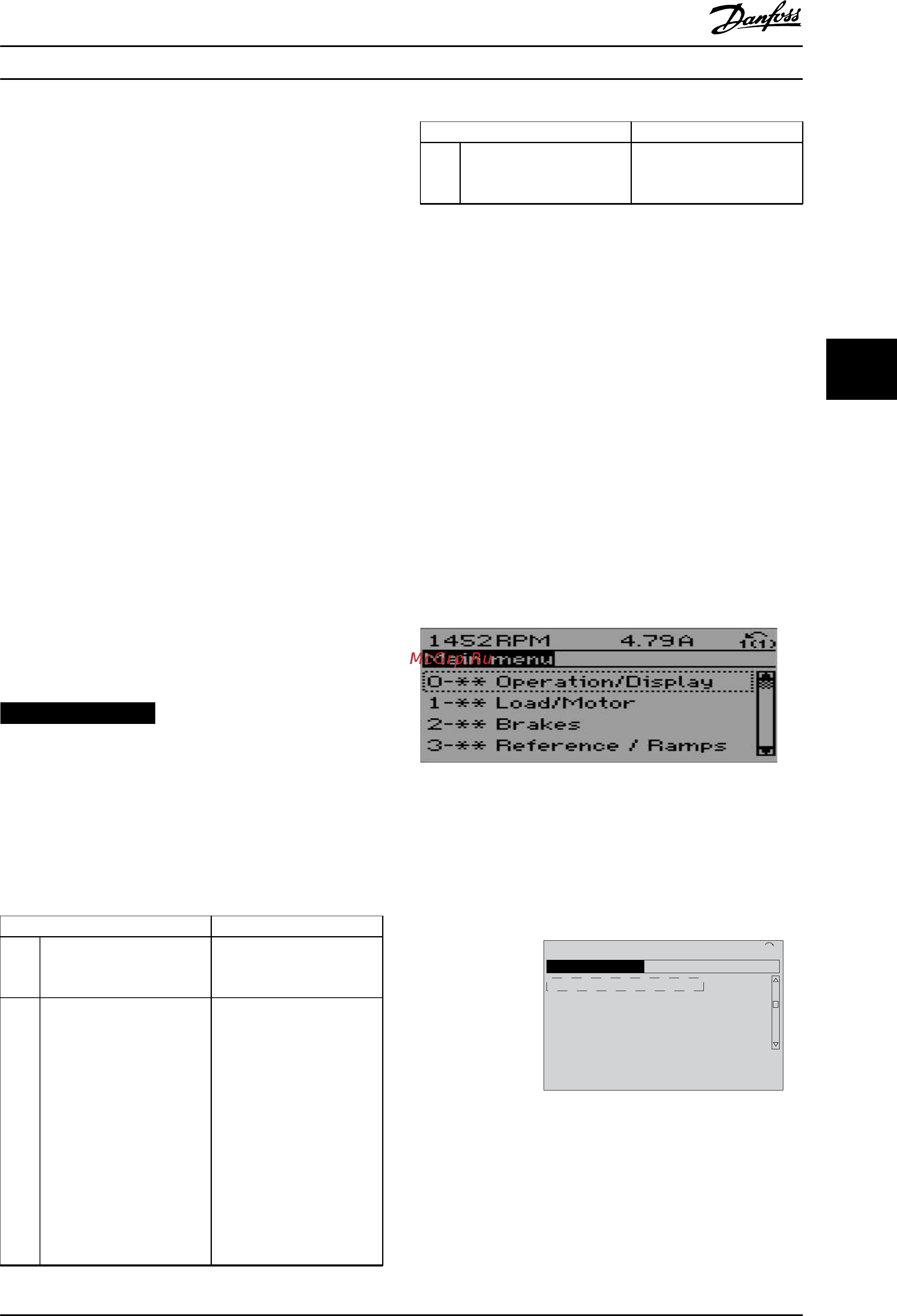

![Danfoss VLT AQUA Drive FC-202P15KS2 [33/104] Уведомление](/img/pdf.png)
Danfoss VLT AQUA Drive FC-202P15KS2 [33/104] Уведомление
![Danfoss VLT AQUA Drive FC-202P15KS2 [33/104] Уведомление](/views2/1557594/page33/bg21.png)
При ручной инициализации сброс следующей
информации в преобразователе частоты не
выполняется.
•
Параметр 15-00 Время работы в часах
•
Параметр 15-03 Кол-во включений питания
•
Параметр 15-04 Кол-во перегревов
•
Параметр 15-05 Кол-во перенапряжений
5.4 Базовое программирование
5.4.1 Пусконаладка с использованием
SmartStart
Мастер SmartStart позволяет быстро настроить
основные параметры двигателя и приложения.
•
При первом включении питания или после
инициализации преобразователя частоты
SmartStart запускается автоматически.
•
Следуйте инструкциям на экране до
завершения пусконаладки преобразователя
частоты. Чтобы запустить SmartStart повторно,
выберите соответствующую команду в
быстром меню Q4 - SmartStart.
•
В случае пусконаладки без использования
мастера SmartStart см. глава 5.4.2 Пусконаладка
через [Main Menu] (Главное меню) или
руководство по программированию.
УВЕДОМЛЕНИЕ
Для настройки с применением SmartStart необходимо
знать характеристики двигателя. Требуемые данные
обычно можно найти на паспортной табличке
двигателя.
SmartStart настраивает преобразователь частоты в ходе
трех этапов настройки, каждый из которых состоит из
нескольких шагов, см. Таблица 5.6.
Этап Комментарий
1
Базовое
программирование
Программирование,
например, данных
двигателя
2 Выбор применения
Выберите подходящее
применение и выполните
его программирование:
•
Одиночный насос/
двигатель
•
Чередование
двигателей
•
Базовое каскадное
управление
•
Главное устройство/
подчиненное
устройство
Этап Комментарий
3
Функции водоснабжения и
насосов
Переход к специальным
параметрам
водоснабжения и насосов.
Таблица 5.6 SmartStart, настройка в 3 этапа
5.4.2 Пусконаладка через [Main Menu]
(Главное меню)
Рекомендуемые значения параметров предназначены
для пусконаладки и проверки устройства. Настройки
для конкретных применений могут отличаться.
Вводите данные при ВКЛЮЧЕННОМ питании, но до
включения преобразователя частоты.
1. Нажмите кнопку [Main Menu] (Главное меню) на
LCP.
2. Используйте кнопки навигации для выбора
группы параметров 0-** Управл./отображ. и
нажмите [OK].
130BP066.10
Рисунок 5.2 Main Menu (Главное меню)
3. С помощью кнопок навигации выберите группу
параметров 0-0* Основные настройки и
нажмите [OK].
0-
**
Operation / Display
0.0%
0-0
*
Basic Settings
0-1
*
Set-up Operations
0-2
*
LCP Display
0-3
*
LCP Custom Readout
0.00A 1(1)
130BP087.10
Рисунок 5.3 Управл./отображ.
Ввод в эксплуатацию Инструкции по эксплуатации
MG20MC50 Danfoss A/S © 01/2015 Все права защищены. 31
5 5
