Back
Cancel
Info
OK
On
Alarm
Warn.
130BB467.11
Световой индикатор
предупреждения
Световой индикатор
аварийной ситуации
Предупрежд
ение
Горит Не горит
Аварийный
сигнал
Не горит Горит (мигает)
Отключение
с
блокировкой
Горит Горит (мигает)

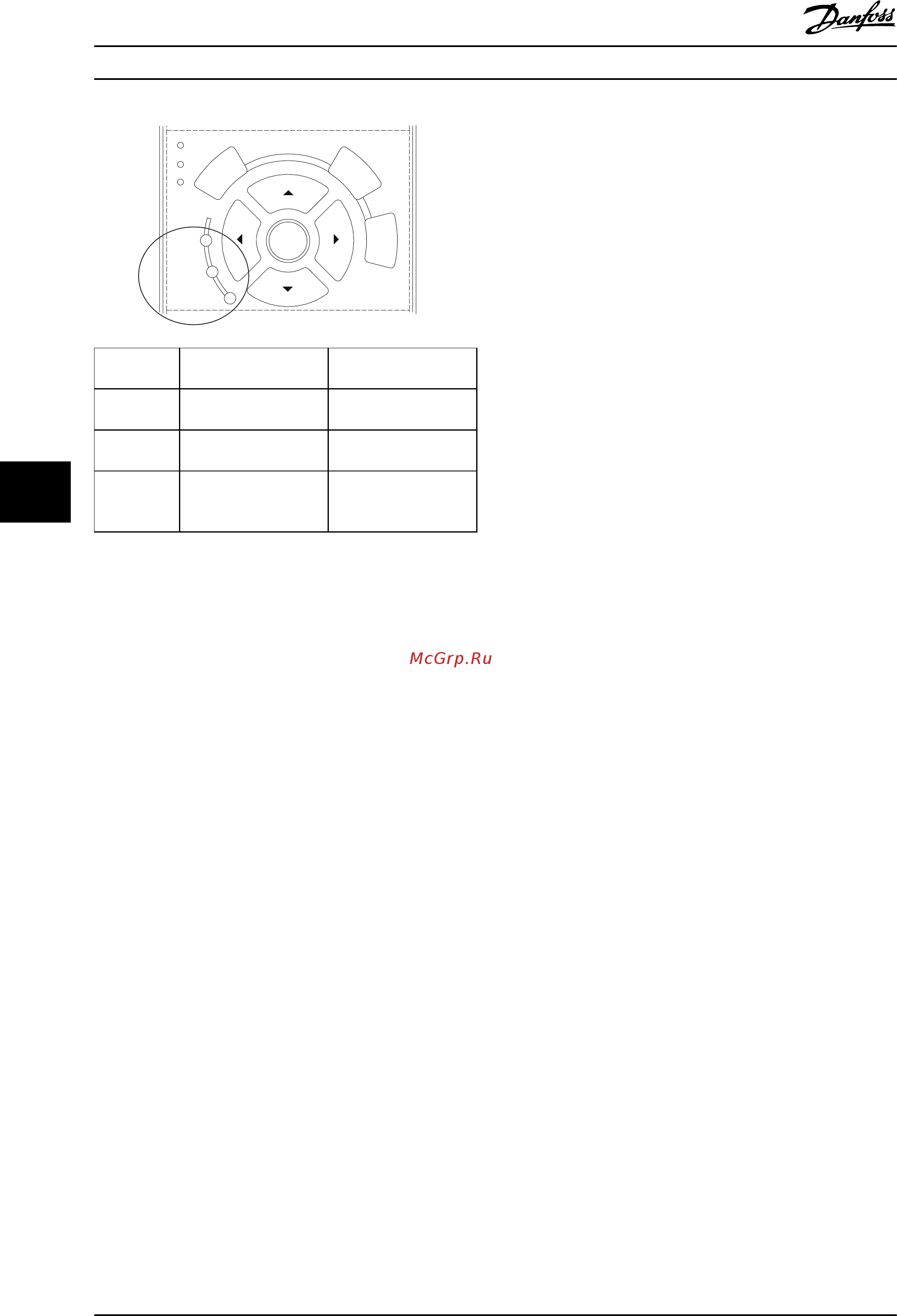

Рисунок 7.3 Световые индикаторы состояния
7.4
Перечень предупреждений и
аварийных сигналов
Информация о предупреждениях/аварийных сигналах в
этой главе описывает условия их возникновения,
возможные причины и способ устранения либо
процедуру поиска и устранения неисправностей.
ПРЕДУПРЕЖДЕНИЕ 1, Низкое напряжение источника
10 В
Напряжение на плате управления с клеммы 50 ниже 10
В.
Снимите часть нагрузки с клеммы 50, поскольку
источник питающего напряжения 10 В перегружен.
Максимум 15 мА или минимум 590 Ом.
Это состояние может быть вызвано коротким
замыканием в подключенном потенциометре или
неправильным подключением проводов потенциометра.
Устранение неисправностей
•
Отключите провод от клеммы 50.
•
Если предупреждение исчезает, проблема
связана с подключением проводов.
•
Если предупреждение не исчезает, замените
плату управления.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 2, Ошибка
действующего нуля
Это предупреждение или аварийный сигнал
отображается только если пользователь
запрограммировал соответствующую функцию в
параметр 6-01 Функция при тайм-ауте нуля. Сигнал на
одном из аналоговых входов составляет менее 50 % от
минимального значения, запрограммированного для
данного входа. Это условие может быть вызвано
обрывом проводов или неисправностью устройства,
посылающего сигнал.
Устранение неисправностей
•
Проверьте соединения на всех клеммах
аналогового входа. Клеммы 53 и 54 платы
управления — для сигналов, клемма 55 —
общая. Клеммы 11 и 12 MCB 101 — для
сигналов, клемма 10 — общая. Клеммы 1, 3, 5
MCB 109 — для сигналов, клеммы 2, 4, 6 —
общие.
•
Убедитесь, что установки программирования
преобразователя частоты и переключателя
соответствуют типу аналогового сигнала.
•
Выполните тестирование сигнала входной
клеммы.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 3, Нет
двигателя
К выходу преобразователя частоты не подключен
двигатель.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ СИГНАЛ 4, Обрыв
фазы питания
Отсутствует фаза со стороны источника питания, или
слишком велика асимметрия сетевого напряжения. Это
сообщение появляется также при отказе входного
выпрямителя в преобразователе частоты.
Дополнительные устройства программируются в
параметр 14-12 Функция при асимметрии сети.
Устранение неисправностей
•
Проверьте напряжение питания и токи в цепях
питания преобразователя частоты.
ПРЕДУПРЕЖДЕНИЕ 5, Повышенное напряжение в цепи
пост. тока
Напряжение промежуточной цепи (пост. тока) выше
значения, при котором формируется предупреждение о
высоком напряжении. Предел зависит от номинального
напряжения преобразователя частоты. Устройство
остается активным.
ПРЕДУПРЕЖДЕНИЕ 6, Пониженное напряжение в цепи
пост. тока
Напряжение промежуточной цепи (пост. тока) ниже
значения, при котором формируется предупреждение о
пониженном напряжении. Предел зависит от
номинального напряжения преобразователя частоты.
Устройство остается активным.
ПРЕДУПРЕЖДЕНИЕ/АВАРИЙНЫЙ
СИГНАЛ 7, Повышенное напряжение пост. тока
Если напряжение в промежуточной цепи превышает
предельно допустимое значение, преобразователь
частоты через некоторое время отключается.
Устранение неисправностей
•
Подключите тормозной резистор.
•
Увеличьте время замедления.
Техническое обслуживание, д...
VLT
®
AQUA Drive FC 202
46 Danfoss A/S © 01/2015 Все права защищены. MG20MC50
