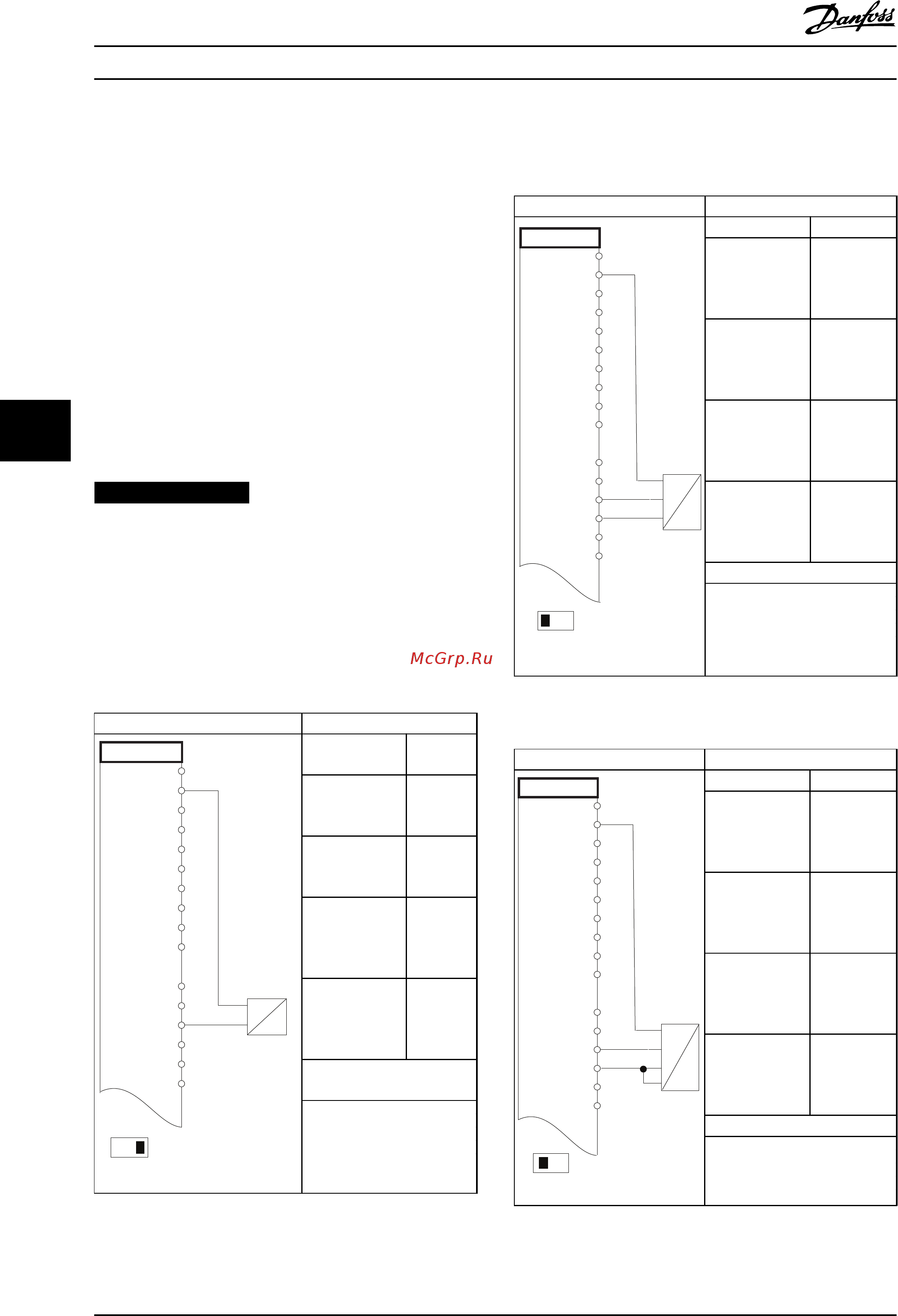

6 Примеры настройки для различных применений
Примеры, приведенные в данном разделе, носят
справочный характер для наиболее распространенных
случаев применения.
•
Настройки параметров являются
региональными по умолчанию, если не указано
иное (выбирается в
параметр 0-03 Региональные установки).
•
Параметры, имеющие отношение к клеммам, а
также их значения указаны рядом со схемами.
•
Показаны также требуемые установки
переключателя для аналоговых клемм А53 или
А54, приводятся рисунки.
УВЕДОМЛЕНИЕ
При использовании поставляемой по заказу функции
STO между клеммами 12 (или 13) и 37 может
понадобиться перемычка для работы
преобразователя частоты с значениями настроек,
запрограммированными по умолчанию.
6.1 Примеры применения
6.1.1 Обратная связь
Параметры
FC
4-20 mA
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
A
54
U - I
+
-
130BB675.10
Функция Настройк
а
Параметр 6-22
Клемма 54,
малый ток
4 мА*
Параметр 6-23
Клемма 54,
большой ток
20 мА*
Параметр 6-24
Клемма 54,
низкое зад./обр.
связь
0*
Параметр 6-25
Клемма 54,
высокое зад./
обр. связь
50*
* = Значение по
умолчанию
Примечания/комментарии.
Цифровой вход D IN 37
является опцией.
Таблица 6.1 Аналоговый датчик обратной связи по току
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
A54
U - I
0 - 10V
+
-
130BB676.10
Функция Настройка
Параметр 6-20
Клемма 54,
низкое
напряжение
0,07 В*
Параметр 6-21
Клемма 54,
высокое
напряжение
10 В*
Параметр 6-24
Клемма 54,
низкое зад./обр.
связь
0*
Параметр 6-25
Клемма 54,
высокое зад./
обр. связь
50*
* = Значение по умолчанию
Примечания/комментарии.
Цифровой вход D IN 37
является опцией.
Таблица 6.2 Аналоговый датчик обратной связи по
напряжению (3-проводной)
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
A54
U - I
0 - 10V
+
-
130BB677.10
Функция Настройка
Параметр 6-20
Клемма 54,
низкое
напряжение
0,07 В*
Параметр 6-21
Клемма 54,
высокое
напряжение
10 В*
Параметр 6-24
Клемма 54,
низкое зад./обр.
связь
0*
Параметр 6-25
Клемма 54,
высокое зад./
обр. связь
50*
* = Значение по умолчанию
Примечания/комментарии.
Цифровой вход D IN 37
является опцией.
Таблица 6.3 Аналоговый датчик обратной связи по
напряжению (4-проводной)
