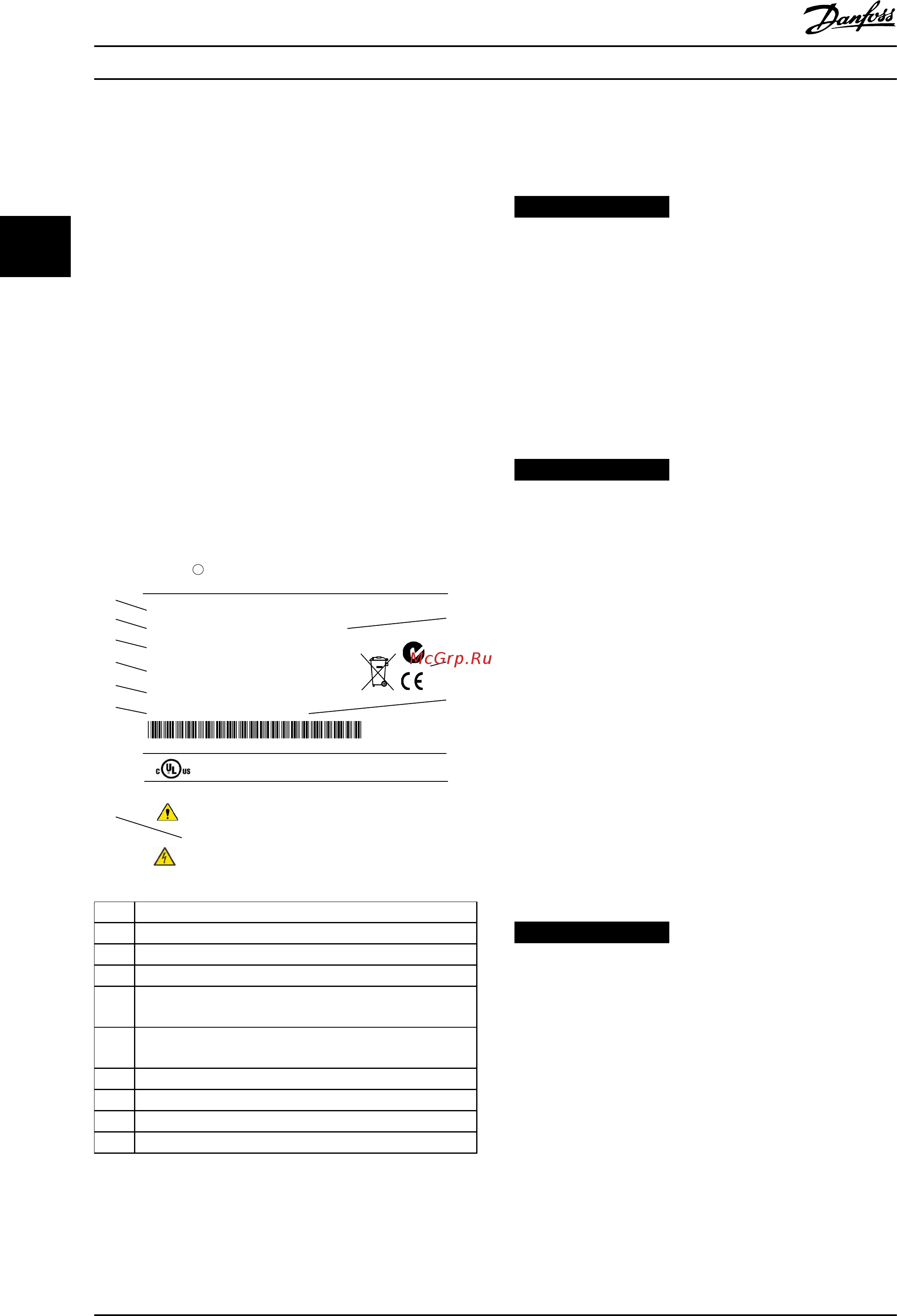

3 Механический монтаж
3.1 Распаковка
3.1.1 Поставляемые компоненты
Комплектность поставки может отличаться в
зависимости от конфигурации изделия.
•
Убедитесь, что поставляемое оборудование и
сведения на паспортной табличке
соответствуют подтвержденному заказу.
•
Осмотрите упаковку и преобразователь
частоты и убедитесь в отсутствии
повреждений, вызванных нарушением правил
транспортировки. При наличии любых
повреждений предъявите претензии
перевозчику. Сохраните поврежденные
компоненты до прояснения ситуации.
130BD666.10
CHASSIS/ IP20 Tamb.45
C/113 F
V LT
MADE IN
DENMARK
R
P/N: 131F6653 S/N: 038010G502
45kW(400V) / 60HP(460V)
IN: 3x380-480V 50/60Hz 82/73A
OUT: 3x0-Vin 0-590Hz 90/80A
o
CAUTION:
See manual for special condition/mains fuse
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 15 min.
Charge residuelle, attendez 15 min.
* 1 3 1
F
6 6 5 3 0 3 8 0 1 0 G 5 0 2 *
`
AQUA Drive
www.danfoss.com
T/C: FC-202P45KT4E20H1XGXXXXSXXXXAXBXCXXXXDX
Listed 76X1 E134261 Ind. Contr. Eq.
o
`
1
2
4
5
6
7
8
9
10
3
1 Код типа
2 Номер заказа
3 Серийный номер
4 Номинальная мощность
5
Входное напряжение, частота и ток (при низком/
высоком напряжении)
6
Выходное напряжение, частота и ток (при низком/
высоком напряжении)
7 Тип корпуса и номинал IP
8 Макс. температура окружающей среды
9 Сертификаты
10 Время разрядки (предупреждение)
Рисунок 3.1 Паспортная табличка изделия (пример)
УВЕДОМЛЕНИЕ
Запрещается снимать паспортную табличку с
преобразователя частоты. Удаление паспортной
таблички приведет у утере гарантии.
3.1.2 Хранение
Обеспечьте выполнение всех требований к хранению.
Подробнее см. глава 8.4 Условия окружающей среды.
3.2 Окружающие условия, в которых
производится установка
УВЕДОМЛЕНИЕ
В случае установки преобразователя частоты в
местах, где в воздухе содержатся капли жидкости,
твердые частицы или вызывающие коррозию газы,
убедитесь, что класс защиты (IP)/тип устройства
соответствуют окружающим условиям. Несоблюдение
требований к условиям окружающей среды может
привести к сокращению срока службы
преобразователя частоты. Убедитесь, что требования
к влажности воздуха, температуре и высоте над
уровнем моря соблюдены.
Вибрационные и ударные воздействия
Преобразователь частоты удовлетворяет требованиям,
предъявляемым к устройствам, монтируемым на стене
или на полу в производственных помещениях, а также в
щитах управления, закрепляемых болтами на стене или
на полу.
Подробное описание различных окружающих условий
см. в глава 8.4 Условия окружающей среды.
3.3
Установка
УВЕДОМЛЕНИЕ
Ошибка монтажа может привести к перегреву и
снижению уровня производительности.
Охлаждение
•
В верхней и нижней части преобразователя
следует оставить зазор для доступа воздуха
для охлаждения. Требования к зазорам для
доступа воздуха см. в Рисунок 3.2.
Механический монтаж
VLT
®
AQUA Drive FC 202
12 Danfoss A/S © 01/2015 Все права защищены. MG20MC50
